Високонапонски Сф6 прекидач

Зхејианг Усуне Елецтриц Цо., Лтд., професионални произвођач електричне опреме високог напона у Кини, покренуо је високонапонски Сф6 прекидач ЛВ36-110. Овај производ је трофазни АЦ 50Хз спољни високонапонски склопни уређај погодан за контролу и заштиту 110кВ система за пренос и трансформацију. Такође се може користити као а спојни прекидач и склоп склопног уређаја.

Високонапонски Сф6 прекидач прихвата јединствени принцип гашења лука "термално ширење + потпомогнуто дување", опремљен опругом типа ЦТБ-1, у складу са националним и међународним стандардима, и поседује одличне перформансе гашења лука, високу безбедност и стабилне радне карактеристике. Као поуздан добављач, Усуне је посвећен обезбеђивању висококвалитетних, издржљивих расклопних уређаја високог напона. Његово коло ЛВ36-110 СФ6 прекидач се широко користи у кључним пројектима као што су електричне мреже и индустријски паркови, обезбеђујући поуздано напајање за изградњу инфраструктуре.

Цоре Адвантагес

1. Напредна технологија гашења лука

Користећи јединствени принцип гашења лука „термална експанзија + потпомогнуто дување“, карактерише кратки лук време гашења, дуг електрични век и ниска радна бука, ефикасно побољшавајући стабилност напајања.

2. Високе безбедносне перформансе

Користећи СФ6 гас као изолацију и медијум за гашење лука, може се похвалити одличном изолацијом и гашењем лука перформансе, елиминишући ризик од сагоревања и експлозије, што га чини погодним за густо насељена подручја.

3. Стабилан радни механизам

Опремљен опругом типа ЦТБ-1, одликује се једноставном и компактном структуром, безбедном и поузданом рад и јаке могућности против сметњи.

4. Усклађеност са међународним стандардима

Потпуно у складу са ГБ1984-2003 "АЦ високонапонским прекидачима" и ИЕЦ62271-100, 2001 "Високонапонским прекидачима и Цонтролгеар—Део 100: Високонапонски прекидачи", испуњавајући техничке захтеве глобалне енергије пројектима.

Применљиви услови животне средине

Високонапонски Сф6 прекидач је дизајниран за употребу на отвореном, нудећи снажну прилагодљивост околини и погодност за различите тешке услове рада:

1. Температура околине: -30℃ ~ +40℃
2. Надморска висина: ≤3000м
3. Релативна влажност: дневни просек ≤95%, месечни просек ≤90% (на 25℃)
4. Притисак ветра ≤700Па; Дебљина залеђивања ≤10 мм
5. Сеизмички интензитет: хоризонтално убрзање ≤0,3г, вертикално убрзање ≤0,15г
6. Нема запаљивих, експлозивних, хемијски корозивних или јако вибрирајућих окружења

Структура производа и принцип рада

1. Укупна структура

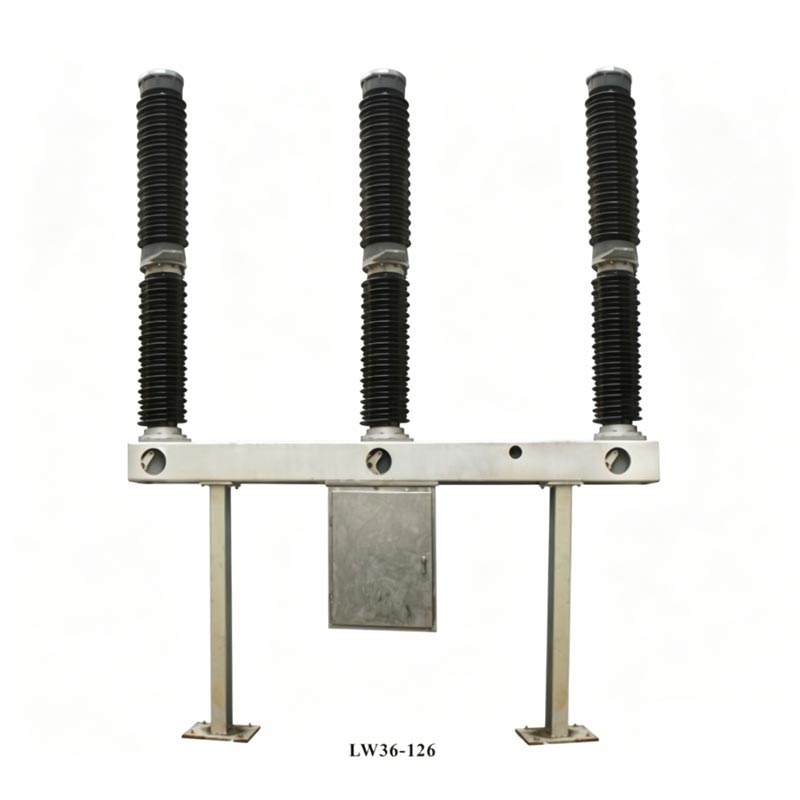

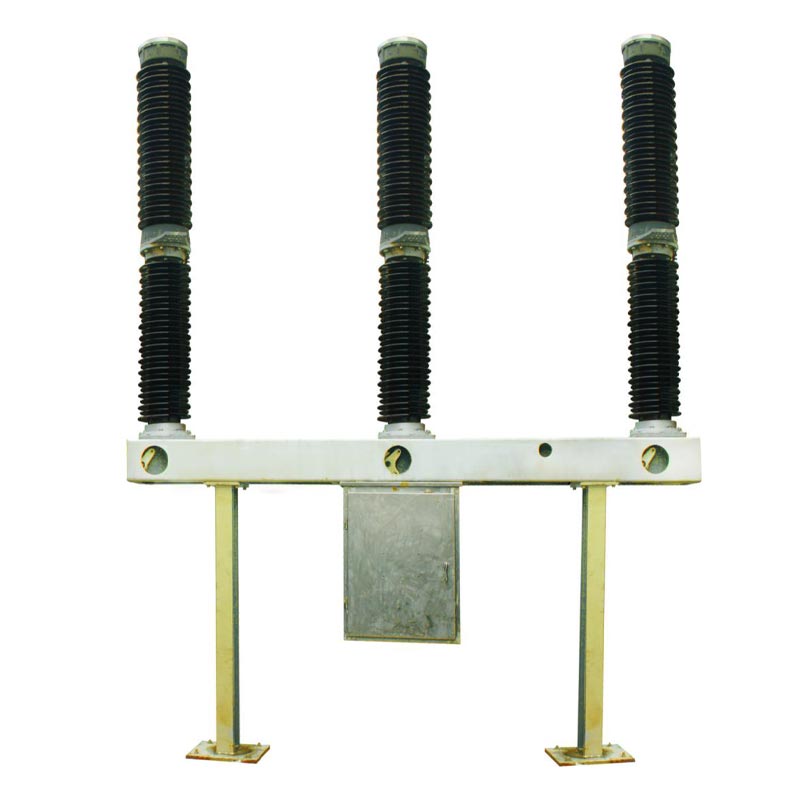

Високонапонски Сф6 прекидач има интегрисану самогасиву структуру за гашење лука. Свака фаза је једностубни једноструки (ПОЛЕ). Сваки прекидач се састоји од три фазе, инсталиране на истом оквиру, и управља се опружним механизмом, са три фазе механички повезане. На врху производа се налази и порцеланска чаура коморе за гашење лука, средњи део садржи потпорну порцеланску чауру и оквир, и кутија механизма је окачена испод центра рама, у којој се налази механизам са опругом и електрична струја контролне компоненте. Регулатор густине СФ6 гаса је инсталиран на предњој страни оквира, који је подржан на оба завршава ослонцима.

2 Кључне компоненте и функције

- Јединица за гашење лука: Користи структуру за гашење лука са самонапајањем. Када се прекидач искључи, Термичка експанзија под високим притиском унутар цилиндра гаси лук, обезбеђујући брз и ефикасан гашење.
- Уређај за подршку за изолацију: Подржава изолатор коморе за гашење лука и обезбеђује изолацију уземљења за компоненте под напоном; изолациона шипка повезује радну руку и зауставну шипку, обезбеђујући сигурност изолације.
- Адсорбент: Постављен унутар горњег поклопца коморе за гашење лука, одржава гас СФ6 сувим и апсорбује распадни гасови који настају разградњом лука. Потребно га је заменити током одржавања.
- Структура за спречавање цурења: Користи комбинацију статичког заптивања (О-прстен + заптивач) и динамичког заптивања (заптивање опруге), постижући годишњу стопу цурења гаса СФ6 од ≤0,5%. - Механизам са опругом: Омогућава операције отварања, затварања и поновног затварања са великом брзином акције (време затварања ≤145мс, време отварања ≤60мс), стабилно перформансе и подржава ручно и складиштење електричне енергије.

3. Принцип рада

- Положај затварања: системска струја тече кроз терминале, стационарни контакт носач, стационарни главни контакт, покретни главни контакт, цилиндар, међуконтакт и средња прирубница, формирајући коло кроз терминали.
- Операција отварања: Под дејством погонског механизма, рука за управљање повлачи изолациону шипку, клип шипка, цилиндар, покретни лучни контакт и млазница надоле; лук се ствара када се покретни и непокретни контакти одвојено. Након што се покретни контактни систем помери у одређену позицију, млазница се отвара, компресујући гас СФ6 до одувати лук, гасећи лук када струја пређе нулу.
- Операција затварања: Радни механизам покреће покретни контакт нагоре у положај затварања, док СФ6 гас улази у цилиндар, припремајући се за следеће отварање.

Кључни технички параметри

Усуне ЛВ36-110 СФ6 прекидач се може похвалити одличним техничким перформансама, са кључним параметрима који задовољавају високе стандардима 110кВ електроенергетских система, обезбеђујући стабилан и ефикасан рад.

Референце пројекта

Пројекат лансирања ракета Цас-спаце

Извештај о тестирању

Практичан случај примене

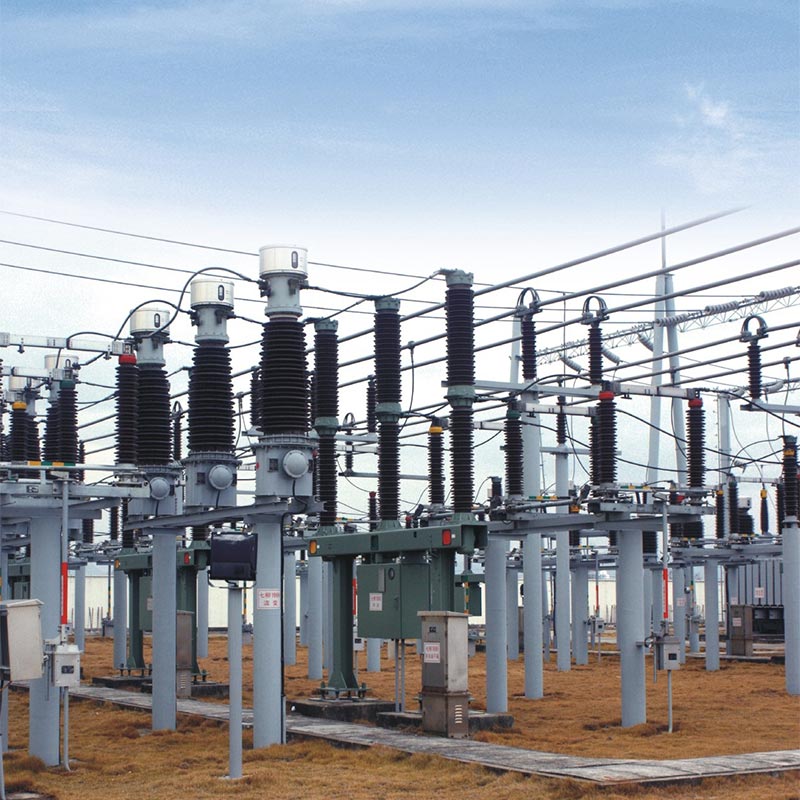

Студија случаја: Пројекат надоградње 110кВ електричне мреже у северној Кини

Позадина пројекта: Електрична мрежа од 110 кВ у северној Кини морала је да надогради своју застарелу расклопну опрему како би побољшала снагу стабилност и сигурност снабдевања, суочавање са тешким окружењима као што су ниске зимске температуре (-25℃) и јак ветар притисак.

Примена производа: Пројекат је изабрао 20 прекидача Усуне ЛВ36-110 СФ6. Њихова прилагодљивост ниским температурама (-30℃~+40℃) и одличне перформансе гашења лука ефикасно су решиле проблем нестабилног рада старење опреме на ниским температурама.

Резултати примене: Од пуштања у рад 2022. године, опрема је стабилно радила четири године без грешка у гашењу лука, цурење гаса или друге грешке. Годишња стопа поузданости напајања је повећана за 0,8%, чиме се ефективно обезбеђује нормално снабдевање електричном енергијом за становнике и индустријска предузећа у овој области.

ФАК

П1: Колики је животни век Усуне ЛВ36-110 високонапонског СФ6 прекидача и које је одржавање потребно током рада?

А1: Производ има механички век од 6000 циклуса и континуирани радни век до 12 година под нормалном одржавање. Рутинско одржавање укључује недељне визуелне инспекције (интегритет изолатора, притисак гаса СФ6, итд.) и годишње одржавање сваке 3 године (чишћење изолатора, мерење отпора главног кола, итд.). Мајор ремонт је потребан када су испуњени услови одржавања (нпр. 12 година непрекидног рада, 2000 називне струје прекиди итд.). Произвођач Усуне обезбеђује професионалне смернице за одржавање и снабдевање резервним деловима дуготрајан стабилан рад опреме.

П2: Шта треба учинити ако дође до цурења СФ6 гаса у прекидачу и да ли постоје било какви безбедносни ризици?

А2: Овај производ има двоструку структуру отпорну на цурење (статичко заптивање + динамичко заптивање), са годишњом стопом цурења ≤0,5%, далеко испод националног стандарда. Ако се открије цурење, место цурења се може лоцирати помоћу цурења гаса СФ6 детектор. Након прекида напајања, заптивач или О-прстен се могу заменити. Гас СФ6 није токсичан и незапаљив, али прекомерно цурење може утицати на изолацију и перформансе опреме за гашење лука. Производ је опремљен са регулатором густине СФ6 гаса; алармира када је притисак испод алармне вредности (0,45±0,03МПа) и закључава се рад када је притисак испод притиска блокаде (0,40±0,03МПа), чиме се избегавају безбедносни ризици.
