Високонапонски прекидач Усуне ЛВ36-110 за подстаницу је основна опрема за напајање независно развијена и производи Зхејианг Усуне Елецтриц Цо., Лтд., водећи произвођач у кинеској високонапонској расклопној јединици индустрије. Овај трофазни АЦ 50Хз спољни високонапонски склопни уређај се првенствено користи за контролу и заштиту 110кВ системи за пренос и трансформацију снаге, а може се користити и као контактни прекидач и у апликације које захтевају склопове расклопних уређаја. Производи се производе у професионалној фабрици Усуне, интегришући се Истраживање и развој, производња и тестирање, осигуравајући да сваки производ испуњава строге стандарде квалитета пре него што напусти фабрику.
Да би се гарантовала поузданост и компатибилност производа, Усуне ЛВ36-110 високонапонски прекидач за Трафостаница је у потпуности усклађена са ГБ1984-2003 стандардом "АЦ високонапонски прекидачи" и испуњава захтеве Стандард Међународне електротехничке комисије (ИЕЦ) ИЕЦ62271-100:2001 „Високонапонска расклопна и контролна опрема – Део 100: Високонапонски прекидачи”. Као професионални добављач, Усуне је прошао ригорозан систем квалитета сертификацију, а њена фабрика је опремљена напредном опремом за производњу и тестирање како би се осигурало да перформансе сваког производа задовољавају или превазилазе индустријске стандарде.
Користећи јединствени принцип гашења лука „термална експанзија + помоћни“, може се похвалити одличним ломљењем перформансе, кратко време лука, дуг електрични век и ниска радна бука, ефикасно обезбеђујући сигурност напајања рад мреже.
Користи СФ6 гас са одличним својствима изолације и гашења лука као изолациони и гашење лука средњег, не представља опасност од сагоревања или експлозије, што га чини погодним за густо насељена подручја и разне сложена окружења подстаница.
Опремљен опругом типа ЦТБ-1, са једноставном и компактном структуром, стабилним радом, висока сигурност и поузданост и смањена учесталост одржавања и кварова.
Може да ради стабилно у тешким окружењима, стриктно поштујући различите еколошке индикаторе, обезбеђујући дугорочно стабилан рад у различитим регионима.
1. Називни напон: 110кВ; Називна фреквенција: 50Хз; Називна струја: 3150А
2. Називна струја прекида кратког споја: 40кА; Називна струја стварања кратког споја (вршна): 100кА
3. Називни притисак гаса СФ6 (20℃): 0,5 МПа; Годишња стопа цурења: ≤0,5%
4. Механички век: 6000 циклуса; Време отварања: ≤60мс; Време затварања: ≤145мс
5. Распон температуре околине: -30℃～+40℃; Надморска висина: ≤3000м

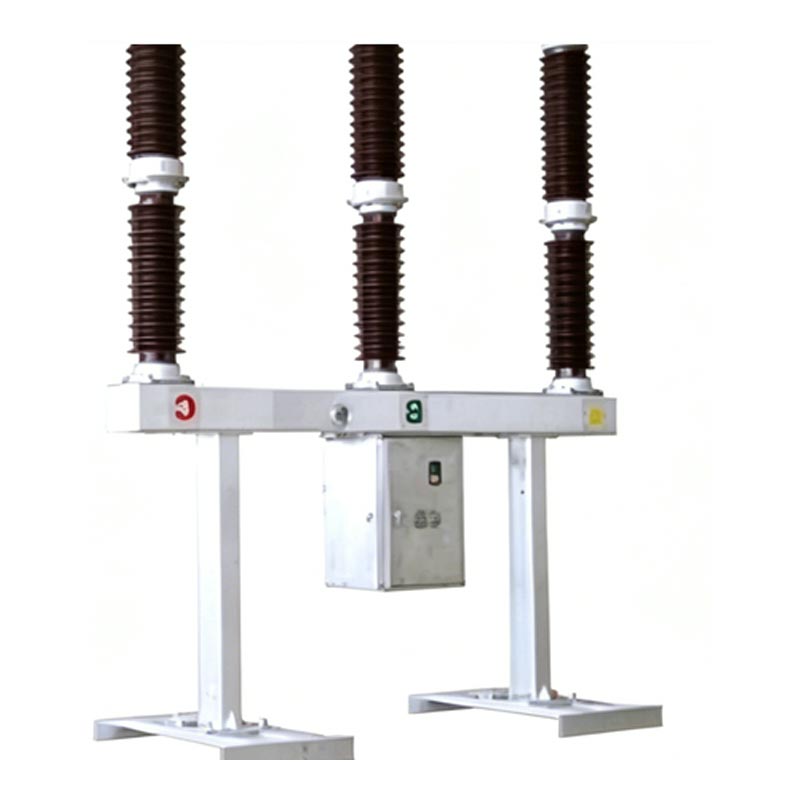

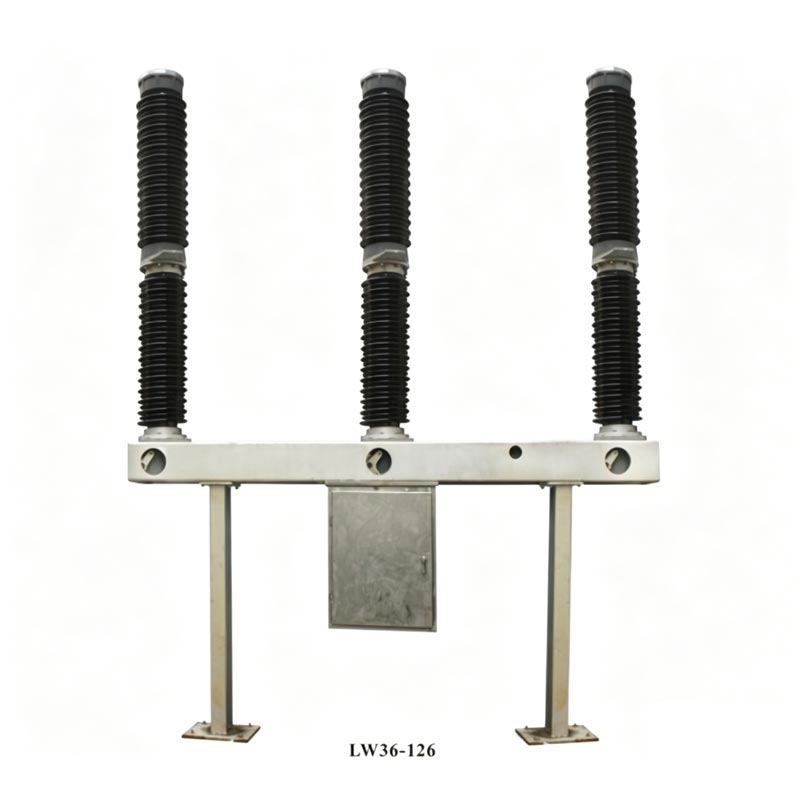

Прекидач високонапонског прекидача за подстаницу усваја интегрисану комору за гашење лука са самонапоном структуре, при чему је свака фаза једностубна једнострука (ПОЛЕ). Сваки прекидач се састоји од три фазе, инсталиран на истом раму, покретан опружним механизмом, са три фазе механички повезане. Врх од производ има порцеланску чауру за комору за гашење лука, средњи део садржи потпорни порцелан чаура и оквир, а кутија механизма се налази у средини и окачена испод рама. У њему се налази унутрашњи механизам за рад са опругом и компоненте електричне контроле. Излазна шипка механизма се повезује са клипњача и ротирајући крак. Регулатор густине гаса СФ6 је инсталиран на предњој страни оквира, који је подупрта на оба краја ослонцима.
Струја система тече кроз терминале, стационарни контакт носач, стационарни главни контакт, покретни главни контакт, цилиндар, међуконтакт и међуприрубница, затим формира коло са системом кроз терминали.
Под дејством актуатора, рука за управљање повлачи изолациону вучну шипку, клипњачу, цилиндар, покретни лук контакт и млазница надоле заједно. Лук се ствара када се покретни и стационарни контакти раздвоје. Када покретни контактни систем се помера надоле до одређеног положаја, млазница се отвара, а компримовани СФ6 гас у цилиндар се удувава у подручје лука кроз млазницу. Лук се гаси када струја пређе нулу.
Под дејством актуатора, рука за управљање повлачи покретни контакт повезан са изолованом шипком нагоре до завршне позиције. Истовремено, гас СФ6 улази у цилиндар, припремајући се за следећу операцију отварања.
Састоји се од мерача густине СФ6 (интегрисани манометар и контролер густине), вентил за довод гаса, трофазни вентили и гасовод СФ6. Поседује температурну компензацију, аларм и заштиту од притиска за блокирање обезбедити стабилан притисак гаса СФ6.
Смештен у кућишту механизма, укључује кључне компоненте као што су радни прекидачи, аутоматски прекидачи, прекидачи, релеји, терминали, затварачи, мотори и грејачи. Омогућава контролу прекидача, заштиту од пумпања, опружно складиште енергије, заштита од притиска СФ6 гаса, функције грејања и осветљења.

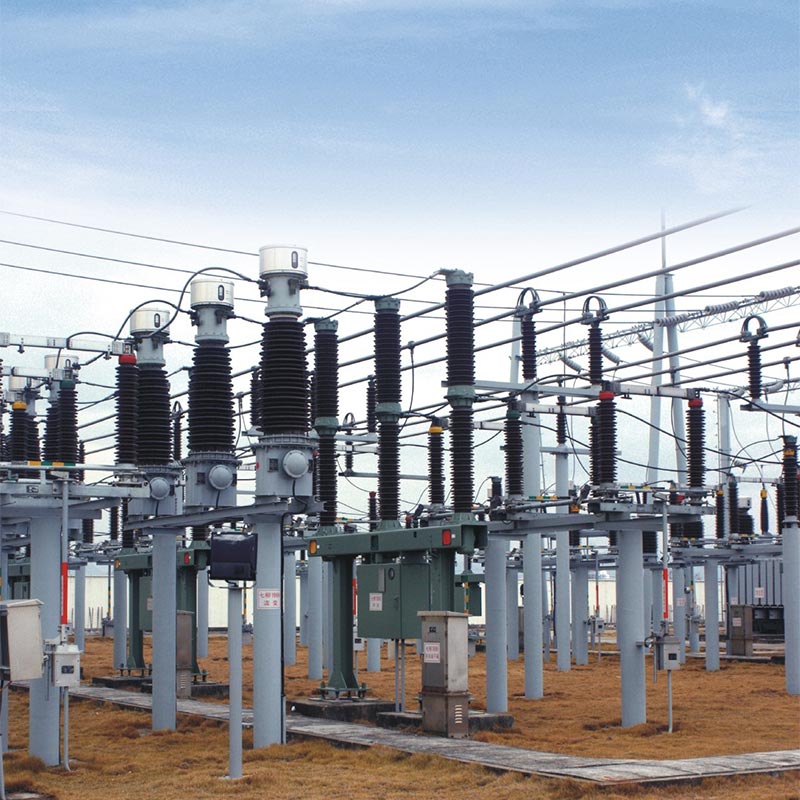

Да бисте проверили поузданост и практичност прекидача високог напона Усуне ЛВ36-110 за подстаницу, овај производ је успешно примењен на пројекту трафостанице од 110 кВ у кључном индустријском парку у источној Кини. Ас Поверљиви добављач, Усуне је обезбедио 12 ЛВ36-110 прекидача за овај пројекат, који раде стабилно преко три године.
Ова трафостаница снабдева струјом више од 50 великих и средњих предузећа у оквиру индустријског парка, захтева изузетно високу стабилност и безбедност. У раним фазама пројекта, клијент свеобухватно упоредио неколико кинеских произвођача, на крају одабравши Усунеове ЛВ36-110 прекидаче због њиховог супериорног техничке перформансе, ригорозна контрола квалитета и свеобухватна услуга након продаје. Током рада, производи су успешно издржали екстремне временске услове укључујући високе температуре, јаку кишу и ниске температуре температуре без евидентираних кварова. Стопа цурења СФ6 гаса била је далеко испод стандардног захтева (≤0,5%), механички рад је био углађен, а времена отварања и затварања су била стабилна, ефикасно осигуравајући сигурност и стабилан рад електроенергетске мреже парка. Ово је заслужило високе похвале од клијента, а Усуне је постао одређеног добављача електричне опреме за наредне пројекте проширења парка.
А1: Производ има механички век од 6000 циклуса, а под нормалном употребом и редовним одржавањем, његов континуирани радни век може да достигне 12 година. Кључне тачке одржавања укључују: недељне рутинске прегледе (провера изолатора интегритет, притисак гаса СФ6 и радни статус); годишњи ремонт сваке 3 године (чишћење изолатора, провера причвршћивачи, мерење отпора главног кола и влажности СФ6 гаса); потребни су велики ремонти под следећи услови: 12 година непрекидног рада, 2000 прекида номиналне струје, 20 пуног капацитета (40кА) прекида, или 6000 механичких операција. Усуне пружа професионална упутства за одржавање и резервне делове снабдевање како би се обезбедио дуготрајан стабилан рад производа.
А2: Да, овај производ има снажну прилагодљивост околини и може се користити на великим надморским висинама и изузетно хладном региони. Његов опсег температуре околине је -30℃ до +40℃, са максималном прилагодљивом висином од ≤3000м. Може издржи притисак ветра од 700 Па и залеђивање од 10 мм, а његова сеизмичка чврстоћа испуњава захтеве хоризонталне убрзање ≤0,3г и вертикално убрзање ≤0,15г. Такође је погодан за подручја са дневним просеком релативног влажност ≤95% и месечна просечна релативна влажност ≤90% (25℃), и може се користити у окружењима без запаљивих, експлозивне, хемијски корозивне и тешке услове вибрације, у потпуности испуњавајући еколошке захтеве већина пројеката трафостаница у Кини, па чак и широм света.
Зхејианг Усуне Елецтриц Цо., Лтд. је професионални произвођач и добављач расклопних уређаја високог напона у Кина, фокусирајући се на истраживање, развој, производњу, продају и постпродајну услугу високонапонских кола прекидачи, прекидачи и друга опрема за напајање. Фабрика компаније налази се у провинцији Зхејианг, Кина, покривају површину од преко 10.000 квадратних метара, опремљене напредним производним линијама, опремом за тестирање и професионални тим за истраживање и развој.
Усуне се придржава филозофије „Квалитет на првом месту, врхунски купац“, стриктно примењујући систем контроле квалитета током процеса производње. Сви производи пролазе ригорозно тестирање пре него што напусте фабрику. Као поуздани добављач, Усуне је обезбедио висококвалитетну електричну опрему за стотине пројеката трафостаница како у земљи тако иу земљи на међународном нивоу, освајајући широко признање купаца за свој поуздан квалитет производа и свеобухватан постпродајна услуга.
