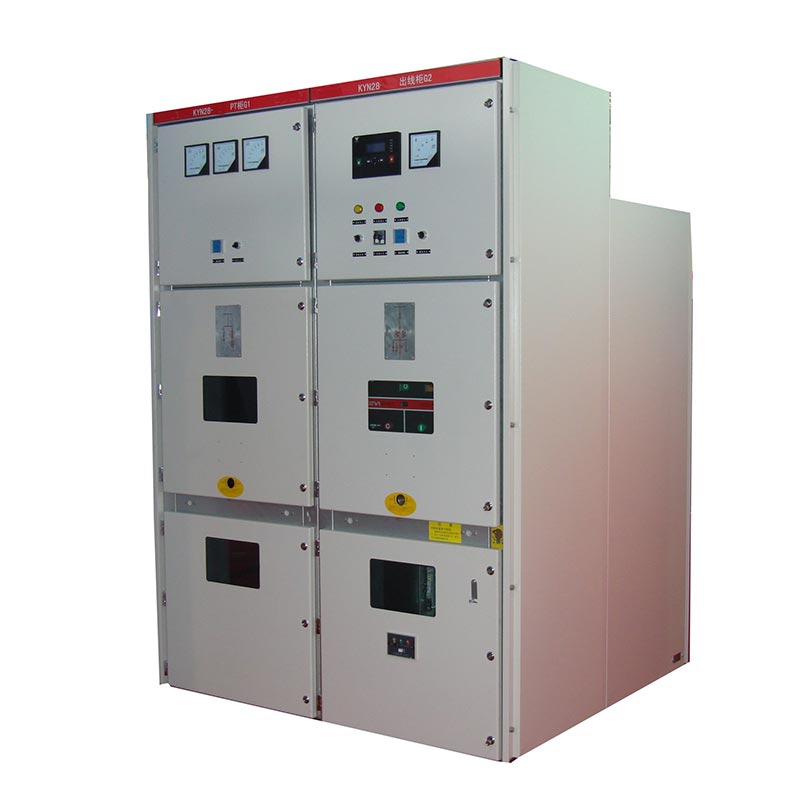

Кин28 Расклопно постројење 20кв

Расклопни уређај Усуне Кин28 20кВ је унутрашњи трофазни АЦ металом затворен расклопни уређај, који се првенствено користи у напону од 24кВ системи који омогућавају пријем, дистрибуцију, контролу, заштиту и праћење електричне енергије.

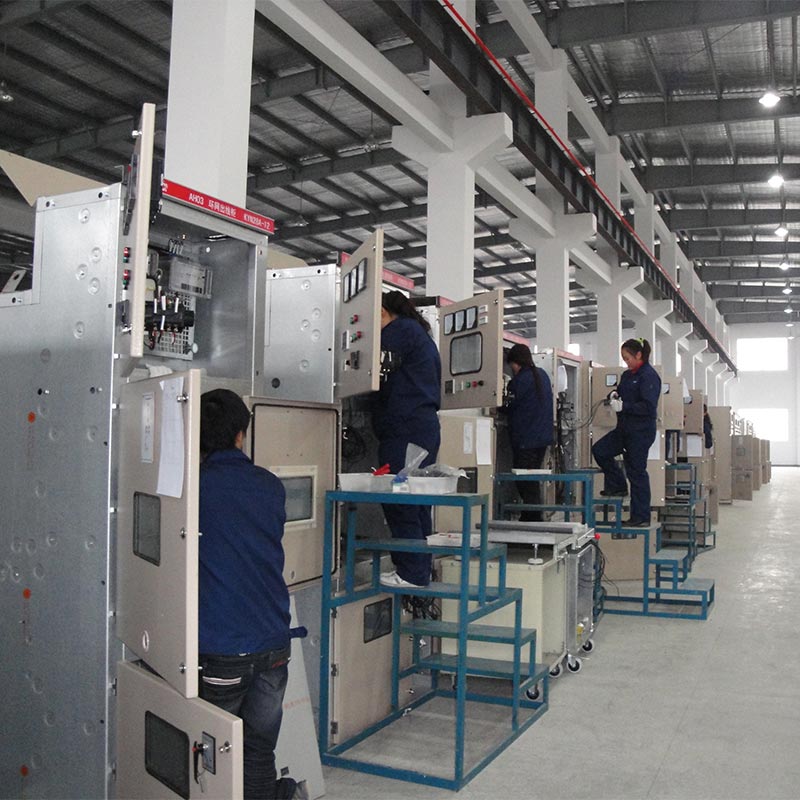

Производ користи ваздушну изолацију + топлоскупљајућу/епоксидну изолацију премаза, са степеном заштите ИП4Кс (орман). Његова компактна структура и висок ниво изолације чине га погодним за различите сценарије дистрибуције електричне енергије у затвореном простору. Као а средњенапонско решење за дистрибуцију електричне енергије произведено од стране професионалног кинеског произвођача, овај производ, са својим стабилне перформансе и стандардизовани дизајн, постао је поуздан избор добављача високог квалитета за купце широм света. Сва основна производња је завршена у сопственој фабрици.

Нисконапонска расклопна опрема

Средњонапонска расклопна опрема

Главни технички параметри

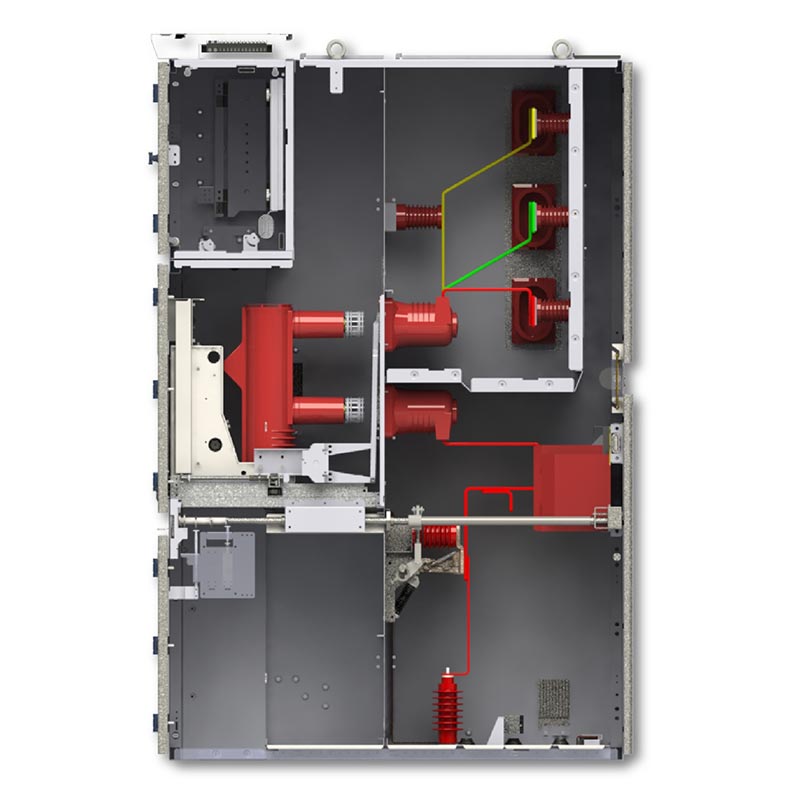

Структура преграда кабинета

1. Одељак за прекидач: Инсталира колица вакуумског прекидача типа ВС1/ЗН63/ВД4.
2. Одељак сабирница: Уређује главне сабирнице, гране сабирница и изолаторе.
3. Одељак за каблове: Опремљен са ЦТ, ПТ, прекидачима за уземљење, кабловским терминалима итд.
4. Одељак за контролни инструмент: Инсталира релеје, заштитне уређаје, инструменте и секундарна кола.
5. Канал за растерећење притиска: Опремљен уређајем за ослобађање лука на врху ради побољшања оперативне безбедности.

Основне карактеристике производа

1. Потпуно метална изолациона структура за спречавање ширења грешке и међусобне сметње.
2. Завршите механичко закључавање са пет доказа да бисте спречили случајно отварање, затварање или улазак у струју претинци.
3. Колица која се могу уклонити у средини, која омогућавају рад и одржавање са предње стране, олакшавајући поправке.
4. Кин28 разводни уређај 20кВ има висок ниво изолације, јаку отпорност на грешке, компактну структуру и погодан је за разне шеме дистрибуције електричне енергије.
5. Испуњава међународне и националне стандарде, са стабилним и поузданим квалитетом.

Случај примене у стварном свету

Пројекат дистрибутивне станице у индустријском парку. Кључни провинцијски индустријски парк укључује више фабричке зграде, пословне зграде и пратећи енергетски објекти, који захтевају изузетно високу поузданост и сигурност у напајању. Пројектом је одабрано 16 расклопних јединица Усуне Кин28 20кВ, са називном струјом од 1250А и струја прекида кратког споја од 31,5кА.

Више од две године од пуштања у рад, опрема је радила стабилно, брзо отклањајући грешке кратког споја без икаквих безбедносних инцидената. Предња конструкција за одржавање значајно смањује потешкоће у одржавању и застоја, заслужујући високе похвале одељења за операције и одржавање парка.

Спољна димензија производа

Референце пројекта

Пројекат лансирања ракета Цас-спаце

Извештај о тестирању

ФАКс

П1: Који нивои напона су применљиви на расклопну опрему КИН28-24?

А1: Овај производ има називни напон од 24кВ и компатибилан је са 50/60Хз трофазним системима напајања наизменичном струјом који покривају 3,6～12кВ и 24кВ нивои.

П2: Који тип вакуумског прекидача треба користити са разводним уређајем?

А2: Стандардна конфигурација укључује колица вакуумског прекидача типа ВС1 (ЗН63), а такође је компатибилна са индустријски стандардни прекидачи као што је ВД4, који нуде снажну заменљивост.

П3: Да ли је Кин28 разводни уређај 20кВ погодан за апликације са великим оптерећењем као што су индустријска и рударска предузећа и дата центри?

А3: Да. Производ има максималну називну струју од 3150А и струју прекида кратког споја од 31,5кА, демонстрирајући снажну отпорност и задовољавање потреба за дистрибуцијом енергије критичних оптерећења у индустрији и рударска предузећа, центре података, високе зграде и друге сличне апликације.
