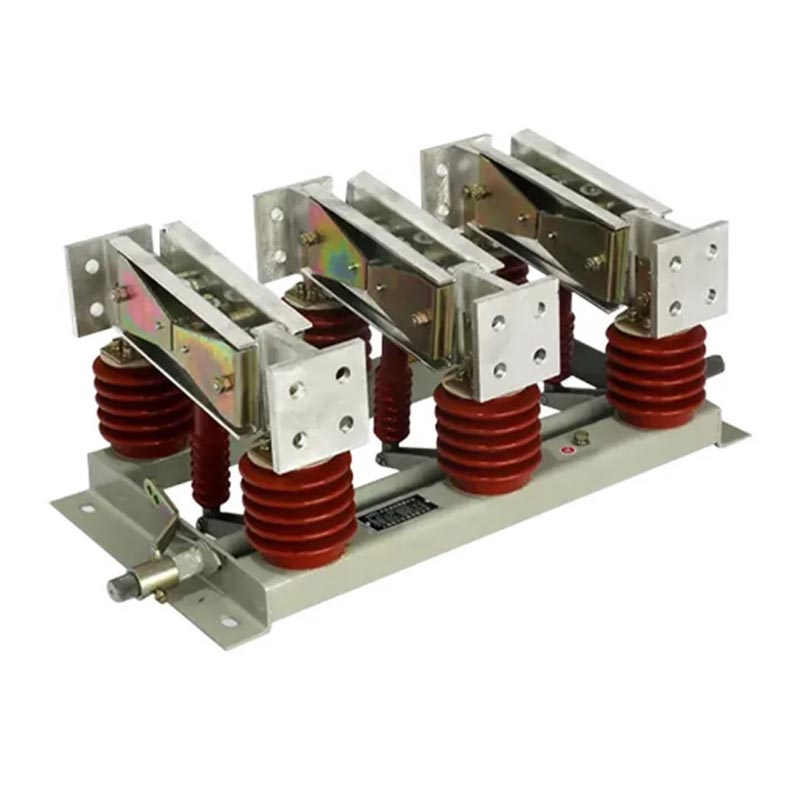

Изолациони прекидач унутрашњег типа

Изолациони прекидач типа ГН серије ГН је прекидач без оптерећења посебно дизајниран за затворене просторе високонапонских система. Постиже физичко искључење напајања обезбеђивањем видљивог изолационог јаза, чинећи га неопходан уређај за безбедно одржавање електричне опреме и система.

Структурне карактеристике

1. Модуларни дизајн: Састоји се од три независне једнополне јединице, које се могу флексибилно комбиновати у трополни интегрисана структура, прилагодљива различитим сценаријима инсталације.

2. Систем проводљивости високе струје: Користи контакте од легуре бакра високе чврстоће, нудећи одличну проводљивост и термичку стабилност, способан да издржи дуготрајан рад са струјама до 10.000А.

3. Поуздане перформансе изолације: Опремљен висококвалитетним изолаторима против загађења, погодним за класу ИИИ и ИВ загађење животне средине.

4. Опциони прекидач за уземљење: Неки модели интегришу прекидач за уземљење, чиме се постиже сигурно уземљење изолације струјно коло и повећање оперативне сигурности.

Опис модела

Применљиви стандарди

Као професионални добављач високонапонске електричне опреме, Усуне се стриктно придржава националних и индустријских стандарди за осигурање квалитета и сигурности производа:

- ГБ 1985-2014 "Високонапонски прекидачи за искључивање и уземљење"
- ГБ/Т 11022-2011 "Заједнички технички захтеви за стандарде високонапонских расклопних и управљачких уређаја"
- ДЛ/Т 486-2010 „Технички услови за наручивање високонапонских прекидача наизменичне струје и уземљивача“
- ДЛ/Т 593-2006 "Технички захтеви за високонапонску расклопну и управљачку опрему"

Тецхницал Параметерс

1. Спецификације напона и струје

- Називи напона: 12кВ, 20кВ, 35кВ
- Називна струја: 2000А, 3150А, 4000А, 5000А, 6000А, 8000А, 9000А, 10000А
- Називна краткотрајна отпорна струја: максимално 80 кА

2. Категорије производа

- По функцији: неуземљен, једноструко уземљен, тип кроз зид
- По начину рада: ручно, електрично (опционо)

Услови коришћења

Изолациони прекидач унутрашњег типа је погодан за оштра индустријска окружења и има широку прилагодљивост:

1. Температура околине: -50℃ ~ +50℃
2. Надморска висина: ≤2000м (висина ≥2500м се може прилагодити како би се побољшала прилагодљивост)
3. Притисак ветра: ≤700Па (еквивалентно брзини ветра ≤34м/с)
4. Сеизмички интензитет: ≤8
5. Дебљина залеђивања: ≤20 мм
6. Степен загађења: Класа ИИИ, ИВ
7. Окружење за инсталацију: Без запаљивих или експлозивних опасности, без хемијске корозије и без јаких вибрација

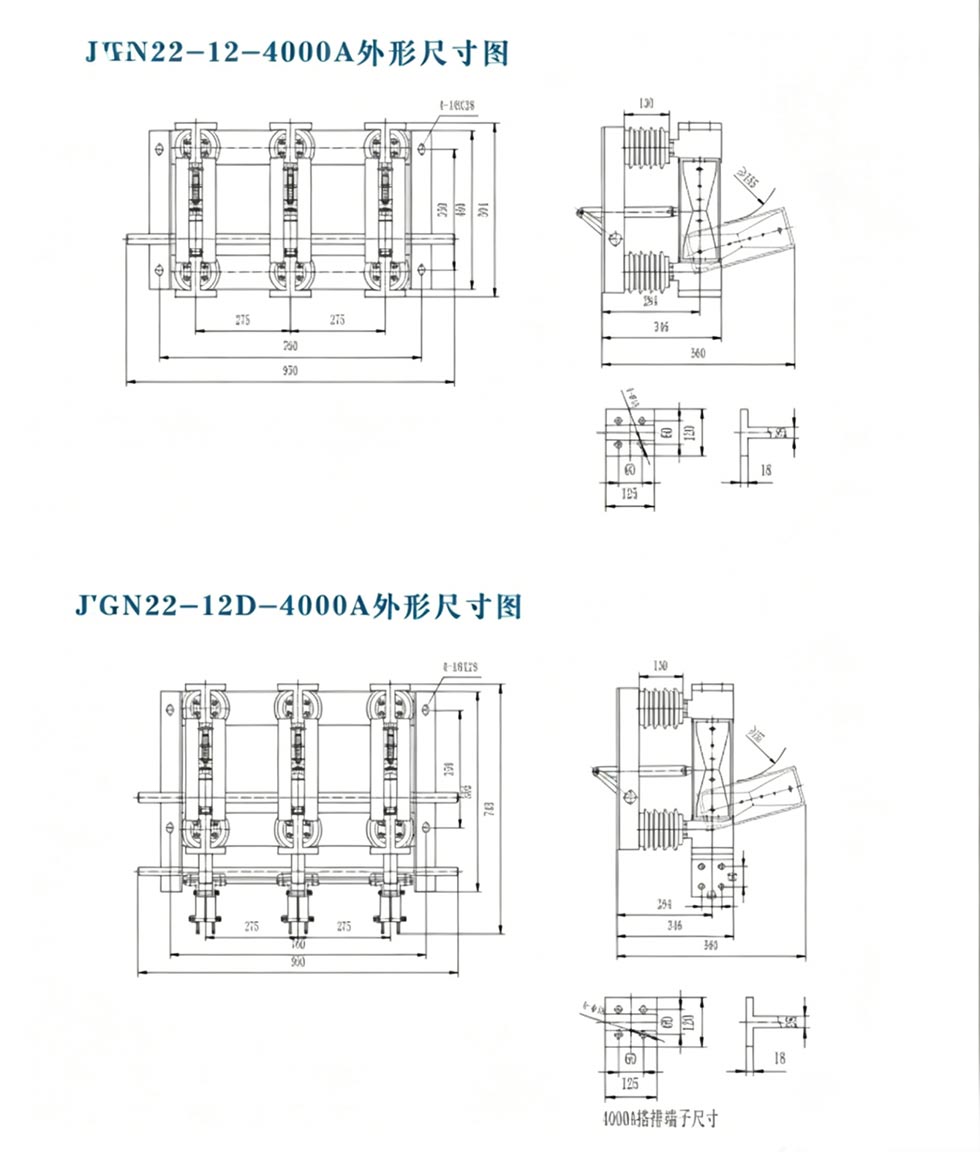

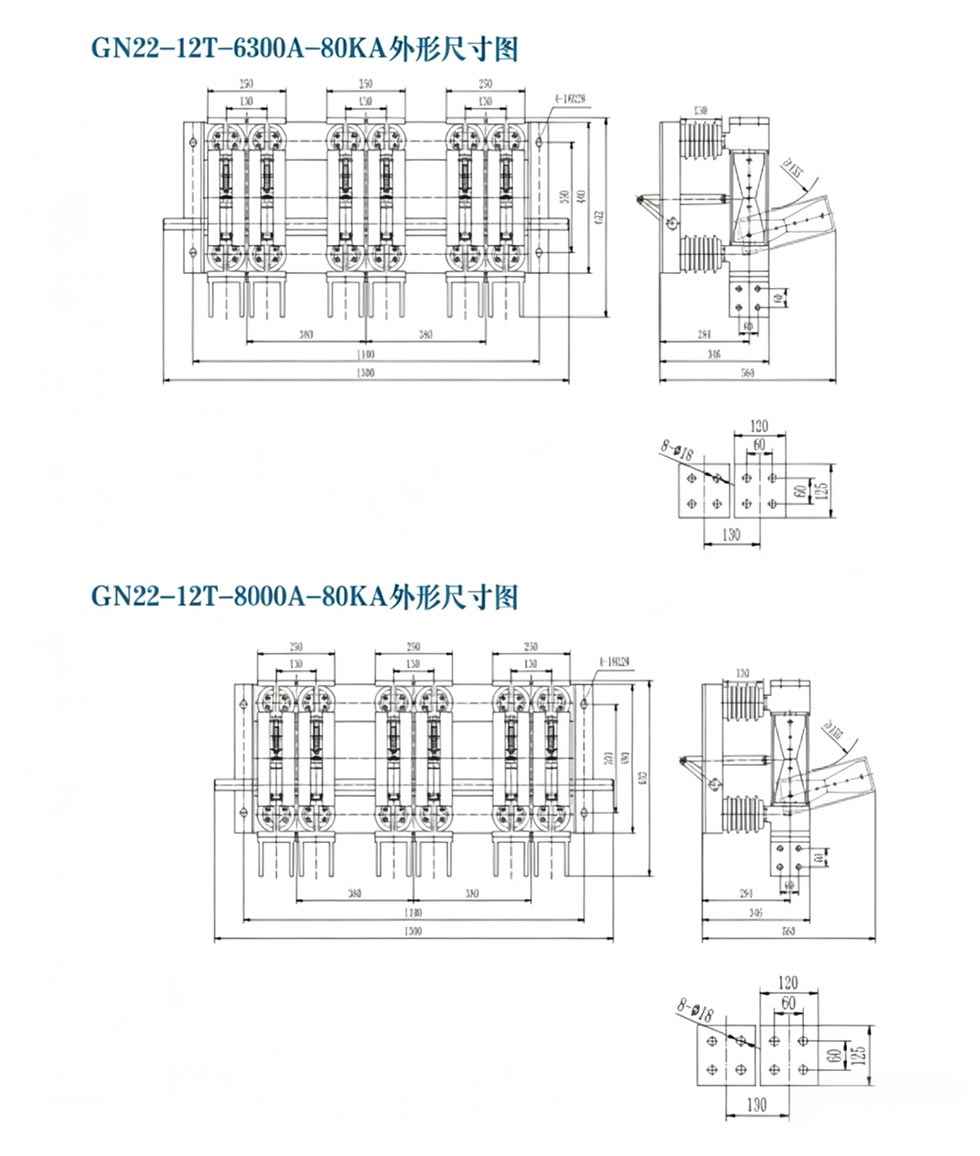

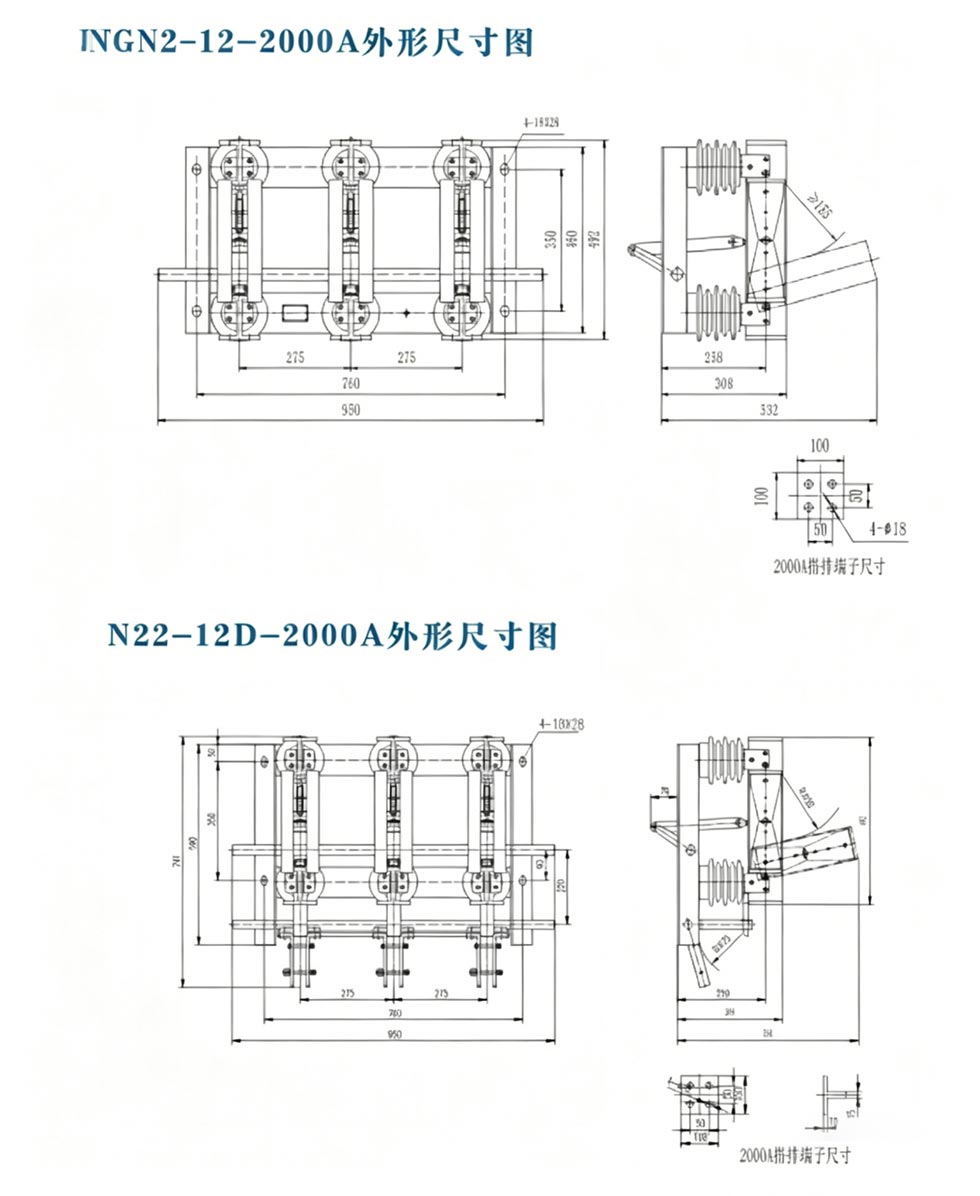

Спољна димензија

Референце пројекта

Пројекат лансирања ракета Цас-спаце

Извештај о тестирању

Практична примена

Случај: Велика челичана у источној Кини морала је да опреми свој излазни систем генератора од 20 кВ изолацијом високе струје опреме. Окружење биљке је било сурово (висока прашина, ИВ класа загађења) и имало је високе тренутне захтеве (8000А), постављајући строге захтеве за поузданост опреме. На крају, фабрика је одабрала Усуне ГН□-20ДВ/8000-80 прекидач растављача. Основни разлози су били његов дизајн отпоран на загађење, прилагодљивост Класи ИВ окружења загађења, називна струја од 8000А која одговара излазном оптерећењу генератора и интегрисани прекидач за уземљење обезбеђивање безбедности одржавања. Од пуштања у рад 2023. године, опрема је стабилно радила више од две године, обезбеђујући поуздану изолацију током месечног одржавања, елиминишући ризик од струјног удара. Тхе изолатори отпорни на загађење не показују очигледне трагове старења или пражњења, што значајно смањује одржавање фреквенције и трошкова, што доказује да је растављач серије Усуне ГН идеалан избор за тешке услове рада индустријских енергетских система.

ФАК

П1: Која је суштинска разлика између прекидача растављача и прекидача оптерећења?

А1: Растављач је прекидач без оптерећења без могућности гашења лука; само је навикао изолујте струјни круг након што прекидач искључи оптерећење. Прекидач оптерећења може да искључи одређено оптерећење струја. Прекидач растављача серије ГН обезбеђује видљив изолациони зазор, обезбеђујући апсолутну сигурност током одржавање.

П2: Може ли изолациони прекидач типа ГН серије да ради нормално у подручјима на великим надморским висинама (≥2500м)?

А2: Да. Стандардни модел је погодан за висине ≤2000м. За надморске висине ≥2500м, Усуне може побољшати изолацију и механичке перформансе према потребама корисника како би се обезбедио стабилан рад опреме.

П3: Које одржавање је потребно за прекидаче за искључивање серије ГН?

А3: Редовно одржавање укључује: (1) Проверу изолатора на пукотине и трагове пражњења; (2) Испитивање контактног притиска и температура (≤70℃ при називној струји); (3) Провера интегритета прекидача за уземљење и уређаја за блокирање; (4) Редовно подмазивање погонског механизма. Правилно одржавање може гарантовати радни век од 20-30 година.

Унутрашњи изолациони прекидач серије Усуне ГН комбинује напредну технологију, поуздане перформансе и широк спектар прилагодљивост, што га чини пожељним производом за велике електране, челичане и индустријске електроенергетске системе. Ас водећи произвођач у кинеској високонапонској електро индустрији, Зхејианг Усуне Елецтриц Цо., Лтд., ослањајући се на његов професионални тим за истраживање и развој, строг систем контроле квалитета и богато искуство на пројекту, корисницима пружа висококвалитетни производи и прилагођена решења. Било да се ради о новим пројектима или надоградњи опреме, може да обезбеди безбедно, стабилна и ефикасна заштита изолације струје.
