Спољни прекидач растављача подстанице

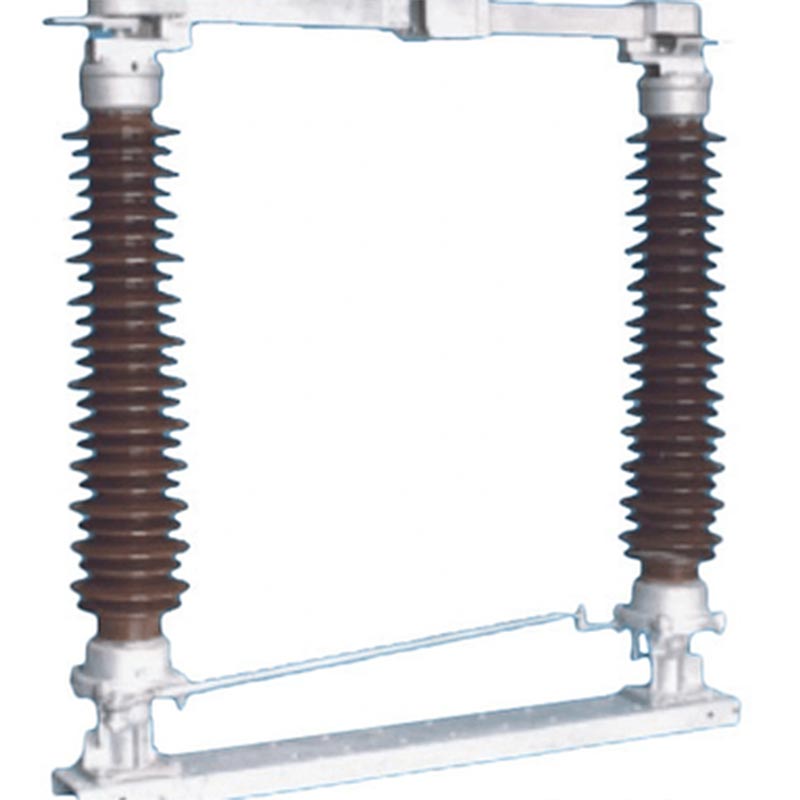

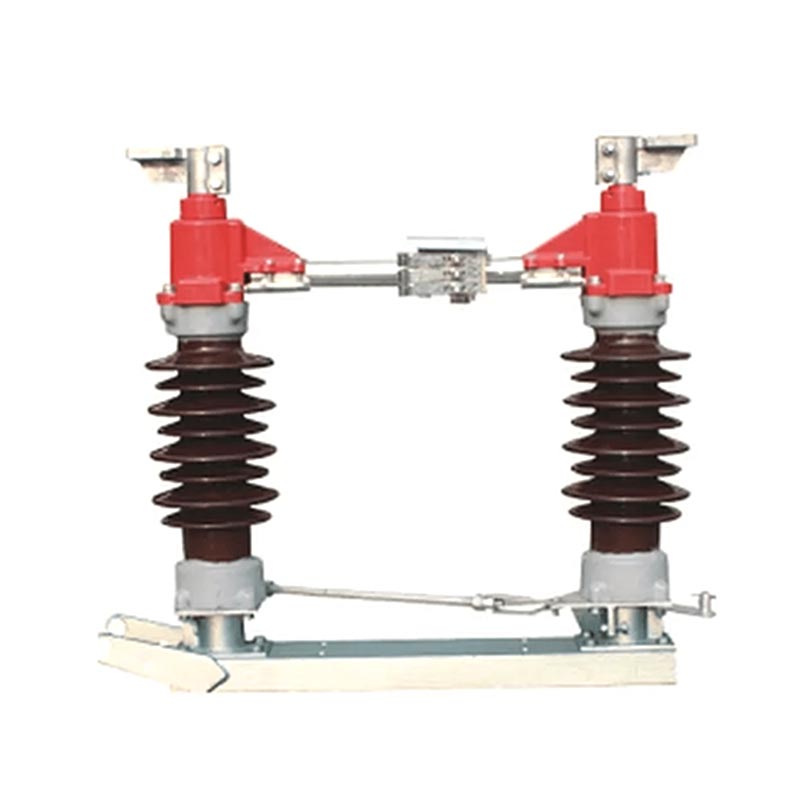

Спољни растављач у подстаници Усуне ГВ4 је основни производ независно развијен и произвођача Усуне. Погодан је за АЦ кола са називном фреквенцијом од 50Хз и називним напоном од 35кВ до 170кВ. Првенствено се користи за отварање и затварање кола у условима празног хода, незаменљива је сигурност компонента у системима за пренос и дистрибуцију електричне енергије. Може послужити и као основна јединица за дериватне производе у истој серији, нудећи снажну проширивост како би се задовољиле различите потребе пројекта.

Прекидач растављача подстанице на отвореном усваја хоризонталну ротирајућу структуру прекидача, која се одликује стабилним механичке перформансе, висок ниво изолације, јака отпорност на загађење и погодна инсталација и одржавање. Ефикасно изолује напајање, обезбеђује сигурност одржавања електричне опреме и довршава операције пребацивања без оптерећења, што га чини погодним за разна оштра спољашња окружења као што је висока надморска висина, ниска температура и велико загађење.

Основне функције производа

1. Изолација напајања: Ефикасно искључује опрему из електричне мреже, осигуравајући сигурност одржавања особље и опрема;
2. Капацитет дуготрајног оптерећења: Може стабилно да носи називну струју оптерећења током дужег периода, осигуравајући континуирану снагу снабдевање;
3. Пребацивање у празном ходу: Завршава укључивање без оптерећења неоптерећених водова и трансформатора, као и пребацивање сабирница операције, задовољавање потреба флексибилног прилагођавања електричне мреже;
4. Заштита уземљења: Може се конфигурисати са прекидачем за уземљење по потреби да би се постигло поуздано уземљење кола, даље повећање оперативне безбедности.

Стандарди усклађености

Да би се осигурао квалитет производа и сигурност у раду, серија Усуне ГВ4 стриктно се придржава међународних стандарда ауторитативних стандарда, укључујући ИЕЦ 62271-102 „Високонапонски АЦ прекидачи и прекидачи за уземљење“ и ИЕЦ 60694 „Општи технички услови за високонапонску расклопну и управљачку опрему“. Фабрика имплементира а ригорозни процес инспекције квалитета. Сваки производ се подвргава свеобухватном тестирању перформанси пре него што напусти фабрика како би се осигурало да сви параметри испуњавају стандардне захтеве.

Технички параметри производаУсуне ГВ4 серија укључује више модела као што су ГВ4(А)-35(Д)(В), ГВ4(А)-126(Д)(В), и ГВ4(А)-170(Д)(В), са називним струјама у распону од 630А до 2500А, погодне за различите нивое напона и оптерећења сценарија. Основни технички параметри (кључни индикатори) су следећи:

Поред тога, производи су опремљени ЦС11, ЦС17Д и ЦС14Г ручним механизмима за руковање и ЦЈ2 електричним оперативних механизама. Конфигурације помоћних прекидача су оптимизоване у складу са типом механизма да би се осигурало флексибилан и поуздан рад.

Главна структура производа

1. Запечаћено кућиште лежаја

Двоструко заптивни дизајн, склоп осовине је подржан са два радијална куглична лежаја, ефикасно спречавајући продор влаге, прашине и штетних гасова.

2. Самодејни Контактни прст

Средњи контакт користи самодејни контактни прст, елиминишући потребу за опругом. Ослања се на своје еластичност за стезање контакта, обезбеђујући стабилан контакт и смањујући трошкове одржавања.

3. Интерлоцкинг структура

Главни проводни круг и прекидач за уземљење опремљени су механизмом за закључавање, који осигурава да прекидач за уземљење не може да се затвори када је главно коло затворено, и обрнуто, спречавајући погрешан рад.

4. Флексибилна веза

Флексибилна веза унутар излазне базе је чврсто причвршћена за проводну шипку и терминалну плочу. Без уља самоподмазујући лежајеви обезбеђују глатку ротацију и продужавају радни век.

Основне карактеристике

1. Професионални дизајн + заштита патената

Усуне има професионални тим за истраживање и развој са дугогодишњим искуством у пројектовању високонапонске електричне опреме. Тхе Структура проводних компоненти серије ГВ4 добила је национални патент за корисни модел. Контактни прст користи а нови материјал високе чврстоће, високе проводљивости и високе еластичности, избегавајући проблеме као што је корозија опруге, смањена сила стезања услед топлотног жарења и повећан отпор контакта.

2. Зреле перформансе + поуздана технологија

Серија ГВ4 је на тржишту већ дуги низ година, са зрелом производном технологијом и стабилним перформансама. Ротирајуће компоненте имају дизајн без одржавања, а делови преноса користе упарене игле од нерђајућег челика са најлонским чаурама које садрже молибден дисулфид. Челичне компоненте се подвргавају топлом цинковању да би се обезбедила глатка рад и дуготрајна превенција рђе.

3. Усклађеност са стандардима + строга контрола квалитета

Као професионални произвођач, Усуне се стриктно придржава међународних стандарда у свом производном процесу. Тхе фабрика има свеобухватан систем контроле квалитета, надгледајући цео процес од набавке сировина на састављање и тестирање производа. Производи су прошли бројне ауторитативне тестове и сертификате, и њихове перформансе су широко признате у индустрији.

4. Поуздан квалитет + свеобухватна услуга

Усуне даје приоритет задовољству купаца, пружајући свеобухватне консултације пре продаје, упутства за инсталацију и услуге одржавања након продаје. Производи имају дуг век трајања и ниске трошкове одржавања, а фабрички пружа свеобухватну подршку након продаје за решавање забринутости купаца.

Апплицатион Енвиронмент

Прекидач растављача Усуне ГВ4 серије на отвореном је дизајниран за оштре спољашње средине, излажући јака прилагодљивост околини. Услови рада морају испуњавати следеће услове: надморска висина не прелази 2000м; температура околине -40℃ до +40℃; брзина ветра не већа од 34 м/с; сеизмички интензитет не већи од 8 степени; дебљина залеђивања не прелази 10 мм; одсуство тешке прашине, хемијске корозије, јаких вибрација и запаљиве/експлозивне опасности; и темељ за постављање у нивоу. Ако корисничко окружење апликације премашује изнад захтева, са Усунеом се може преговарати о прилагођеном решењу.

Случај примене у стварном свету

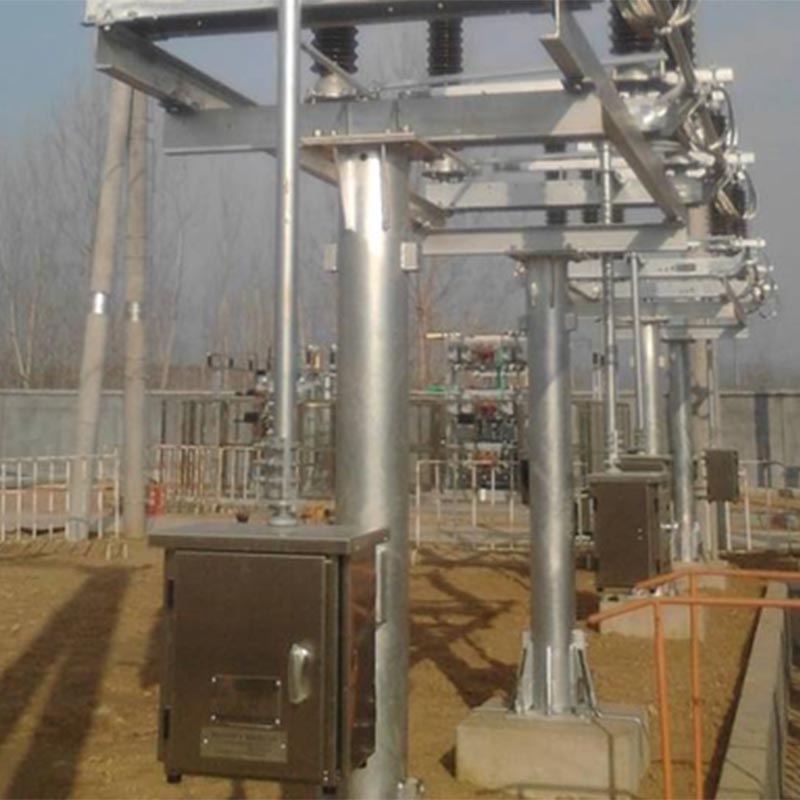

Назив пројекта: Пројекат реновирања трафостанице 110кВ на отвореном у северној Кини

Позадина пројекта: Ова трафостаница се налази у северном кинеском граду, где су тешке зиме (минимално температура -35℃) и чести јаки ветрови. Оригинални растављач је патио од лоше ниске температуре отпорност, нестабилан рад и високи трошкови одржавања. Након свеобухватног поређења, пројектни тим одабрао Усуне ГВ4-126(Д)(В)/1250 спољни прекидач растављача трафостанице. Усуне је обезбедио комплетан производ услуге вођења пакета и инсталације.

Резултати примене: Производ је радио стабилно 3 године након пуштања у рад, показујући одличне резултате отпорност на ниске температуре и отпорност на ветар. Његове операције отварања и затварања су флексибилне и поуздане. Тхе функција самочишћења контакта ефикасно спречава кварове контакта узроковане нагомилавањем прашине и снега, и дизајн без одржавања смањује дневно оптерећење подстанице за одржавање. Власник пројекта високо препознаје перформансе и постпродајне услуге Усуне производа и потписао је дугорочну сарадњу споразум са Усунеом, којим се она одређује као овлашћени произвођач за наредне пројекте реновирања трафостаница.

ФАК

П1: Шта да радим ако прекидач за искључивање серије Усуне ГВ4 не успе да се отвори или затвори правилно током употребе?

А1: Прво, визуелно проверите да ли је клипњача деформисана, да ли је спој лабав и да ли је стезаљка је лабава или клизи. Деформисана клипњача треба заменити; лабави спојеви и стеге треба да се затегнути момент кључем у складу са обртним моментом наведеним у упутству (погледајте табелу 5). Ако приручник радни момент се значајно повећава, то може бити због осушеног мазива на ротирајућим деловима или рђе на осовина пин. Очистите и подмажите ротирајуће делове да бисте обезбедили несметан рад.

П2: Који су циклуси одржавања и кључне тачке за прекидаче серије Усуне ГВ4?

А2: Производ је дизајниран тако да не захтева одржавање, али се препоручује редовна провера и одржавање како би се осигурало дуготрајан стабилан рад: Једноставну инспекцију на лицу места треба извршити сваке 2 године; када је ван службе, одржавање треба обављати сваких 5 година или сваких 2000 операција; треба извршити велики ремонт сваке 10 година или сваких 5000 операција. Кључне тачке одржавања укључују: проверу интегритета механичких делова и изолаторе, мерење отпора главног проводног кола, проверу затегнутости вијака и испитивање радни статус помоћних прекидача и електричних компоненти за блокаду.

Упутства за набавку и наручивање производа

1. Комплетност набавке производа: Сваки прекидач за искључивање и уземљење серије Усуне ГВ4 који се испоручује долази са прибор за уградњу и радни механизам по наруџби корисника, уз сертификат производа, упутство за инсталацију и рад, као и списак прибора како би се обезбедила несметана инсталација и употреба.

2. Упутство за наручивање Приликом наручивања наведите: модел производа, назив, називну струју, називни напон, да ли прекидач за уземљење је конфигурисан (једноструко уземљење/двоструко уземљење); тип, модел и назив операције механизам; напајање и називни напон електромагнетне браве (ако постоји); модел и управљачки напон електрични погонски механизам (ако постоји). Ако је потребна посебна техничка документација или прибор за уградњу, молимо наведите приликом наручивања.

1. База за додир прста
2. Додир прста
3. Магнетна плоча за закључавање
4. Болт
5. Контакт
Слика 2 Шематски дијаграм доминантних електричних контактних тачака

1. Статична контактна глава ножа за млевење
2. Контактни прст
3. Плоча за позиционирање
4. Цев ножа за млевење
Слика 3 Шематски дијаграм положаја цеви за уземљење и плоче за позиционирање

Слика 4 Дијаграм дизања

Референце пројекта

Пројекат лансирања ракета Цас-спаце

Извештај о тестирању

ФАКс

1. Да ли сте фабрика или трговачка компанија?

Фабрика, можемо гарантовати да је наша цена разумна и конкурентна.

2. Када могу добити цену?

Обично цитирамо у року од 24 сата након пријема вашег упита.

3. Можемо ли да штампамо наш лого и назив компаније на производима?

Да, наравно, прихватамо ОЕМ.

4. Које је време испоруке?

Време испоруке зависи од наручених количина, обично у року од 15-20 дана након пријема уплате.

5. Како је ваш процес контроле квалитета?

Сви производи ће бити прегледани почевши од прибора, и биће обављени рутински тестови пре одласка наша фабрика.

6. Како решити проблеме квалитета након продаје?

Снимите фотографије или видео снимке проблема са квалитетом и пошаљите нам их на проверу и потврду, а ми ћемо направити а задовољно решење за вас у року од 1-3 дана.

7. Које је време гаранције?

12 месеци од датума испоруке.

8. Зашто изабрати нас

● Специјализовани смо за ову област више од 14 година и имамо искусан тим за истраживање и развој који преузима дизајн и развојни рад за сваки пројекат на основу посебних захтева купаца.
● Имамо изузетно строгу процедуру контроле квалитета од компоненти до готових производа.
● Стални период производње у року од 15-20 дана.
● Имамо комплетан скуп извештаја о тестирању производа.
● Обезбеђено решење у једном кораку.
