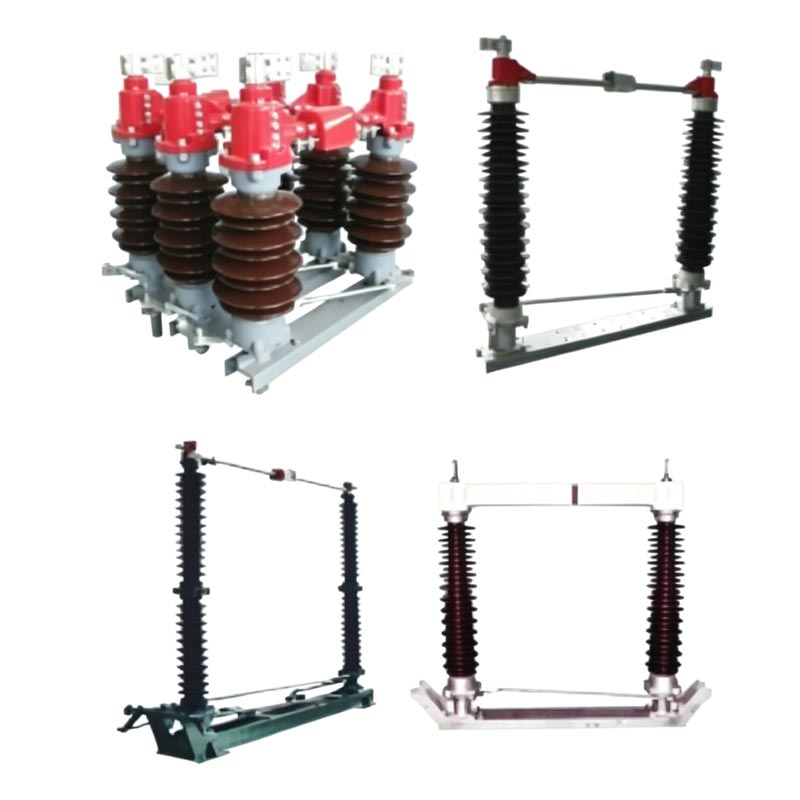

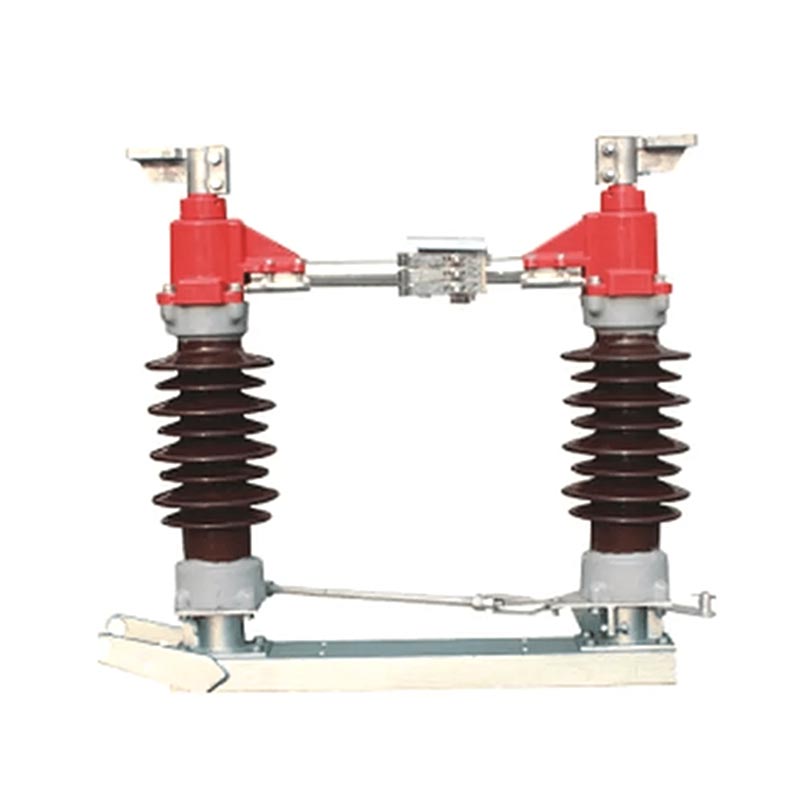

Прекидач за изолацију Спољашњи ручни моторизовани

Моторизовани изолациони прекидач за спољашњу употребу је основни производ компаније Усуне, посебно дизајниран за спољашњу АЦ кола са називном фреквенцијом од 50Хз и називним напоном од 35кВ~170кВ. То је кључни део опреме за обезбеђујући безбедан и стабилан рад електроенергетских система и може послужити и као основна јединица за ову серију од дериватни производи. Производи су произведени у строгом складу са ИЕЦ 62271-102 "Хигх-волтаге АЦ растављачи и уземљивачи" и ИЕЦ 60694 "Општи технички услови за високонапонску расклопну опрему и контролне опреме“, осигуравајући професионалну стручност и поузданост производа.

Са хоризонталном ротационом склопном структуром, овај прекидач се може похвалити високим нивоом изолације, јаким загађењем отпорност, стабилне механичке перформансе и погодна инсталација и одржавање. Подржава и ручне и електрични рад и може се конфигурисати са прекидачем за уземљење по потреби. Прилагодљив је на оштре спољашње услове окружења као што су велике надморске висине, ниске температуре и велика загађења. Као поуздан добављач, Усуне строго придржава се међународних стандарда и ригорозно контролише квалитет производа како би купцима пружио висок квалитет, сигурни и издржљиви прекидачи.

Основни сценарији апликација

Спољни ручни моторизовани изолациони прекидач се широко користи у системима за пренос и дистрибуцију енергије на отвореном у електроенергетским мрежама, индустријским и рударским предузећима, урбаној изградњи и производњи нове енергије. јесте погодан за апликације које захтевају честу изолацију струје и сигурносно одржавање, а посебно је погодан за оштре спољашње средине, ефикасно обезбеђујући континуитет и сигурност напајања.

Основни параметри производа

Производ се може похвалити одличним техничким перформансама и покрива низ спецификација. Његови основни параметри су како следи:
- Називни напон: 35кВ~170кВ
- Називна струја: 630А~2500А
- Називна краткотрајна отпорна струја: 20кА/с~50кА/с
- Називна вршна отпорна струја: 50кА~125кА
- Отпор главног кола: ≤125μΩ (разликује се у зависности од модела)
- Издржљиви напон фреквенције снаге једног минута: 80кВ~200кВ
- Издржљиви напон муњевитог импулса: 115кВ~860кВ (зависи од модела и прекидача за уземљење)
- Механизам рада: ручни (ЦС11, ЦС17Д, ЦС14Г серије) или електрични (тип ЦЈ2)

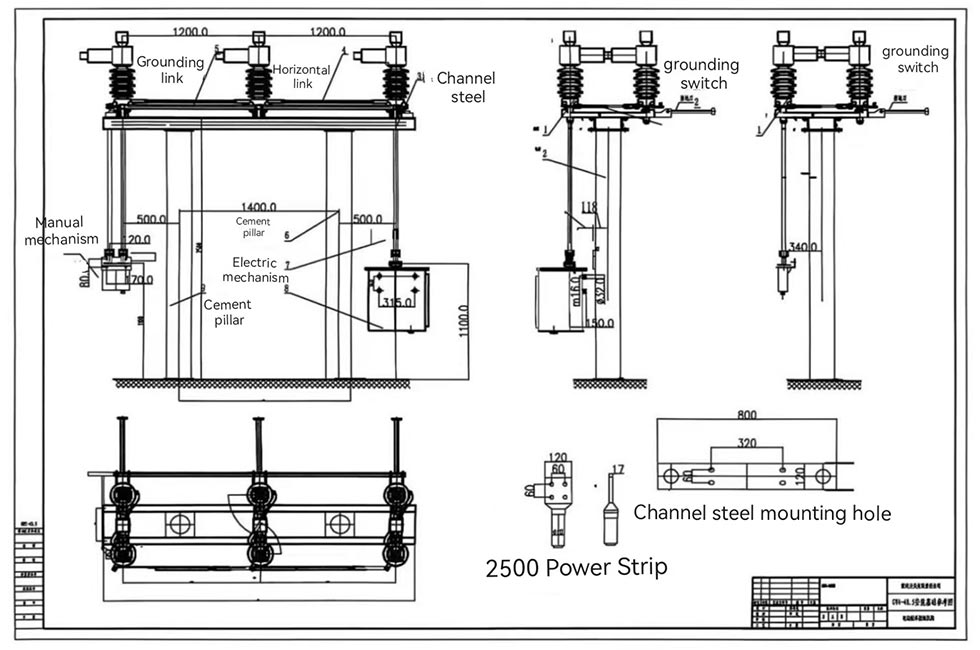

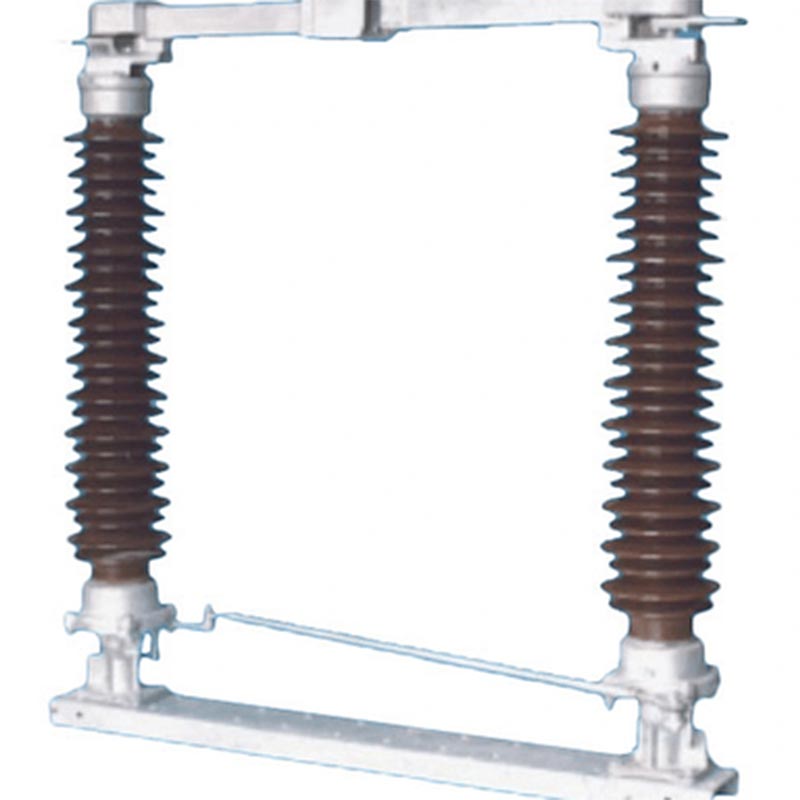

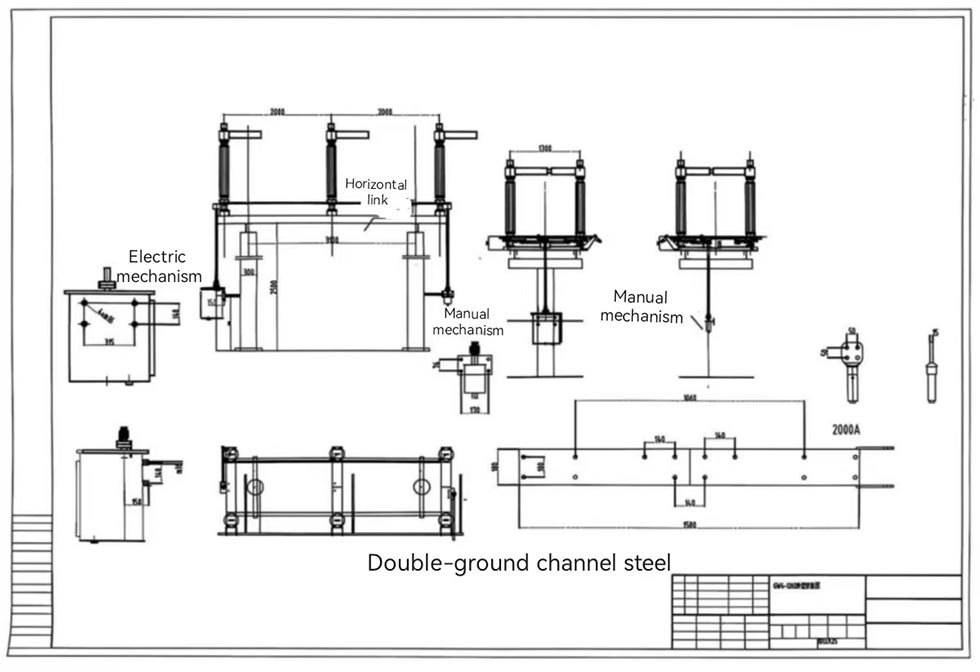

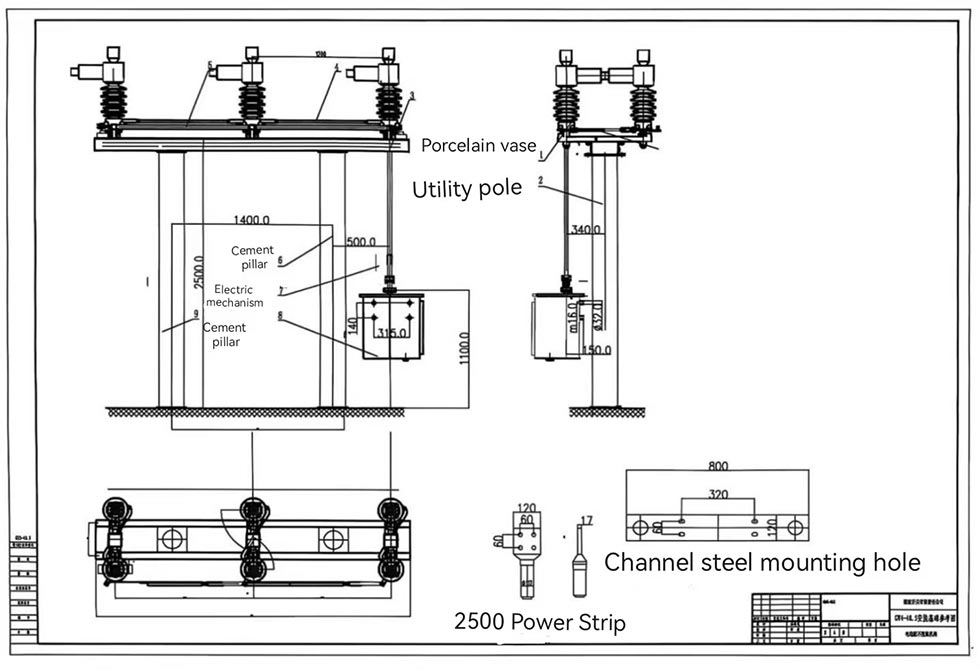

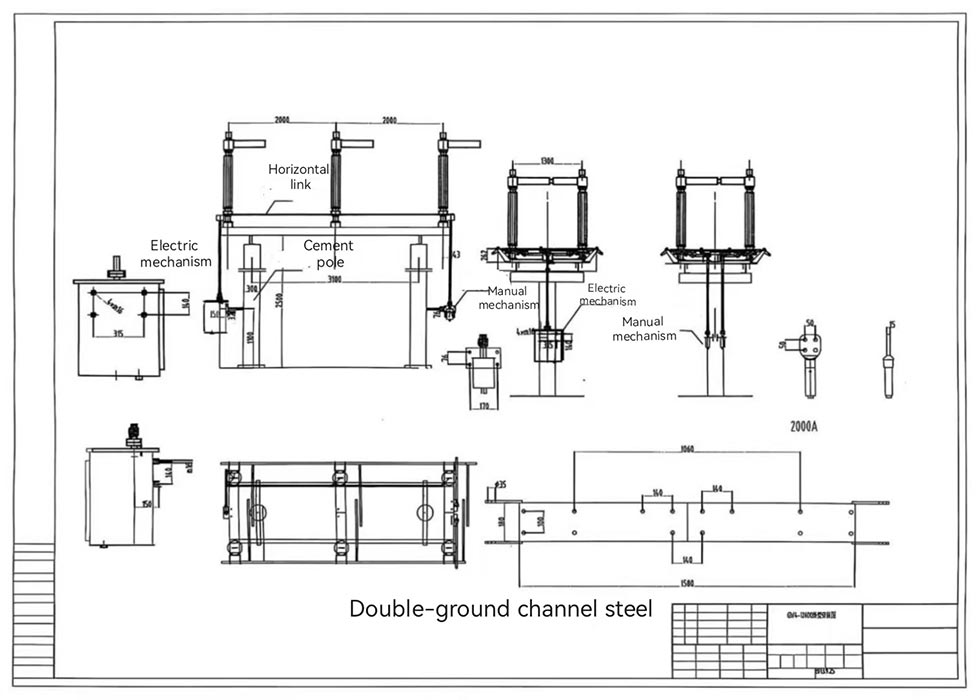

Главна структура производа

Изолациони прекидач за спољашњу употребу, моторизовани, користи структуру руковања са два стуба. Свака фаза се састоји од базе, пост изолатори, одлазни терминали и контакти. Два стубна изолатора су постављена паралелно један на други лежишта лежаја на оба краја основе и управно на основу. Главни проводни део се приближно ротира 90° са стубним изолаторима. Средњи контакт има самочистећу ротирајућу структуру, која уклања прашину и прљавштина из контакта током отварања и затварања, обезбеђујући поуздан контакт. Ротирајући делови имају запечаћене, дизајн без одржавања, а компоненте преноса користе игле од нерђајућег челика и молибден најлонске чауре које садрже дисулфиде, које су отпорне на корозију и без рђе.

Основне карактеристике производа

1. Висока поузданост

Контактни прсти користе нови тип материјала високе чврстоће, високе проводљивости и високе еластичности. Они се ослањају на сопствену еластичност да стегну контакте, избегавајући квар контакта узрокован корозијом опруге и топлотним жарењем. Ова структура проводних компоненти је добила национални патент за корисни модел.

2. Прилагодљивост у тешким условима

Прилагодљив на надморске висине ≤2000м, температуре околине -40℃ до +40℃, брзине ветра ≤34м/с и сеизмички интензитет ≤8 степени. Пузна стаза испуњава захтеве класе ИИИ или ИВ ГБ/Т5582. Јака отпорност на загађење и залеђивање (дебљина леда ≤10мм).

3. Двоструки режими рада

Подржава ручни и електрични рад, избор по потреби. Ручни механизам је једноставан за руковање, док електрични механизам (тип ЦЈ2) покреће АЦ мотор преко редуктора, нудећи високу ефикасност и учинак који штеди рад.

4. Сигурносна блокада

Када су опремљени прекидачем за уземљење, главни проводни круг и прекидач за уземљење су поуздани блокиран, осигуравајући да се прекидач за уземљење не може затворити када је главно коло затворено, и обрнуто, спречавање случајног рада.

5. Погодна инсталација и одржавање

Фазна-фаза и вертикалне клипњаче имају стезну структуру, елиминишући потребу за пиновима и заваривање, што резултира високом ефикасношћу инсталације. Ротирајући делови не захтевају одржавање, што поједностављује рутину инспекције и одржавања, смањујући дугорочне оперативне трошкове.

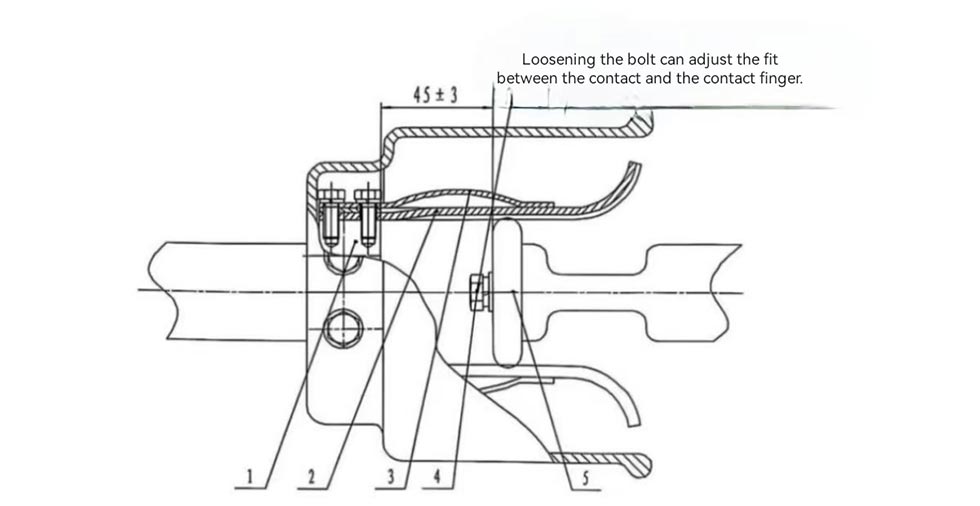

1. База за додир прста
2. Додир прста
3. Магнетна плоча за закључавање
4. Болт
5. Контакт

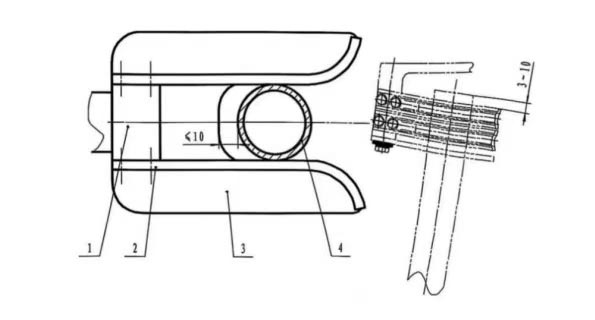

Слика 2 Шематски дијаграм доминантних електричних контактних тачака

1. Статична контактна глава ножа за млевење
2. Контактни прст
3. Плоча за позиционирање
4. Цев ножа за млевење
Слика 3 Шематски дијаграм положаја цеви за уземљење и плоче за позиционирање

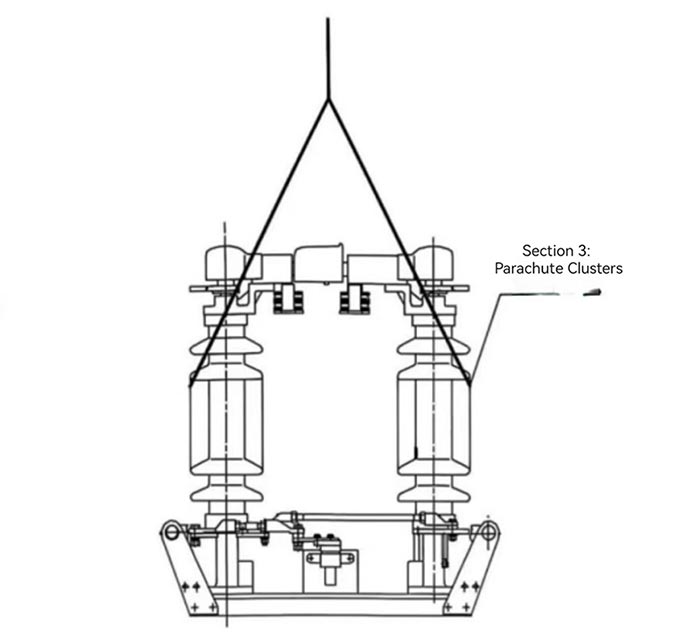

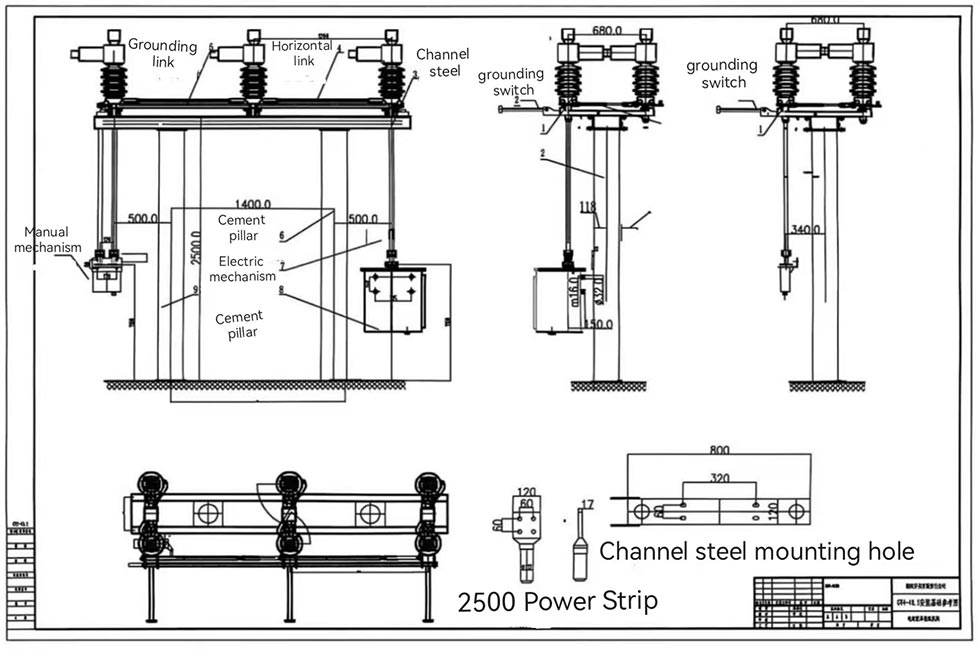

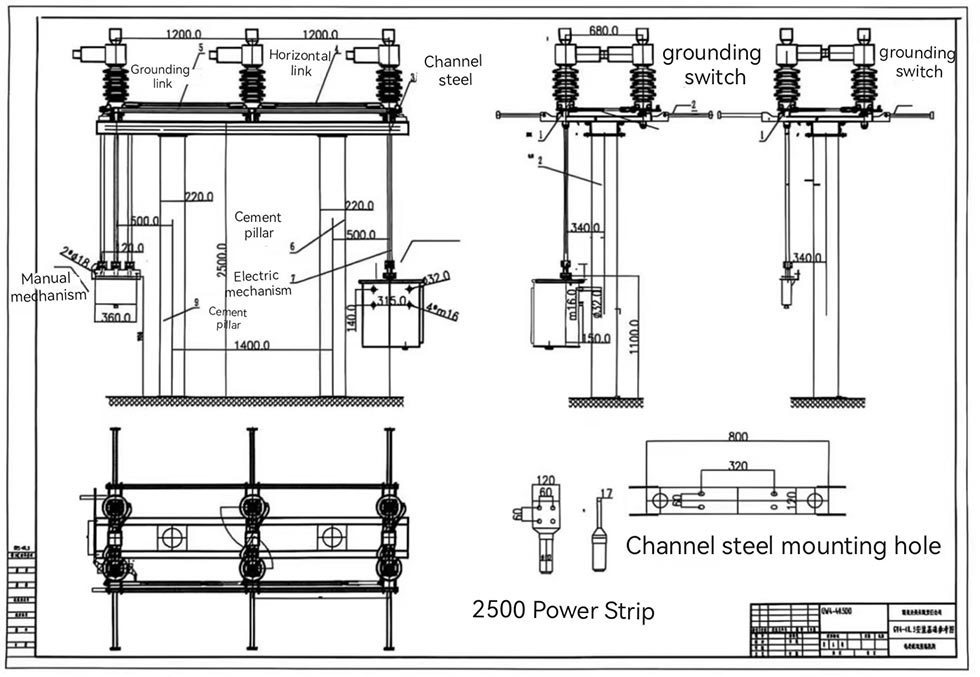

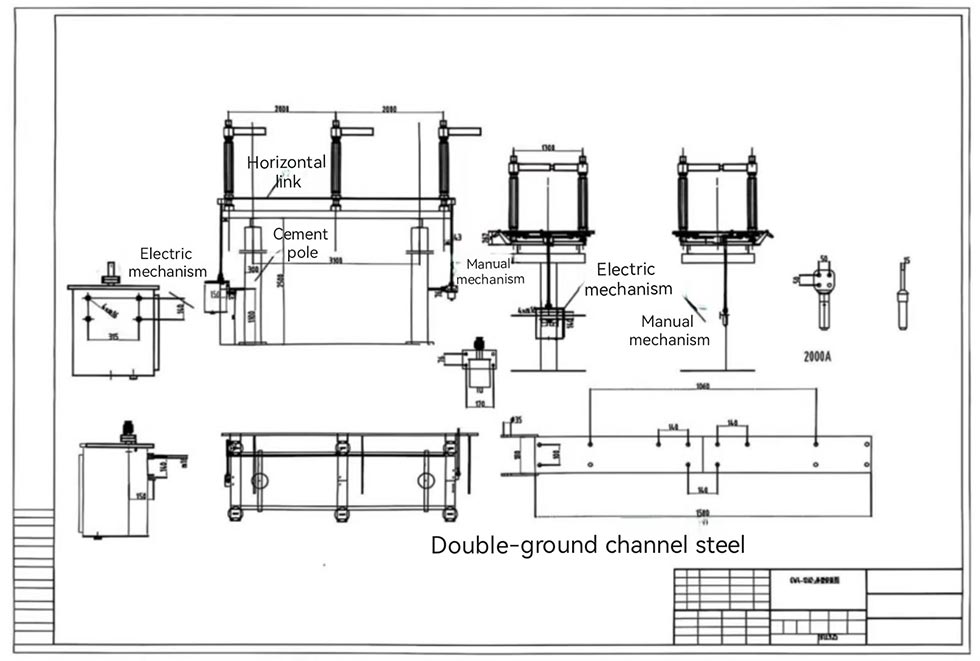

Слика 4 Дијаграм дизања

Референце пројекта

Пројекат лансирања ракета Цас-спаце

Извештај о тестирању

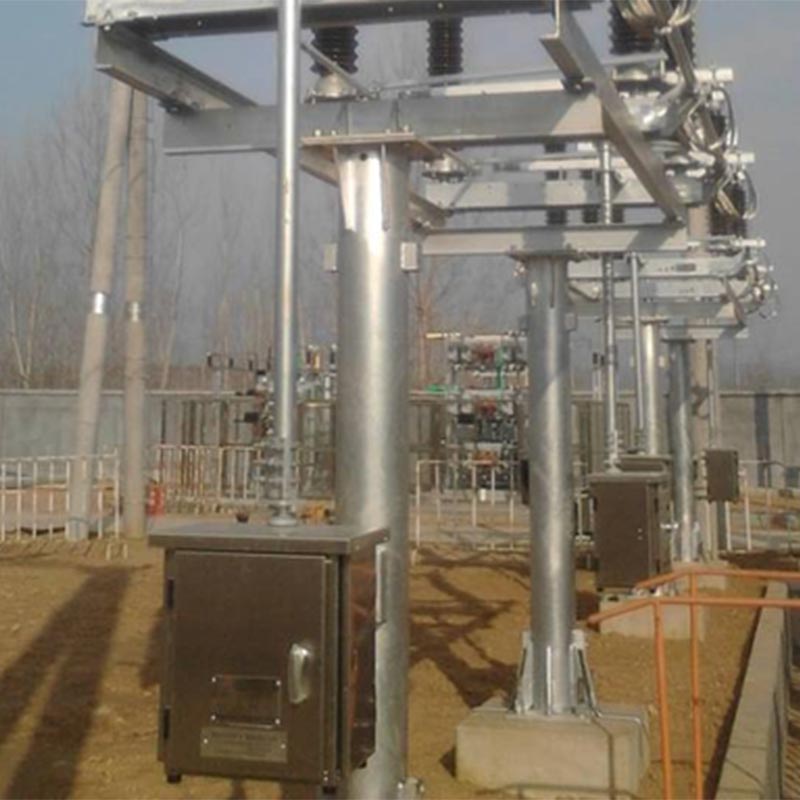

Случај примене у стварном свету

Студија случаја: Пројекат електричне мреже на великим висинама у западној Кини

Компанија за електроенергетску мрежу у западној Кини предузима пројекат надоградње далековода од 110 кВ. Налази се у на надморској висини од 1800м, пројекат доживљава просечну годишњу температуру од -15℃ до 25℃, честе јаке ветрове и велике снежне падавине зими. Пројектом су одабрани прекидачи Усуне ГВ4(А)-126(Д)(В)/1250 (опремљен ЦЈ2 електрични погонски механизми и уземљивачи). Током протекле три године, производ се показао одлична прилагодљивост околини, без оштећења изолатора или контактног прегревања. Отварање и затварање операције су глатке, и даље може да ради нормално чак и са 8 мм акумулације леда зими, обезбеђујући стабилан рад електричне мреже. Као произвођач, Усуне је обезбедио упутства за инсталацију на лицу места и редовно услуге одржавања пројекта, зарађујући високе похвале од стране клијента.

ФАК

П1: Шта да радим ако се ручни обртни момент спољног прекидача Усуне повећа током употребе?

А1: Главни разлог повећаног ручног обртног момента је тај што уље за подмазивање у ротирајућим деловима систем преноса се осушио, запрљао или су осовине зарђале, што доводи до повећаног преноса отпор. Решење: Прво, зауставите рад. Након потврде да је изолациони прекидач у отвореном положају и високонапонски вод је уземљен, раставите ротирајуће делове, очистите накупљену прљавштину и рђу и примените одговарајућу количину мазива. Ако проблем и даље постоји, контактирајте Усуне сервисни тим за професионална поправка. Фабрика Усуне има професионално особље за поправке и резервне делове за правовремену подршку.

П2: Да ли се Усуне изолациони прекидач за спољашњу употребу са моторним погоном може користити у подручјима са тешком хемијском корозијом? ако је тако, које мере предострожности треба предузети?

А2: Може се користити у областима са благом до умереном хемијском корозијом. Кључне мере предострожности: 1. Обавестите добављача ниво корозије околине при наручивању. Усуне ће прилагодити третман против корозије (као што је вруће потапање галванизација армираних челичних компоненти и избор специјалних антикорозивних изолатора); 2. Редовно чистите површина изолатора и проводних делова за уклањање корозивних материја; 3. Скратите рутинску инспекцију циклус, фокусирајући се на проверу контактне површине и стања изолатора, и одмах замените оштећене делове. За подручја са јаком хемијском корозијом, консултујте техничко одељење Усуне за прилагођена решења.

Снабдевање производима и постпродајна услуга

Сваки Усуне изолациони прекидач за спољашњу употребу са мотором долази опремљен комплетним прибором за инсталацију и радни механизам по наруџби купца, заједно са сертификатом производа, упутством за уградњу и употребу, и списак прибора. Као добављач укорењен у Кини, Усуне има свеобухватан систем производње и постпродаје: фабрика има строги процес инспекције квалитета како би се осигурало да је сваки производ квалификован пре него што напусти фабрика; тим за постпродајне услуге пружа упутства за инсталацију на лицу места, отклањање грешака, одржавање и друго услуге, реагујући на потребе купаца 24 сата дневно, и посвећен је пружању производа високог квалитета и пажљива услуга према купцима у земљи и иностранству, изградња дугорочних и стабилних односа сарадње.
