110кв 126кв изолатор прекидача

Зхејианг Усуне Елецтриц Цо., Лтд. је професионално високонапонско електрично предузеће посвећено дизајну, истраживању и развој, фабричка производња и глобална продаја високонапонске опреме од 12кВ до 245кВ за унутрашњу и спољашњу употребу. Његово основни производи укључују вакуумске прекидаче, СФ6 прекидаче, прекидаче за искључивање, прекидаче оптерећења и ГВ4 серија 110кв 126кв изолатор прекидача. Компанија користи напредну производну опрему, ригорозно тестирање процеси, стандардизован избор материјала, изузетна занатска вештина и свеобухватан систем управљања квалитетом поставити чврсту основу за квалитет производа.

Преглед производа

Високонапонски прекидач Усуне серије ГВ4 је основни део опреме у напону од 110 кВ и 126 кВ система. Првенствено се користи за пребацивање кола у условима празног хода, обезбеђујући видљиву изолацију за одржавање опреме и обезбеђење безбедности руковаоца. Електричне и механичке перформансе 110кв 126кв Изолатор прекидача за искључивање је у потпуности усклађен са националним стандардима ГБ1985 "АЦ високонапонски прекидачи за искључивање и Прекидачи за уземљење“, ДЛ486 „Технички услови за наручивање високонапонских прекидача за искључивање наизменичне струје“ и ИЕЦ интернатионал стандарди.

Структурне карактеристике:

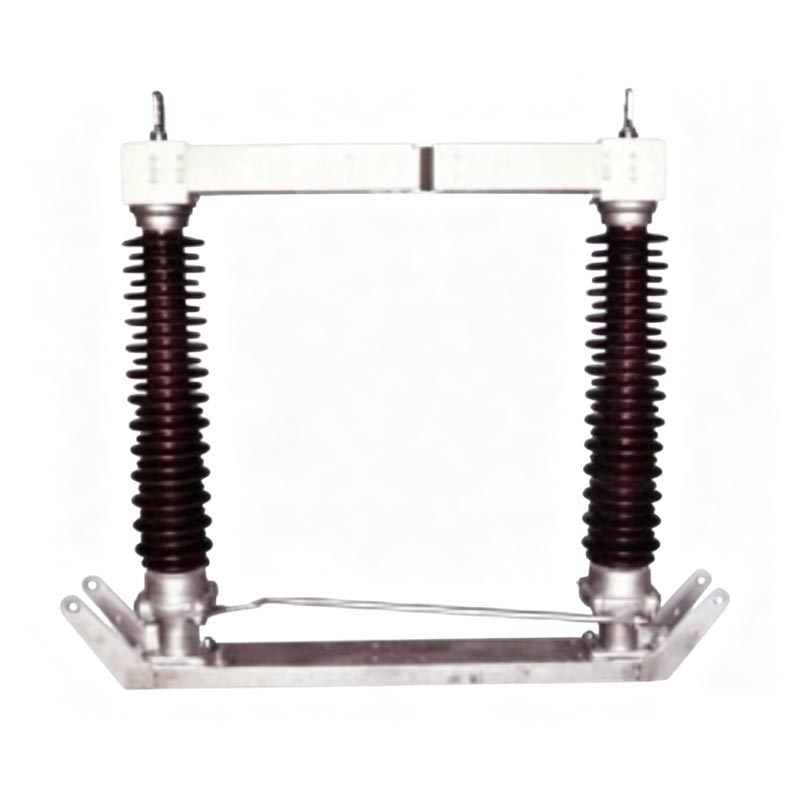

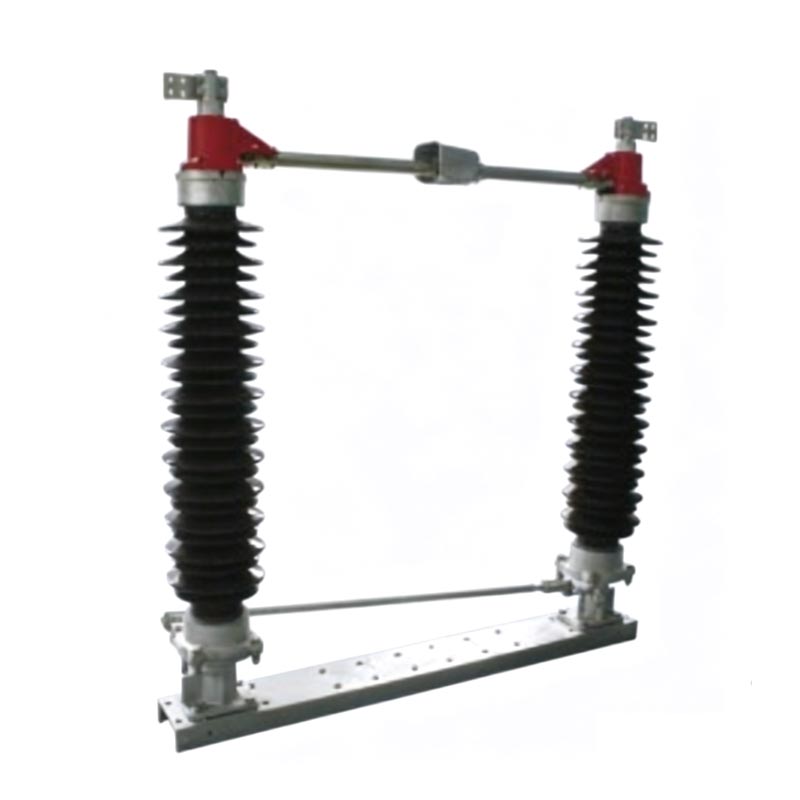

1. Тип структуре: Двострука једнополна структура; три пола су механички повезана преко осовине за синхрони рад.
2. Основне компоненте: Састоје се од робусне основе, високоизолационих порцеланских стубова и прецизног проводног система.
3. Оперативни механизам: Сваки стуб садржи два керамичка стуба постављена на лежајеве. Проводни прекидач је подељен на две половине, које се ротирају хоризонтално за 91° преко механизма за умрежавање да би се постигло синхроно отварање и затварајући се у истом правцу.
4. Контактна тачка: Налази се између два керамичка стуба, обезбеђујући стабилан контакт и изузетно мали отпор.

Техничке предности:

1. Усклађен и поуздан: Потпуно усклађен са националним и ИЕЦ стандардима, нудећи стабилне перформансе и дуг век трајања.
2. Одлична изолација: висококвалитетни керамички стубови пружају високу изолациону снагу и одличну заштиту од загађења и перформансе против флешова.
3. Углађен рад: Прецизни механизам за повезивање обезбеђује флексибилан и несметан рад са минималним механичким хабањем.
4. Погодна инсталација и одржавање: Компактна и разумна структура, једноставна инсталација на лицу места и минимална одржавање.
5. Снажна прилагодљивост животној средини: Погодно за различите климе на отвореном, укључујући велике надморске висине, загађене и приобална подручја.

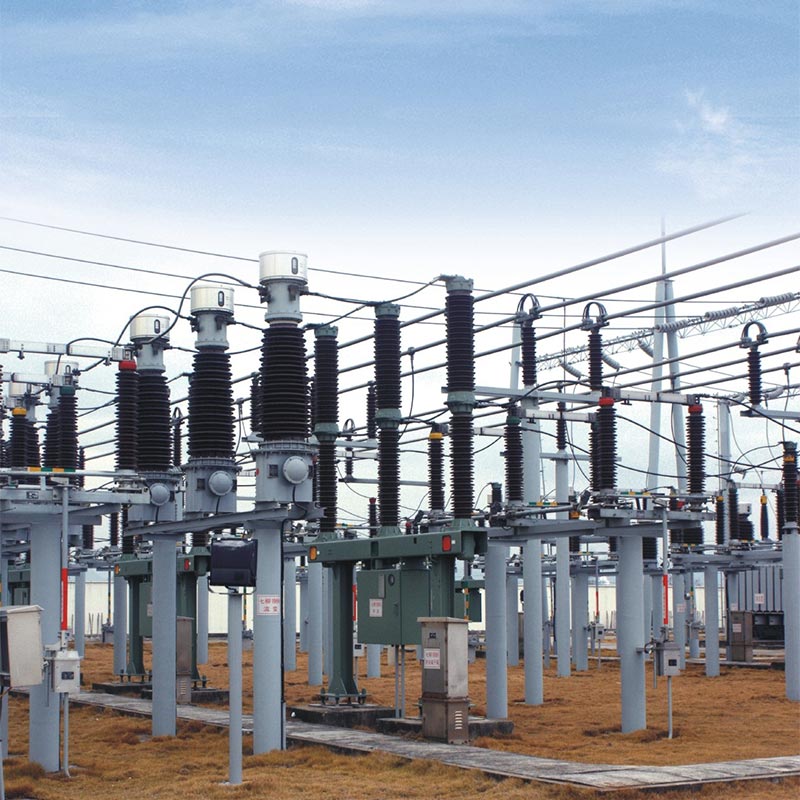

Случај примене у стварном свету

1. Назив пројекта: Пројекат надоградње урбане подстанице 110кВ Источне Кине
2. Локација: провинција Зхејианг, Кина
3. Време: 2024-2025
4. Детаљи: Усуне је обезбедио 36 прекидача ГВ4-126кВ за овај кључни пројекат надоградње градске електричне мреже ради побољшања поузданост напајања комерцијалне и стамбене површине од 20 квадратних километара.
5. Оперативне перформансе: Инсталација и пуштање у рад су успешно завршени у року од 45 дана. Стабилно рад је постигнут под вршним летњим оптерећењем (1,2 пута називне струје) 2025. године, без прегревања или лошег контакта питања. Годишњим изолационим и механичким прегледима нађена је нула недостатака. Оптерећење одржавања је смањено за 40% у поређењу са старим прекидачима, значајно побољшава сигурност одржавања трафостанице.
6. Повратне информације купаца: „Усуне прекидачи су значајно побољшали сигурност и ефикасност трафостанице операција. Њихов квалитет и стабилност су изванредни. Наставићемо да бирамо Усуне као свог жељеног добављача."

Главни технички параметри

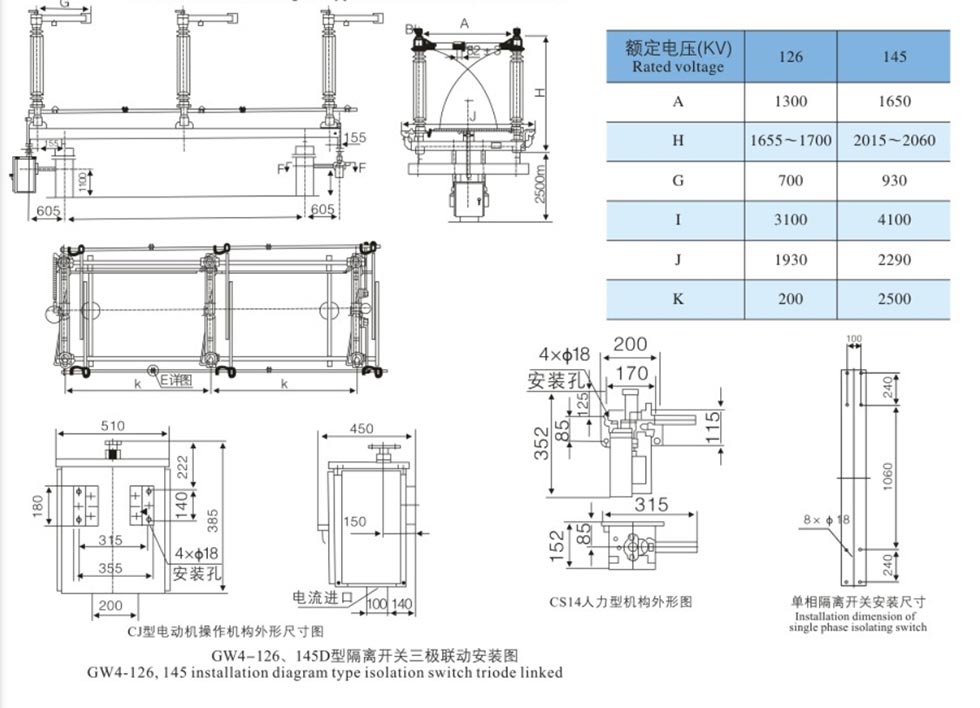

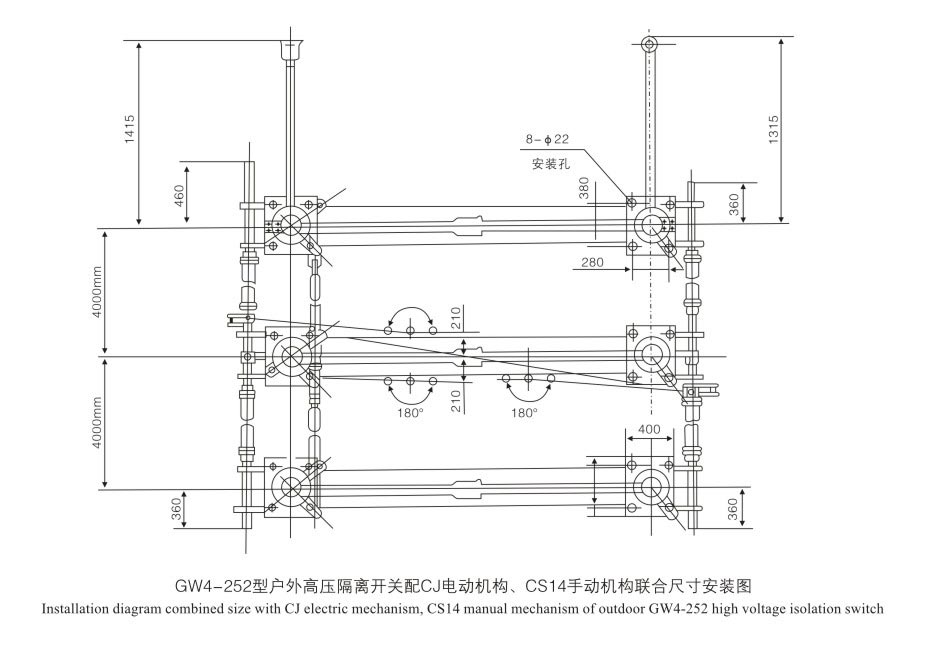

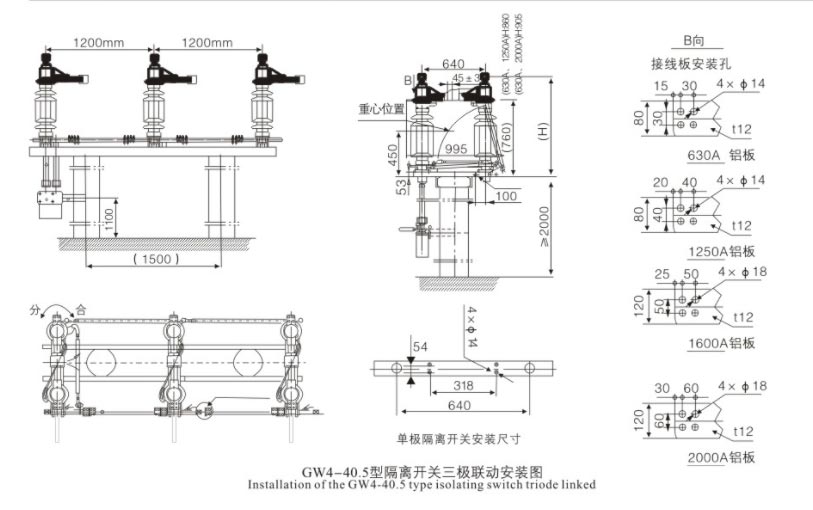

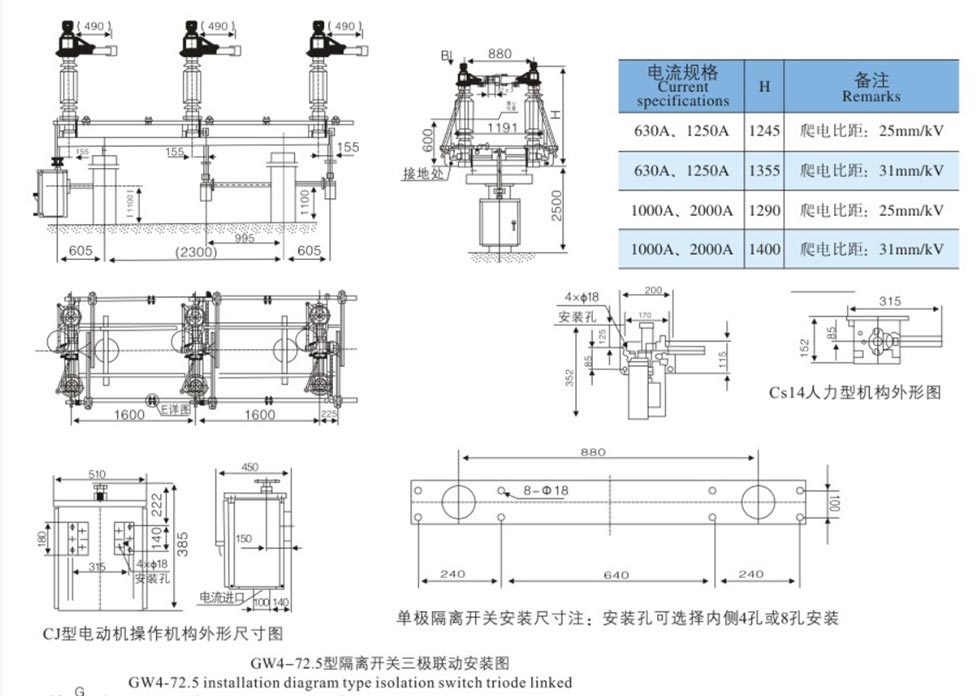

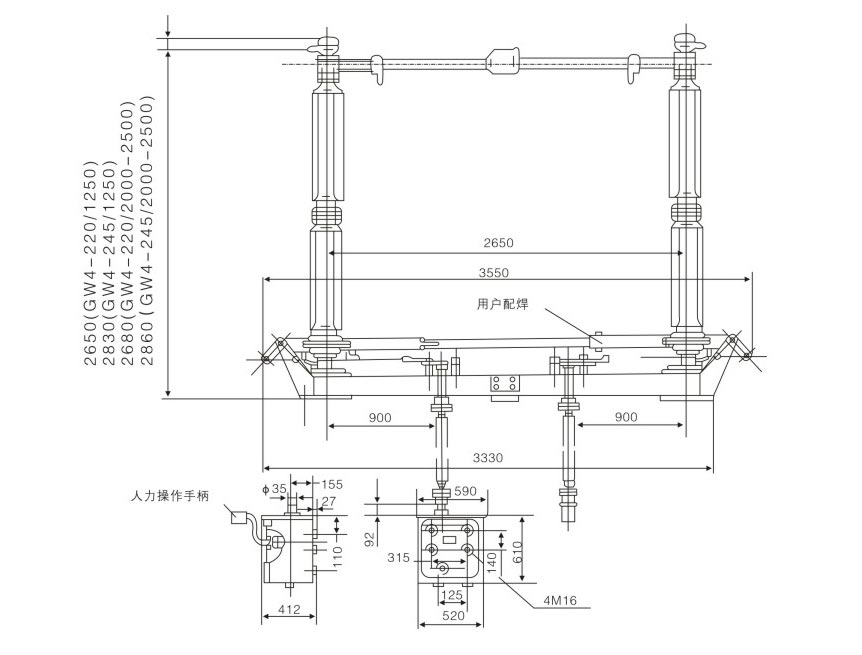

Спољне димензије

Референце пројекта

Пројекат лансирања ракета Цас-спаце

Извештај о тестирању

ФАК

П1: Може ли ГВ4 серија 110кВ 126кВ изолатор прекидача прекинути струју оптерећења или струју кратког споја?

О: Не. Изолатори прекидача 110кв 126кв су дизајнирани само за пребацивање кола под условима без оптерећења са напоном. Морају се користити заједно са прекидачима. Пре рада, коло мора бити искључен помоћу прекидача како би се осигурало искључење струје пре употребе прекидача за искључивање.

П2: За које услове околине је погодан овај производ?

О: Може да ради стабилно у следећим окружењима: температура околине -30℃ до +40℃; надморска висина ≤2000м (више модели надморске висине могу се прилагодити на захтев); степен загађења од општег до умереног до тешког загађења (доступни су модели отпорни на загађење); брзина ветра ≤35м/с; сеизмички интензитет ≤8 степени.

Закључак

Као професионални произвођач високонапонске електричне опреме, Усуне Елецтриц ГВ4 серија 110кв 126кв Изолатори изолатора прекидача за искључивање комбинују напредан дизајн, висококвалитетне материјале и прецизну производњу, што их чини идеалним избором за електране, трафостанице и велике индустријске објекте. Они пружају сигурно, поуздана и дуготрајна заштита електричне изолације. Заснован на свеобухватном систему квалитета и зрелом пољу Усуне је посвећен пружању подршке различитим пројектима критичне енергетске инфраструктуре широм света.
