Прекидач за искључивање Усуне Гв4 је посебно дизајниран за трофазне АЦ 50Хз/60Хз системе напајања. Његов примарни функција је да повеже или искључи високонапонска кола под напоном, без оптерећења и да обезбеди видљиво електрична изолација за одржавање сабирница, прекидача, трансформатора и других високонапонских опреме.
-ГБ 1985-2004: АЦ високонапонски прекидачи и прекидачи за уземљење
-ИЕЦ 62271-102: Високонапонска расклопна и управљачка опрема
-ГБ/Т 11022: Опште спецификације за високонапонску расклопну и управљачку опрему

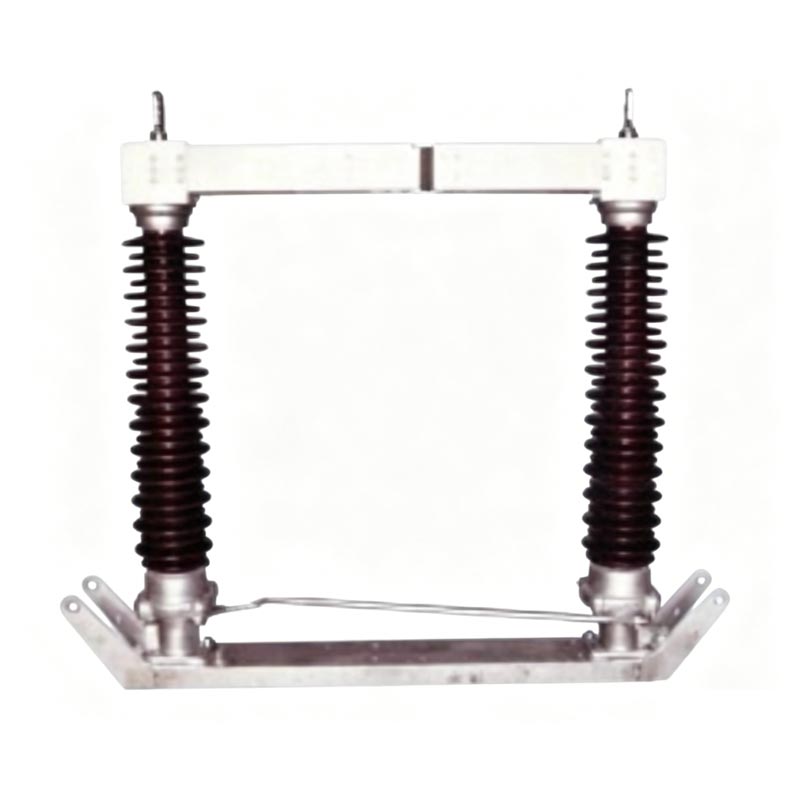

Серија ГВ4: Двоструки изолатор, хоризонтално ротирајући, прекинутог типа
1. Двострука конструкција изолатора, два стубна изолатора по фази се ротирају хоризонтално за 90° синхроно.
2. Главни контакти су централно прекинути, посребрени бакарни контакти, мали отпор контакта и добра проводљивост.
3. База је израђена од вруће поцинкованог челика, са заптивеним лежајевима, отпорна на корозију и издржљива.
4. ГВ4 прекидач за искључивање може бити опремљен једностраним или двостраним прекидачима за уземљење, са механичким
међусобно блокирање како би се осигурала радна сигурност.
5. Радни механизам може бити ручни (ЦС14Г, ЦС17Г) или електрични (ЦЈ6Б, ЦЈ11, КСЦЈ-И).
| Параметар | Спецификација |
| Називни напон | 126кВ (110кВ систем) |
| Називна фреквенција | 50Хз |
| Називна струја | 630А, 1250А, 1600А, 2000А, 2500А |
| Називна краткотрајна отпорна струја (1с) | 31,5 кА, 40 кА, 50 кА |
| Називна вршна отпорна струја | 80кА, 100кА, 125кА |
| Издржљиви напон на суви АЦ 1 мин | - На уземљење: 140кВ- Преко прекида: 160кВ |
| Радна температура | -40°Ц до +40°Ц |
| Висина | ≤ 2000м |

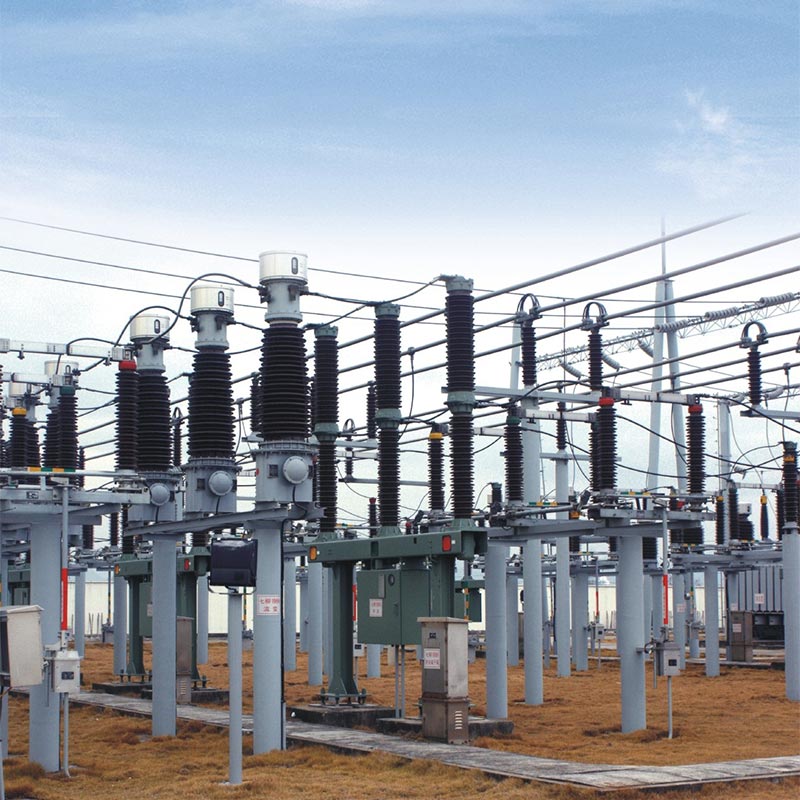

110кВ... Пројекат трафостанице за ветар
Овај пројекат се налази у северном региону са значајним температурним разликама и захтева високу опрему поузданост и отпорност на хладноћу. Пројектом је одабрано више прекидача Усуне ГВ4, опремљених електричном енергијом механизама и двостраних уземљивача. Дуги низ година од пуштања у рад, опрема ради стабилно, са поузданим механичким деловањем и одличном отпорношћу на корозију, ефикасно обезбеђујући сигурност одржавања трафостанице и свакодневну ефикасност рада, зарађујући високе похвале од корисника.
| Ставка | Јединица | Параметерс | |||||
| Називни напон | кВ | 40.5 | 72.5 | 126 | 145 | ||
| Називни ниво изолације | 1 мин отпорни напон фреквенције напајања (ефективна вредност) | На земљи | кВ | 95 | 160 | 230 | 275 |
| Прелом | кВ | 118 | 200 | 230+70 | 275+85 | ||
| Називна отпорна струја муње (врх) | На земљи | кВ | 185 | 350 | 550 | 650 | |
| Прелом | кВ | 215 | 410 | 550+110 | 650+120 | ||
| Називна фреквенција | Хз | 50/60 | |||||
| Називна струја | A | 630~4000 | 630~4000 | 630~4000 | 630~4000 | ||
| Називна краткотрајна отпорна струја | кА | 20、31,5、40、50 | 20、31,5、40、50 | 20、31,5、40、50 | 20、31,5、40、50 | ||
| Називна вршна отпорна струја | кА | 50、80、100、125 | 50、80、100、125 | 50、80、100、125 | 50、80、100、125 | ||
| Називно трајање кратког споја | Нож/Мач | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| Називно механичко оптерећење терминала | Хоризонтално и вертикално | N | 1250 | 1250 | 1250 | 1250 | |
| Хоризонтално | N | 750 | 750 | 750 | 750 | ||
| Вертикална сила | N | 1000 | 1000 | 1000 | 1000 | ||
| Пузна удаљеност | мм | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| Механички живот | Тимес | 5000 | 5000 | 1000 | 5000 | ||
| Мотор актуатор | Модел | ЦЈ | ЦЈ | ЦЈ | ЦЈ | ||
| Напон мотора | V | АЦ380、АЦ220、ДЦ220、ДЦ110 | |||||
| Петља за контролу напона | V | АЦ380、АЦ220、ДЦ220、ДЦ110 | |||||
| Поени, време затварања | s | 7±1 | |||||
|
Људски актуатор |
Модел | ЦС14 ЦС17 | |||||
| Напон електромагнетне браве | V | АЦ220、ДЦ220、ДЦ110 | |||||
• Изолатори: Нема пукотина, оштећења или прљавштине.
• Контакти: Чиста, посребрена површина нетакнута.
• Причвршћивачи: сви завртњи стегнути.
• Механизам: глатка ротација; подмазати покретне делове.
• Вертикалност изолатора: Подешавање помоћу подметача (макс. 3 мм по локацији).
• Трофазна синхронизација: Подесите полугу радилице и полуге.
• Контактни притисак: Осигурајте правилно уметање и притисак.
• Радите само под БЕЗ ОПТЕРЕЋЕЊА; потврдите да је прекидач отворен.
• Ручни рад: Користите ручку за управљање; избегавајте прекомерну силу.
• Моторизовани рад: Користите локалну/даљинску контролу; положај монитора.
• Интерлоцк: Немојте форсирати рад ако је блокиран.
• Периодични ремонт: сваке 1-2 године.
• Очистите изолаторе и контакте; применити индустријски вазелин.
• Подмажите лежајеве и делове преноса.
• Проверите да ли су олабављени завртњи, истрошени контакти и оштећење изолатора.
• Након кратког споја: Одмах прегледајте.
• Не може да ради: Проверите блокаду, заглављену полугу или грешку мотора.
• Асинхроне фазе: Подесите шипке за унакрсно повезивање.
• Прегревање контакта: Очистите и поново затегните; провери посребреност.
О: Не. ГВ4 прекидач за искључивање је погодан само за изолацију и пребацивање само под напоном, без оптерећења условима. Нема могућности гашења лука и строго је забрањен рад под оптерећењем. То мора се користити заједно са прекидачем.
О: Механичка блокада обезбеђује сигуран радни редослед: главни прекидач отворен → прекидач за уземљење затворен; прекидач за уземљење отворен → главни прекидач затворен, спречавајући погрешан рад и осигуравајући сигурност одржавања особља.
О: Стандардни тип је погодан за окружења са надморском висином од ≤2000м и температуром од -40℃ до +40℃, који могу задовољити потребе већине трафостаница на отвореном; за посебне висинске или јако загађене области, ојачана изолација и решења против корозије могу се прилагодити.
