110кв 1250а 2000а растављач прекидач

Прекидач 110кВ 1250А 2000А је трофазни АЦ 50Хз спољни високонапонски електрични уређај са називни напон од 126кВ (ниво 110кВ) и називна струја од 1250А/2000А. Углавном се користи за отварање и затварање операције под условима без оптерећења, поуздано изолујући опрему за одржавање од водова под напоном и формирајући јасно видљив прелом.

Усуне, као професионална фабрика специјализована за истраживање и развој и производњу високонапонских разводних уређаја, нуди производи за главне преносне подстанице 110кВ, који испуњавају услове за безбедан рад електроенергетске мреже.

Структурне карактеристике

1. Двостубна хоризонтална ротирајућа структура

Свака фаза има две изоловане колоне које се ротирају синхроно за 90° хоризонтално да би се постигло отварање и затварање; тхе база је направљена од топло поцинкованог челика са заптивеним лежајевима, што га чини отпорним на корозију и издржљивим.

2. Контактни систем високе проводљивости

Главни контакти растављача 110кВ 1250А 2000А подељеног типа су направљени од посребреног бакра, што резултира низак отпор контакта, висок капацитет носивости струје и минимално прегревање током дуготрајног рада.

3. Опциони прекидач за уземљење и блокада

Модели са прекидачима за уземљење опремљени су поузданим механичким блокадама, стриктно пратећи редослед "главни прекидач отворен → прекидач за уземљење затворен; прекидач за уземљење отворен → главни прекидач затворен", ефикасно спречава погрешна операција.

4. Флексибилни оперативни механизам

Може се конфигурисати са ЦС14Г или ЦС17Г ручним механизмима, или ЦЈ6Б или ЦЈ11 електричним механизмима, подржавајући локалне и даљински управљач.

Главни технички параметри

Предности примене

1. Висока поузданост

- Произведено коришћењем напредне производне опреме и ригорозних метода тестирања како би се осигурала конзистентност производа и стабилност.
- Стандардни висококвалитетни материјали и изузетна израда постављају чврсту основу за квалитет производа.
- Свеобухватан систем управљања квалитетом покрива цео производни процес од складиштења сировина до испорука готовог производа.

2. Широка прилагодљивост на животну средину

- Стандардни модели могу стабилно да раде у температурном опсегу од -40℃ до +40℃, погодно за већину региона.
- Тип отпоран на загађење (ГВ4-126В) има побољшану изолацију, што га чини идеалним за јако загађена подручја као што су приобални региони, индустријска подручја или подручја са високом прашином, сланим спрејом или хемијском корозијом.
- Може да издржи тешке временске услове као што су јак ветар, јака киша, мећаве.

3. Безбедан и згодан рад

- Јасан механички механизам за закључавање ефикасно спречава погрешне радње, осигуравајући безбедност особља и опреме.
- Прекидач 110кВ 1250А 2000А има компактну структуру, захтева мало простора за инсталацију, што га чини лако се инсталира, подешава и одржава.
- Видљиве тачке прекида обезбеђују интуитивну сигурност за операције одржавања.

Практичан случај примене

1. Студија случаја: 110кВ трафостаница ветропарка у југоисточном приобалном подручју

2. Позадина пројекта: Ветроелектрана од 110 кВ која се налази у југоисточној обалној области Кине, области са високим садржајем соли концентрације прскања, висока влажност и озбиљно загађење.

3. Примењени производ: Усуне ГВ4-126В 2000А прекидач за искључивање против загађења (12 комплета)

4. Резултати имплементације:
- Успешно је радио 5 година без икаквих кварова, прилагођавајући се суровим приобалним окружењем сланог прскања.
- Композитни изолатор против загађења одржао је одличне перформансе изолације, без испуштања пузања или прескок загађења.
- Посребрени контакти су остали светли, са стабилним контактним отпором, а испод није дошло до прегревања дуготрајна радна струја од 1800А.

5. Повратне информације менаџера пројекта: „Прекидач за искључивање Усуне показао је одличне перформансе против загађења, у потпуности испуњавање строгих еколошких захтева приобалних ветроелектрана“.

Главни технички параметри

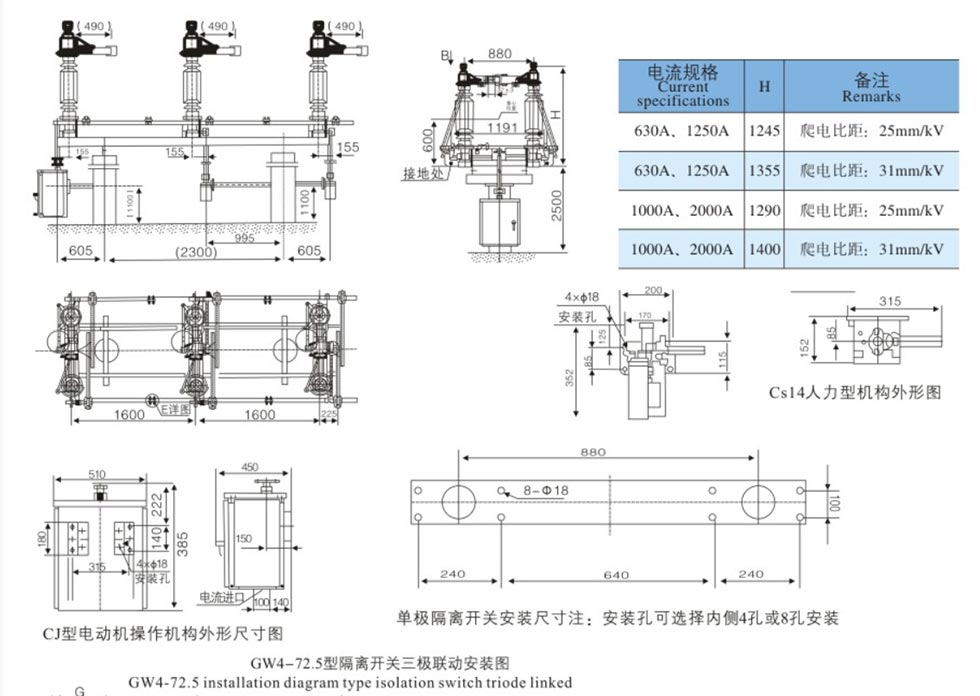

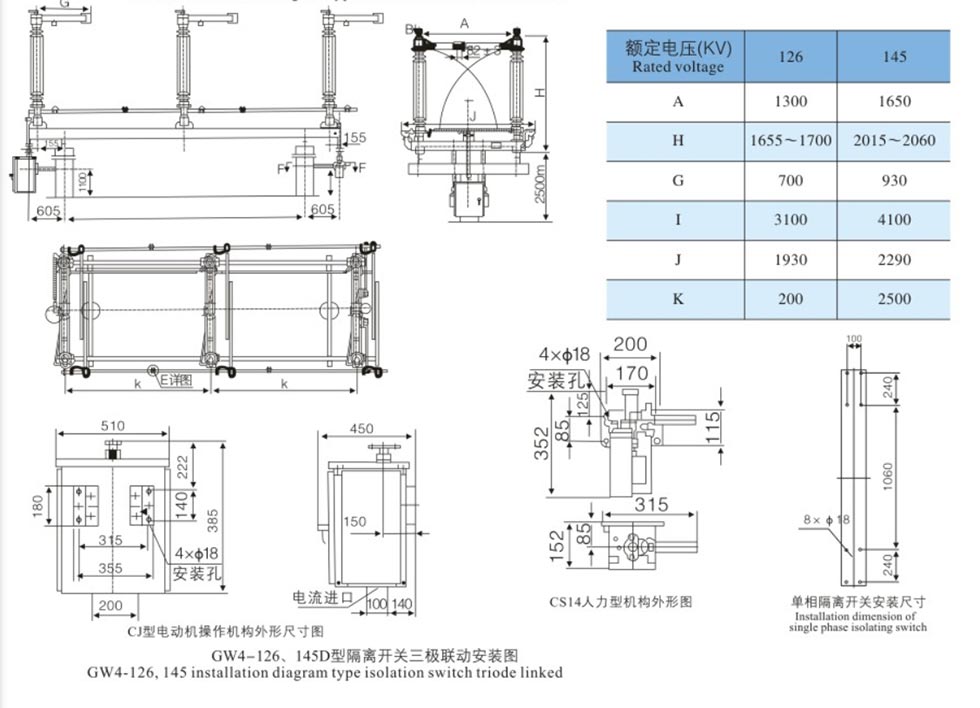

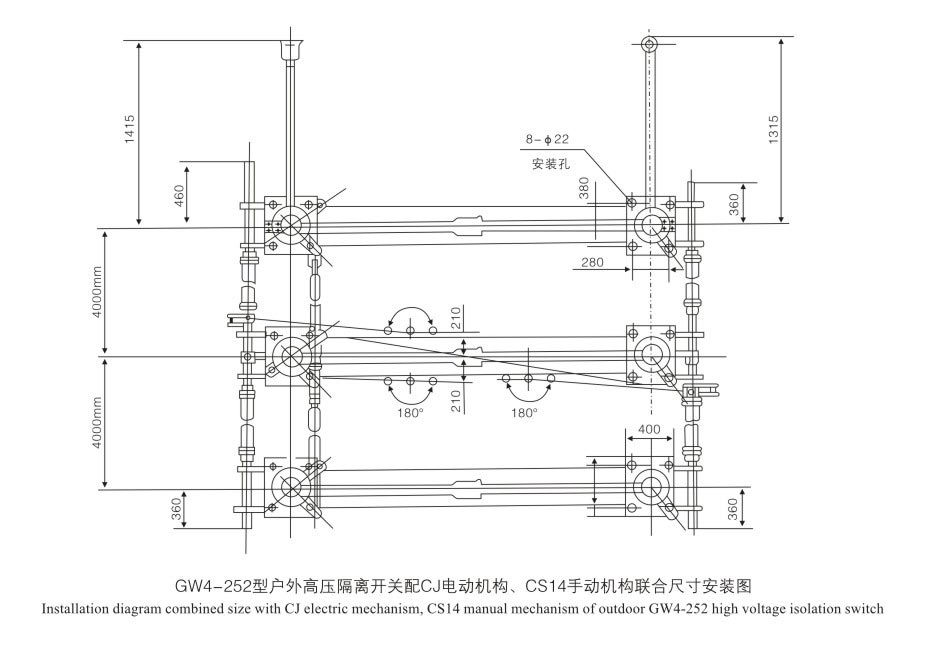

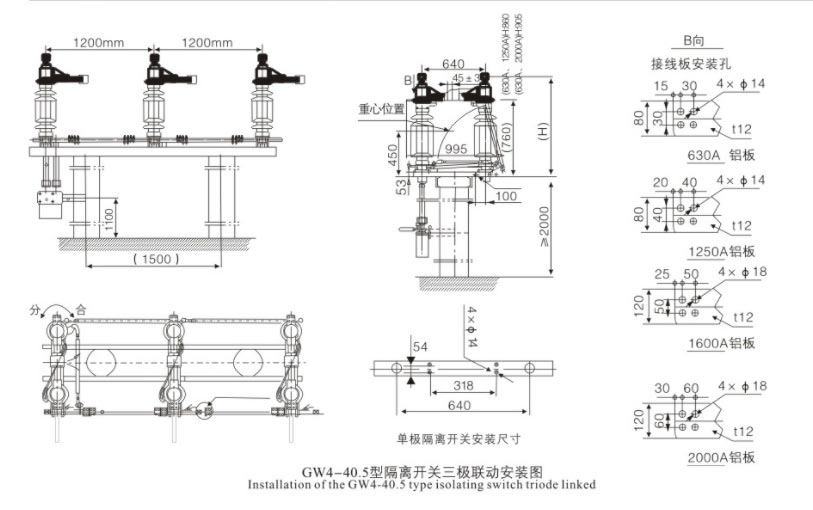

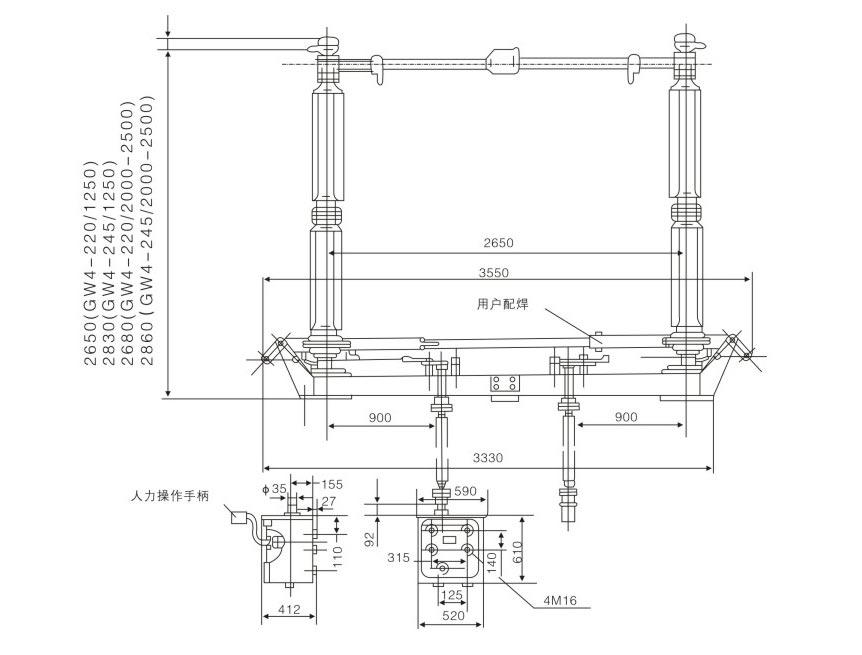

Спољне димензије

ИНСТАЛАЦИЈА И ПУШТАЊЕ у рад

1. Преглед пре инсталације

• Изолатори: Нема пукотина, оштећења или прљавштине.
• Контакти: Чиста, посребрена површина нетакнута.
• Причвршћивачи: сви завртњи стегнути.
• Механизам: глатка ротација; подмазати покретне делове.

2. Подешавање

• Вертикалност изолатора: Подешавање помоћу подметача (макс. 3 мм по локацији).
• Трофазна синхронизација: Подесите полугу радилице и полуге.
• Контактни притисак: Осигурајте правилно уметање и притисак.

ОПЕРАЦИЈА

• Радите само под БЕЗ ОПТЕРЕЋЕЊА; потврдите да је прекидач отворен.
• Ручни рад: Користите ручку за управљање; избегавајте прекомерну силу.
• Моторизовани рад: Користите локалну/даљинску контролу; положај монитора.
• Интерлоцк: Немојте форсирати рад ако је блокиран.

ОДРЖАВАЊЕ

• Периодични ремонт: сваке 1-2 године.
• Очистите изолаторе и контакте; применити индустријски вазелин.
• Подмажите лежајеве и делове преноса.
• Проверите да ли су олабављени завртњи, истрошени контакти и оштећење изолатора.
• Након кратког споја: Одмах прегледајте.

РЕШАВАЊЕ ПРОБЛЕМА

• Не може да ради: Проверите блокаду, заглављену полугу или грешку мотора.
• Асинхроне фазе: Подесите шипке за унакрсно повезивање.
• Прегревање контакта: Очистите и поново затегните; провери посребреност.

Референце пројекта

Пројекат лансирања ракета Цас-спаце

Извештај о тестирању

ФАК

П1: Које су главне разлике између прекидача 1250А и 2000А?

О: Основна разлика је називна струјна носивост. 1250А је погодан за средње оптерећење 110кВ трафостанице, док је 2000А погодан за улазна и излазна кола главног трансформатора велике струје. Тхе структура, класа изолације и уградне димензије су у основи исте.

П2: Може ли се овај прекидач растављача 110кВ 1250А 2000А користити у приобалним или високо загађеним подручјима?

О: Да. Доступни су производи против загађења (В-тип), са стазом пузања од 31,5 мм/кВ. Они користе порцелански изолатори против загађења или композитни изолатори, и отпорни су на слани спреј и корозију прашине.

П3: Као добављач, коју техничку подршку Усуне може да пружи?

О: Можемо да обезбедимо решења за избор, инсталацијске цртеже, упутства за пуштање у рад на лицу места и бесплатну поправку услуге током гарантног рока. Стандардни модели се испоручују брзо како би се задовољили временски захтеви снаге мрежни пројекти.
