Високонапонски растављач

Високонапонски растављачи серије Усуне ГВ8 и ГВ13 за системе неутралног уземљења трансформатора су високонапонски на отвореном електрична опрема посебно дизајнирана за системе уземљења неутралне тачке трансформатора. Погодно за 50Хз/60Хз АЦ система, доступни су у спецификацијама напона 40,5 кВ, 72 кВ и 110 кВ. Њихова основна функција је безбедно пребацивање стање прикључка неутралне тачке трансформатора под условима без оптерећења, испуњавајући безбедносне захтеве за напајање пребацивање режима рада система и одржавање опреме.

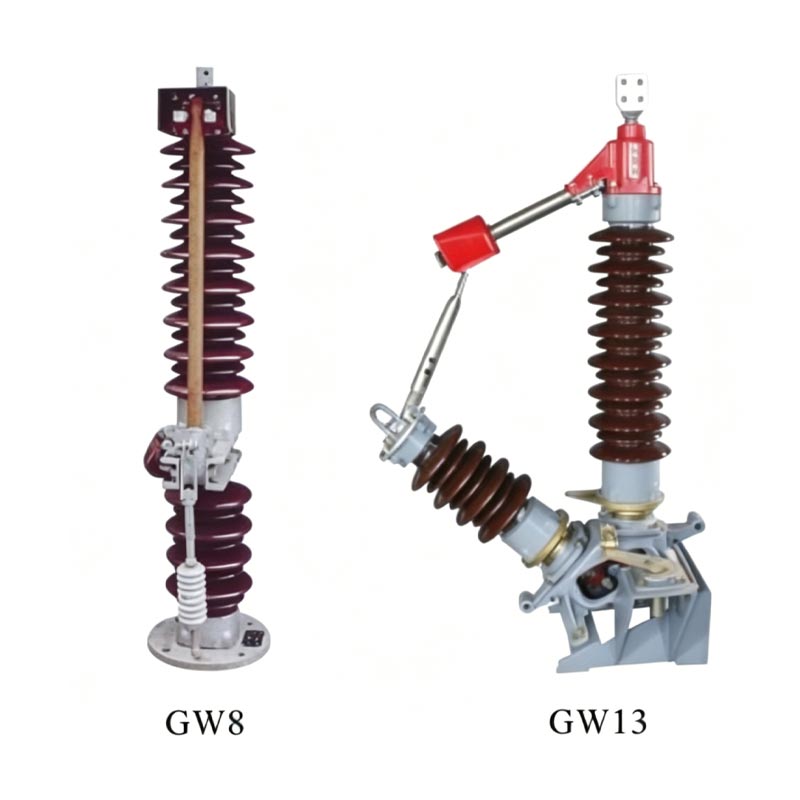

Модели производа и оперативни механизми

1. ГВ8 серија: Може бити опремљена електричним механизмом за рад типа ЦЈ или ручним механизмом за управљање типа ЦС8, погодан за сценарије уземљења неутралне тачке у конвенционалним трафостаницама.

2. Серија ГВ13: Може бити опремљена са електричним погонским механизмом типа ЦЈ или ручним управљањем типа ЦС14 механизам, који нуди флексибилнији рад и већу поузданост.

Структура производа

Високонапонски растављачи серије ГВ8 и ГВ13 за системе уземљења неутралног трансформатора имају једнополни структура, углавном састављена од стуба и радног механизма.

1. Поле Боди

Укључује базу, изолатор стуба, проводну руку, контакте, итд. Изолатор стуба обезбеђује поуздану електричну изолација, проводни крак и контакти чине главно проводно коло, а база обезбеђује стабилност инсталација.

2. Оперативни механизам

Покреће проводну руку да се окреће преко везе, остварујући дејство отварања и затварања растављача прекидач. Прецизно позиционирање и стабилан рад обезбеђују јасно и поуздано одвајање након отварања.

Карактеристике и предности производа

1. Високе безбедносне перформансе

Користи висококвалитетне изолационе материјале и прецизан дизајн контакта, са одличном чврстоћом изолације и перформансе гашења лука, обезбеђујући безбедно пребацивање без оптерећења.

2. Флексибилан рад

Подржава и електрични и ручни режим рада, прилагођавајући се аутоматској контроли и ручном раду на лицу места потребе различитих сценарија.

3. Снажна прилагодљивост животној средини

Дизајниран посебно за спољашњу употребу, отпоран на високе и ниске температуре, влажност, корозију и загађење, погодан за разна оштра спољашња окружења.

4. Стабилан и поуздан рад

Строги избор материјала и контрола процеса, заједно са свеобухватним системом управљања квалитетом, резултирају а ниска стопа кварова и дуготрајан стабилан рад.

5. Једноставна структура и практично одржавање

Компактна структура, једноставна инсталација и одржавање, ефикасно смањујући накнадни рад и одржавање трошкови.

Апплицатион Цасе

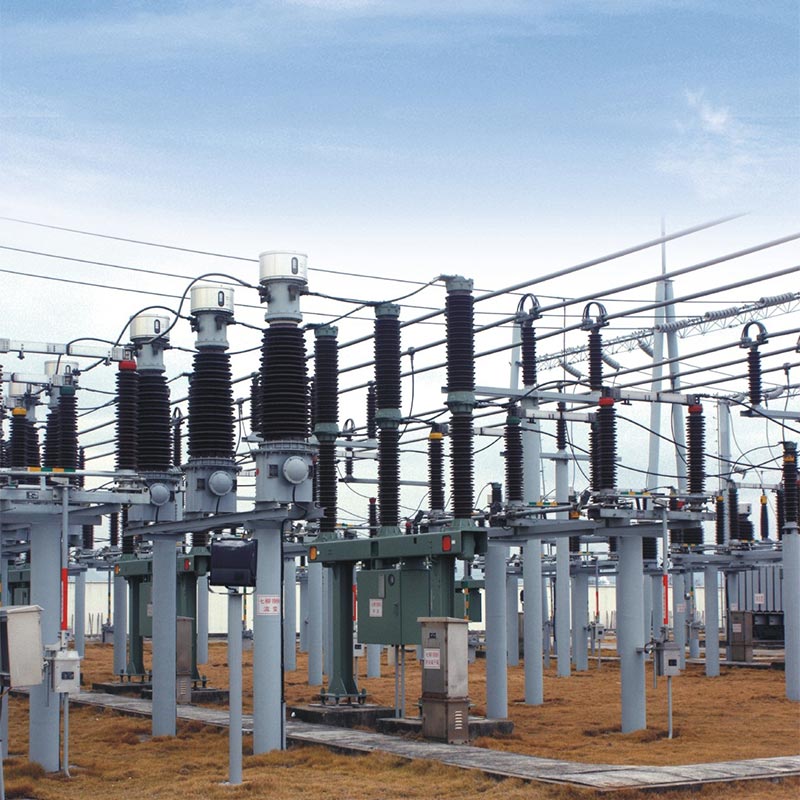

Случај 1: 220кВ урбана подстаница у источној Кини

Урбана централна трафостаница од 220кВ у источној Кини користи високонапонски растављач Усуне ГВ8-110кВ за трансформатор Систем неутралног уземљења за његов главни трансформатор. Ова трафостаница је одговорна за снабдевање града електричном енергијом центар, који захтева изузетно високу поузданост и сигурност опреме. Од пуштања у рад 2022. опрема је успешно завршио хиљаде операција пребацивања неутралне тачке. Током годишњег одржавања и мреже подешавања режима рада, његов флексибилан рад и поуздане перформансе контакта су ефикасно осигурале личну безбедност особља за одржавање и стабилан рад електричне мреже.

Студија случаја 2: Подстаница северозападне ветроелектране

Велика трафостаница ветропарка у северозападној Кини одабрала је високонапонске растављаче Усуне ГВ13-72кВ за неутрални систем уземљења трансформатора. Регион има оштре природне услове, са великим температурним разликама, јаким ветровима и пешчане олује, и велика надморска висина. Производи серије ГВ13, са својом одличном прилагодљивошћу на отвореном и корозијом отпора, стабилно раде више од три године, ефикасно сарађујући са трансформатором ветропарка Систем заштите неутралне тачке уземљења како би се осигурао сигуран и стабилан рад производње енергије ветра систем и несметано повезивање електричне енергије у мрежу.

Главни технички параметри

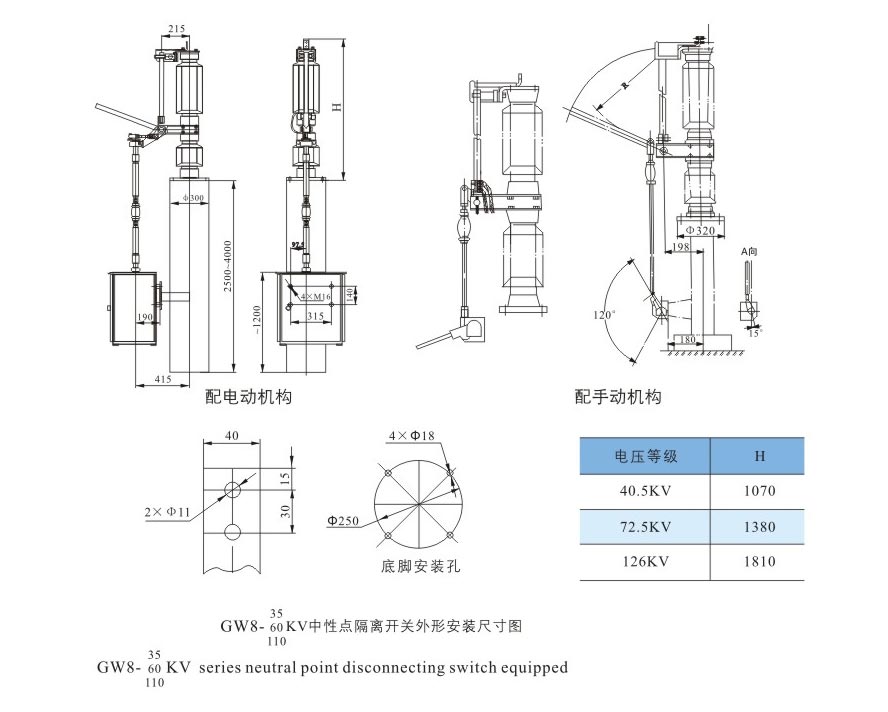

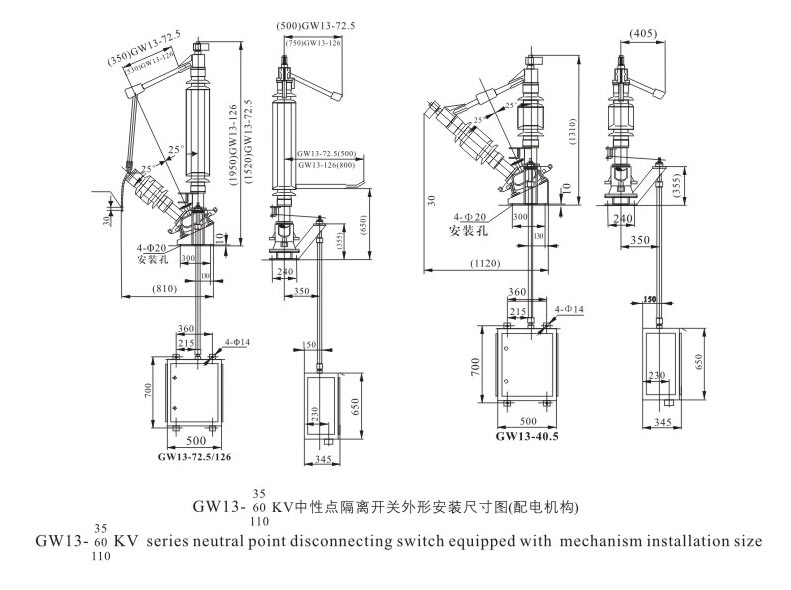

Спољне димензије

Референце пројекта

Пројекат лансирања ракета Цас-спаце

Извештај о тестирању

ФАК

П1: Које су главне разлике између прекидача неутралне тачке серије Усуне ГВ8 и ГВ13?

О: Основна разлика лежи у одговарајућем оперативном механизму и неким структуралним дизајном. Серија ГВ8 је опремљен електричним механизмом типа ЦЈ или ручним механизмом типа ЦС8; серија ГВ13 је опремљена а Електрични механизам типа ЦЈ или ручни механизам типа ЦС14. Структурно, има оптимизован ротирајући контакт дизајн, који нуди побољшане могућности самочишћења и бољу погодност за оштре спољашње средине.

П2: Да ли се Усуне неутрални прекидачи за уземљење могу користити у подручјима на великим надморским висинама и високим температурама?

О: Да. Ова серија је дизајнирана посебно за употребу на отвореном, са јаком прилагодљивошћу околини. Може да ради обично на висинама ≤1000м (веће висине се могу прилагодити) и на температурама у распону од -40℃ до +40℃. То поседује одличну отпорност на влагу, отпорност на загађење и отпорност на корозију. Специјални антикорозивни и третмани против залеђивања могу се обезбедити према захтевима корисника.

Закључак

Трансформатори серије Усуне ГВ8 и ГВ13 (високонапонски раскид за систем уземљења неутралног трансформатора) су висококвалитетни производи који интегришу напредну технологију, поуздан квалитет и одличне перформансе. Као а професионални произвођач и добављач у Кини, Усуне се увек прво придржава принципа квалитета и клијента пре свега, пружајући безбедна, поуздана и ефикасна решења за електричну опрему високог напона за свет купаца електроенергетског система. Међу њима, производи прекидача за уземљење неутралне тачке су постали широко распрострањени признање и поверење купаца електропривреде због њиховог богатог практичног искуства у примени и свеобухватна услуга након продаје.
