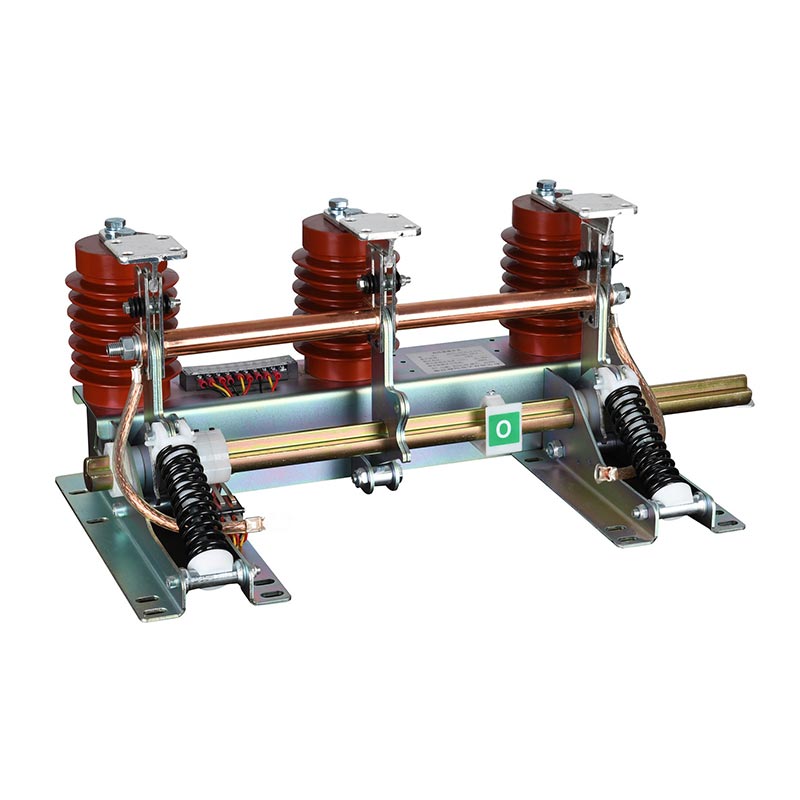

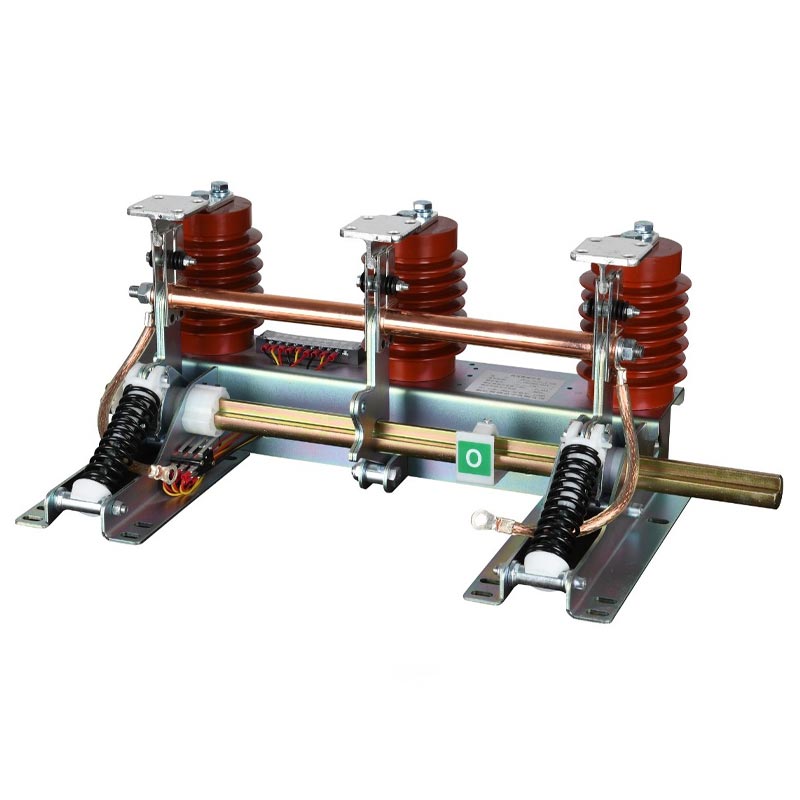

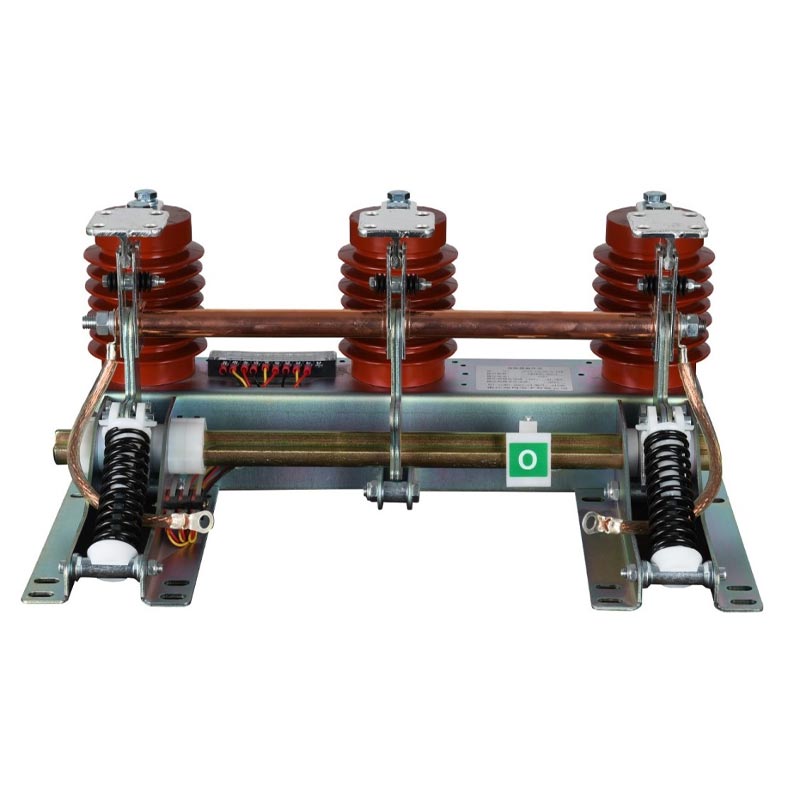

Прекидач за уземљење Јн15

Прекидач за уземљење Усуне Јн15 је погодан за системе наизменичне струје од 12кВ и испод 50Хз. Посебно дизајниран за кола сигурносно уземљење, може се користити са различитим високонапонским разводним уређајима за пружање критичне заштите уземљења током одржавање опреме или нестанак струје. Поузданим отпуштањем заосталог напона и издржавањем струје кратког споја, обезбеђује сигурност особља за одржавање и електричне опреме.

Као професионални произвођач, Усуне серија производа има компактну и робусну структуру, омогућавајући стабилан рад у тешким затвореним окружењима са високом влажношћу, високим нивоом прашине и умереним загађењем. У потпуности је у складу са ГБ1985-89 и међународним ИЕЦ129 стандардима, обезбеђујући конзистентност производа и глобалну применљивост.

Основни технички параметри

Основне предности производа

1. Сигурно и поуздано

Прекидач за уземљење Јн15 је опремљен прецизним механичким механизмом за блокирање како би се спречио погрешан рад (као што је затварање под напоном); поседује одличну отпорност на кратки спој, способан за издржава краткотрајну струју од 31,5кА/4с и вршну струју од 80кА, одржавајући структурални интегритет у догађај квара; висококвалитетне изолационе компоненте нуде високу изолациону чврстоћу, отпорне су на влагу и отпоран на загађење и обезбеђује стабилан дуготрајан рад.

2. Компактан и једноставан за употребу

Оптимизована компактна структура омогућава флексибилну инсталацију у различитим високонапонским разводним уређајима (као што је КИН28 и ХКСГН типови); јасни индикатори статуса и приступни портови без алата олакшавају практичан рад и одржавање; покретни делови су направљени од материјала отпорних на корозију и прецизно подмазани, обезбеђујући несметан рад за преко 2000 циклуса.

3. Широка применљивост и усклађеност са стандардима

Прекидач за уземљење Јн15 је компатибилан са 6,6–12кВ системима и може се ускладити са свим главним високонапонским разводни уређај. У потпуности је у складу са стандардима ГБ1985-89 и ИЕЦ129, што га чини погодним за различите пројекте и на домаћем и међународном плану. Може поуздано да ради у затвореним окружењима са температурама у распону од -10℃ до +40℃, надморске висине ≤1000м, влажности 95% и нивоа загађења класе ИИ.

4. Осигурање квалитета фабрике

Прекидач за уземљење Јн15 се производи у напредној фабрици Усуне, користећи аутоматизоване производне линије и ригорозне испитивање квалитета. Сваки производ се подвргава динамичким, статичким и изолационим тестовима пре него што изађе из фабрике. А професионални тим за истраживање и развој може да обезбеди прилагођене конфигурације на основу специфичног напона, струје или инсталације захтевима.

Случај примене у стварном свету: Пројекат дистрибуције електричне енергије у урбаном комерцијалном комплексу

1. Позадина пројекта

Комерцијални комплекс од 320.000㎡ у источној Кини захтева сигуран и поуздан систем дистрибуције електричне енергије од 10 кВ, укључујући осам високонапонских разводних просторија типа КИН28А-12. Потребни су стабилни прекидачи за уземљење да би се осигурала сигурност одржавања и заштиту система.

2. Решење и имплементација

Извођач је одабрао прекидач за уземљење Усуне Јн15 (укупно 64 јединице), који одговара свим долазним и одлазним линијама и ПТ ормари. Монтажа је изведена по стандардним процедурама, постижући механичку и електричну преклапање са разводним апаратом. Током пуштања у рад, рада, блокирања и тестирања отпорности на кратки спој сви су у складу са дизајном и националним стандардима.

3. Достигнућа пројекта

- Безбедност у раду: Радио без квара више од 3 године, завршавајући 18 циклуса одржавања без икаквих опасности од електричне безбедности.
- Стабилност система: Успешно издржао 3 квара кратког споја без оштећења опреме, скраћујући нестанак струје време опоравка.
- Ефикасно одржавање: јасни индикатори статуса и практичан рад, смањујући време одржавања уземљења приближно 40%.
- Повратне информације купаца: „Прекидач Усуне ЈН15-12 је поуздан и једноставан за употребу, кључан за укупну сигурност напајања комплекса. То ће бити приоритетни избор за будуће пројекте“.

Главни технички параметри

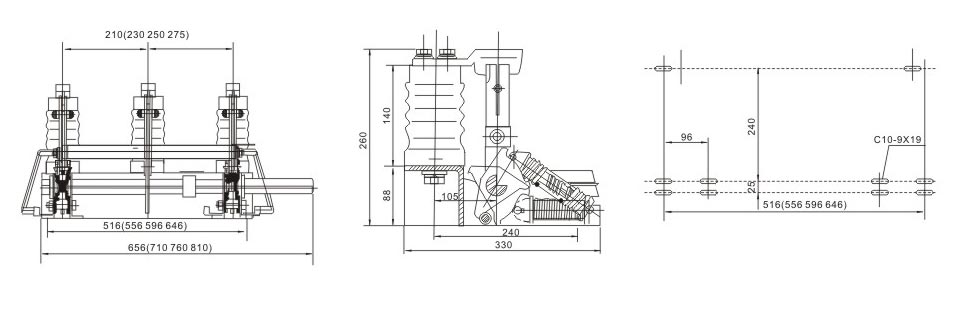

Спољне димензије

Референце пројекта

Пројекат лансирања ракета Цас-спаце

Извештај о тестирању

ФАК

П1: Са којим типовима расклопних уређаја може бити компатибилан прекидач за уземљење Усуне Јн15?

О: Компатибилан са свим главним затвореним високонапонским склопним уређајима, као што су КИН28А-12, ХКСГН-12, КСГН2-12, итд., погодан за 6.6кВ/10кВ/11кВ/12кВ системе и стандардне 150мм/165мм/210мм/250мм фазни размак; специјални ормари могу можете прилагодити тако што ћете контактирати Усуне.

П2: Какво је одржавање потребно за прекидач за уземљење ЈН15?

О: Препоручени план одржавања:
- Сваких 6 месеци: Визуелна провера, провера хабања, корозије, лабавих спојева и услова блокирања.
- Годишње: Тест рада, провера глаткоће отварања и затварања и исправности међусобног закључавања.
- Сваких 5 година: Тест перформанси, провера изолације и способности отпорности на кратак спој према стандарди.
- Сваке 2 године: Одржавање подмазивања, наношење мазива на покретне делове ради продужења века трајања.

П3: Може ли се ЈН15-12 користити на висинама изнад 1000м или у корозивним срединама?

О: Стандардни модели су погодни за висине ≤1000м, загађење класе ИИ и некорозивна окружења. За надморске висине >1000м или корозивне (хемијске, морске соли) окружења, Усуне нуди побољшане производе, укључујући ојачана изолација, антикорозивни премази и дизајн који зависи од висине. Контактирајте наш технички тим за прилагођена решења.

Закључак

Усуне ЈН15-12 серија затворених високонапонских прекидача за уземљење комбинује сигурност, поузданост и свестраност, прилагођавање електроенергетским системима 6,6–12кВ. Они испуњавају светске стандарде и доказани су у стварним пројектима, правећи их идеалан избор за заштиту уземљења. Као професионални кинески добављач, Усуне обезбеђује производе високог квалитета и свеобухватну техничку подршку за различите пројекте у електродистрибуцији, индустрији и трговини.
