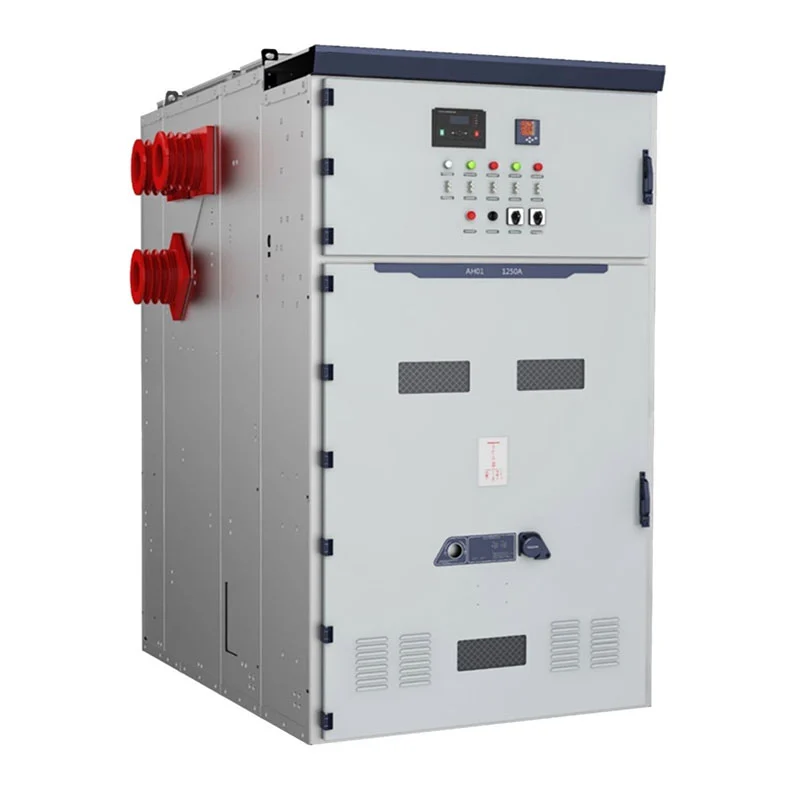

КИН61-40.5 33кВ Индоор ВЦБ разводни панел је развијен за пројекте који захтевају већи напон у затвореном простору платформа за дистрибуцију. Његова конфигурација комбинује извлачиви вакуумски прекидач, затворен у металу конструкција, одвојени електрични одељци, системи сабирница, кабловске везе и секундарна контролна опрема у интегрисану линију разводних уређаја.
Усуне послује у складу са системима управљања ИСО 9001, ИСО 14001 и ИСО 45001. Опрема је пројектована према применљиви ИЕЦ и ГБ стандарди, са ЦЕ сертификатом доступним за применљива тржишта.
За дистрибутивне системе класе 33кВ и 36кВ, избор расклопних уређаја захтева више од једноставног усклађивања са номиналним напон. Инжењери треба да узму у обзир ниво изолације, струју оптерећења, струју квара, конфигурацију фидера, трансформатор капацитет, кабловску везу, координацију заштите и окружење инсталације.
КИН61-40.5 33кВ Индоор ВЦБ разводни панел је намењен за унутрашњу дистрибуцију средњег напона где ови електричне параметре треба ускладити у оквиру комплетног система дистрибуције електричне енергије.
У поређењу са применама у расклопним апаратима нижег напона, виши напон система ставља већи нагласак на изолацију координација и перформансе кратког споја. Усуне може да конфигурише опрему према електричним параметрима које обезбеђује купац.
Опрема користи металну затворену архитектуру за организовање примарних и секундарних електричних делова. Главни коло укључује вакуумски прекидач, прикључке сабирница, подручје за завршетак кабла и припадајуће уземљење компоненте.
Секундарна опрема може бити уређена за заштиту, мерење, контролу, индикацију и комуникацију према захтевима пројекта.
Ова конфигурација омогућава да се склоп разводних уређаја дизајнира око стварне електричне мреже, а не да се користи један фиксни ормар за сваку примену.
На вишим нивоима напона, координација заштите постаје важан део дизајна система. Прекидач, Заштитни релеј, трансформатор, кабл и опрема за наводњавање треба да буду изабрани према израчунатом квару услови и филозофија заштите.
Вакумски прекидач обезбеђује примарну функцију укључивања и прекида. Повезана заштита и контролни систем се може конфигурисати према електричном пројекту купца.
Металне преграде између функционалних секција помажу у организовању унутрашњег електричног распореда, док растерећују притисак распоред обезбеђује контролисан пут за пражњење притиска у случају унутрашњег квара.
Долазни орман прима струју из узводне електричне мреже и преноси је на сабирницу расклопног уређаја система. Треба одредити називну струју, заштитну опрему, захтеве за мерење и конфигурацију кабла од израде пројекта.
Одлазни ормарићи дистрибуирају снагу трансформаторима, моторима, производној опреми или другим оптерећењима. Тхе јачина струје и подешавања заштите треба да одговарају прикљученом оптерећењу.
ПТ и конфигурације мерења напона могу се уградити тамо где пројекат захтева праћење напона, заштитне функције, или електрично мерење.
Аранжмани за секционисање аутобуса могу поделити дистрибутивни систем на засебне секције и подржати електричну енергију оперативну стратегију коју дефинише пројектант.
Могу се обезбедити конфигурације мерења за апликације које захтевају мерење енергије и електричне параметре праћење.

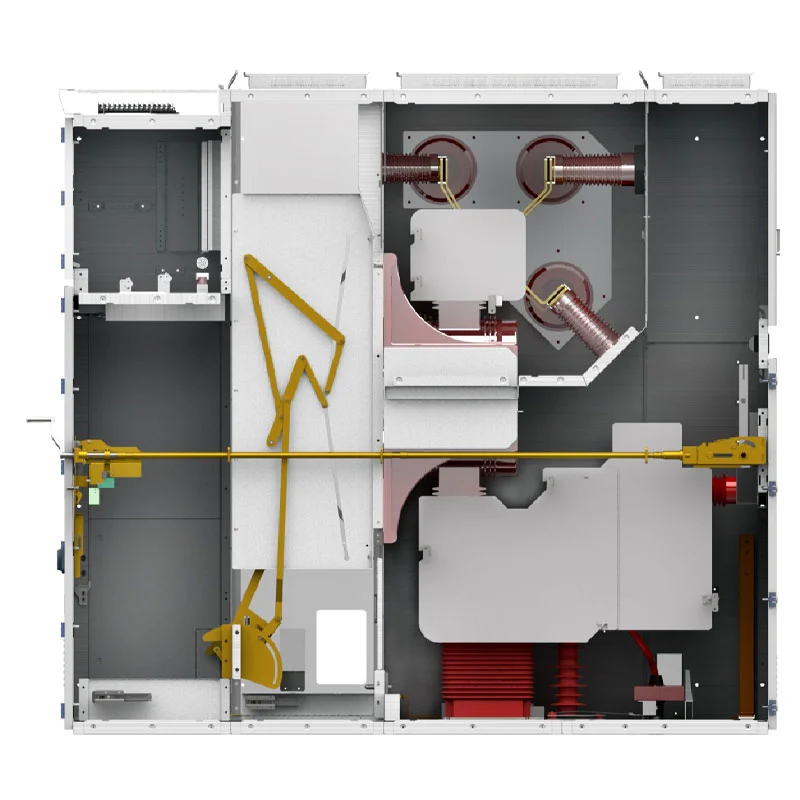

Орман је организован у дефинисане електричне секције, укључујући одељак за прекидаче, одељак сабирница, одељак за каблове и одељак за инструменте/контролу.
Одељак прекидача садржи вакуумски прекидач и његов радни механизам. Секција сабирница обезбеђује главни електрични прикључак између ормара, док одељак за каблове обезбеђује простор за долазне и излазне кабловске везе.
Инструмент и контролни део садржи секундарне компоненте потребне за заштиту, мерење, контролу и индикација.
Овај аранжман даје инжењерима јасну интерну архитектуру приликом планирања инсталације, усмеравања каблова, пуштање у рад и одржавање.
Опрема укључује механички систем закључавања дизајниран да ограничи нетачне радне секвенце.
Механизам са пет отпора је намењен да спречи неправилан рад прекидача, померање извлачења јединица под оптерећењем, затварање уземљивача док је под напоном, напајање струјног кола док је прекидач за уземљење остаје затворен, и случајан приступ одељцима под напоном.
Горњи уређај за растерећење притиска је такође уграђен у структуру ормара како би се обезбедио контролисан притисак ослобађање током стања унутрашње грешке.
КИН61-40.5 33кВ Индоор ВЦБ разводни панел се може конфигурисати за улазну струју, прикључке трансформатора, одлазни фидери, секција сабирнице, мерење и мерење напона у унутрашњим трафостаницама.
Електране могу користити расклопну опрему за средњенапонску помоћну дистрибуцију, електричне системе везане за генераторе, трансформаторске напојнице, и низводну дистрибуцију енергије.
Велики индустријски објекти могу користити различите конфигурације фидера за моторе, трансформаторе, производне системе, пумпе, компресори и помоћна електрична опрема.
Рударске операције са електричним оптерећењима веће снаге могу конфигурисати разводне уређаје око довода трансформатора, мотора, опрема за вентилацију, пумпни системи и постројења за обраду.
Опрема је такође погодна за специјализовану инфраструктуру где треба координирати електродистрибуцију са више зграда, области опреме и помоћних система.
Пројекат лансирања ракета Цас-спаце је референца пројекта за апликације средњенапонских расклопних уређаја у Усунеу.
Постројење за лансирање ракета укључује специјализовану инфраструктуру и вишеструка електрична оптерећења распоређена широм различите функционалне области. Његов систем дистрибуције електричне енергије стога треба координисане долазне струјне кругове, фидер заштита, електрична изолација, мерење и управљање.
За овај пројекат примењена је расклопна јединица као део средњенапонске електродистрибуције локације аранжман. Пројекат је захтевао да електрична опрема буде интегрисана у ширу инфраструктуру, а не третира се као самостална орманска инсталација.
Ова апликација демонстрира Усунеово искуство у снабдевању средњенапонске дистрибутивне опреме за специјализоване инжењерских пројеката са специфичним захтевима електросистема.
| Ставка | Спецификација |
| Серије | КИН61 |
| Називни напон | 3,6 кВ, 7,2 кВ, 12 кВ, 24 кВ, 36 кВ |
| Називна фреквенција | 50Хз / 60Хз |
| Називна струја | 630А, 1250А, 1600А, 2000А, 2500А, 3150А |
| Називна струја прекида кратког споја | 25кА, 31.5кА, 40кА, 50кА |
| Називна краткотрајна отпорна струја | 25кА/3с, 31,5кА/3с, 40кА/3с, 50кА/3с |
| Степен заштите | ИП4Кс спољно кућиште / ИП2Кс унутрашње преграде |
| Температура околине | -15°Ц до +40°Ц |
| Релативна влажност | Дневни просек ≤95%; месечни просек ≤90% |
| Висина | ≤1000м, са смањењем капацитета за већу надморску висину |
| Инсталација | Индоор |
| Систем | Трофазни АЦ |
Коначну електричну конфигурацију треба потврдити према стварном напону пројекта, струји, нивоу грешке, захтеви за изолацију, шема заштите и услови уградње.
За пројекат расклопне опреме класе 33кВ, набавка би требало да се заснива на комплетном електричном систему, а не количина кабинета сама. Пројектни тим треба да потврди називни напон система, сталну струју оптерећења, ниво кратког споја, количина фидера, капацитет трансформатора, распоред каблова, захтеви заштите и потребни мерне функције.
За веће пројекте, линија може да садржи различите функције кабинета. Долазни, одлазни, ПТ, мерење, аутобус секционизатор, а конфигурације изолације се могу комбиновати према електричном једнолинијском дијаграму.
Овај приступ помаже у спречавању неусклађености између расклопне опреме и прикључених трансформатора, каблова, заштитних уређаја, и низводно оптерећење.
Коначни распоред ормара може се развити према електричној архитектури пројекта. Другачије бројеви улазних и одлазних кола могу бити распоређени у координисану линију склопних уређаја.
Типичан дистрибутивни систем може укључивати долазни ормарић повезан са узводним извором напајања, неколико излазни ормани за напајање трансформатора или великих оптерећења и додатни ПТ или мерни ормари за напон мерење и енергетски мониторинг.
Тамо где пројекат захтева два извора напајања или подељене секције сабирнице, могу бити и функције секционисања сабирнице уграђен у састав.
Ова метода конфигурације чини опрему погодном и за појединачне подстанице и за веће више ормане дистрибутивни системи.

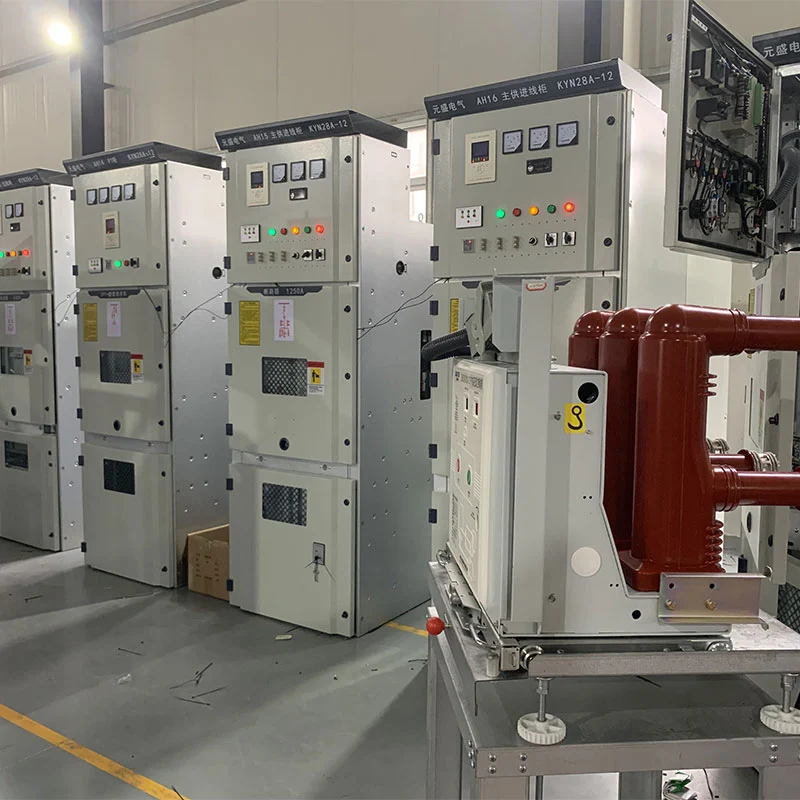

Пре испоруке, завршена расклопна опрема се подвргава прегледу склопа ормана, прикључака примарног кола, секундарно ожичење, механички рад и релевантне електричне функције.
Механизам на извлачење, рад прекидача, функције закључавања, распоред уземљења и орман конструкције се проверавају током процеса инспекције производње.
Усуне може да обезбеди релевантне записе о инспекцијама и испитну документацију у складу са захтевима пројекта, што дозвољава купцима, ЕПЦ извођачима и инспекторима треће стране да верификују опрему пре отпреме.
Вредност расклопног система средњег напона није ограничена на његову почетну електричну снагу. За велике инфраструктурних и индустријских пројеката, опрема такође треба да подржи организовани рад, планирано одржавање, будући менаџмент кола и стабилна интеграција са широм мрежом дистрибуције електричне енергије.
Компартментална конструкција КИН61-40.5 33кВ унутрашње ВЦБ разводне плоче обезбеђује дефинисан распоред за примарну и секундарну опрему, док дизајн извлачивог прекидача омогућава да се склопна јединица преселио на преглед и сервис.
За објекте у којима се очекује да ће електродистрибуција радити дуги низ година, ова комбинација може помоћи у стварању дистрибутивни систем средњег напона који се може лакше управљати и поједноставити планирање будућег одржавања.
Достављена спецификација укључује конфигурације од 3,6 кВ, 7,2 кВ, 12 кВ, 24 кВ и 36 кВ. Стварни називни напон треба потврдити према електроенергетском систему купца.
Испоручена спецификација наводи конфигурацију од 36кВ, која се може узети у обзир за системе класе 33кВ за потврду стварних захтева система, нивоа изолације и применљивих стандарда.
Користи се за пријем, дистрибуцију, пребацивање, заштиту, мерење и контролу снаге средњег напона унутрашњи трофазни системи за напајање наизменичном струјом.
Достављене конфигурације се крећу од 630А до 3150А. Тачну оцену треба изабрати према максимуму континуирано оптерећење и пројектовање пројекта.
Доступне вредности укључују 25кА, 31,5кА, 40кА и 50кА, са применљивом вредношћу која је одређена израчунатом грешком ниво електричног система.
Да. Усуне може да конфигурише долазне, одлазне, ПТ, мерење, секционизатор магистрале и функције изолације према једнолинијски дијаграм купца и технички захтеви.
Усуне послује у складу са системима управљања ИСО 9001, ИСО 14001 и ИСО 45001. Производи су дизајнирани према применљиви ИЕЦ и ГБ стандарди, са ЦЕ сертификатом који је доступан за применљиве конфигурације.
Да. Усуне може доставити техничке спецификације, извештаје о испитивању, цртеже и другу пројектну документацију према захтеви купаца и инжењеринга.
Стандардна конфигурација је дизајнирана за унутрашњу инсталацију. Посебни услови као што су велика надморска висина, висока влажност или необичне услове околине треба потврдити пре наручивања.
