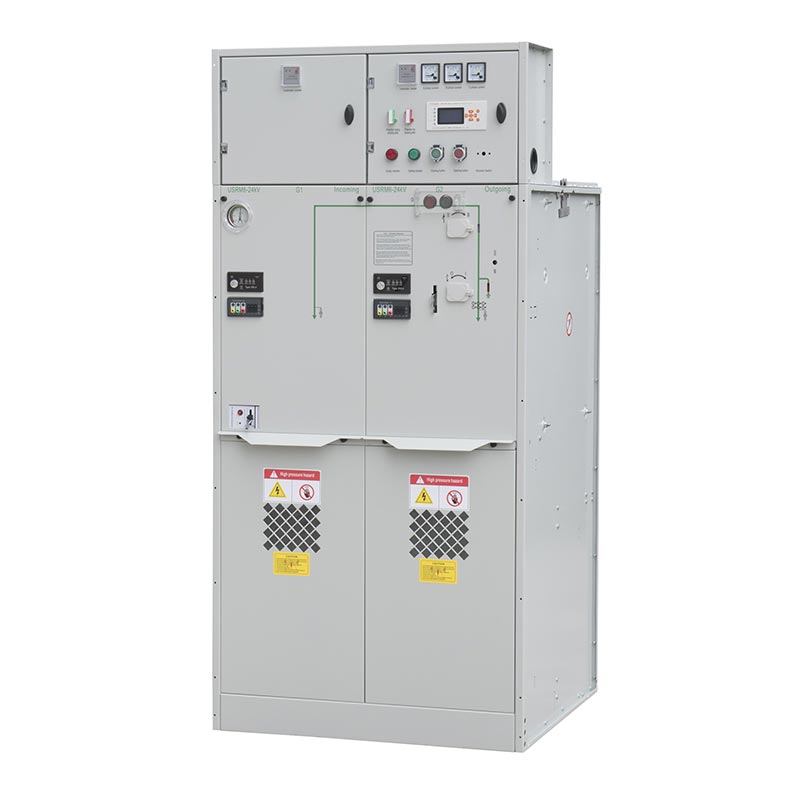

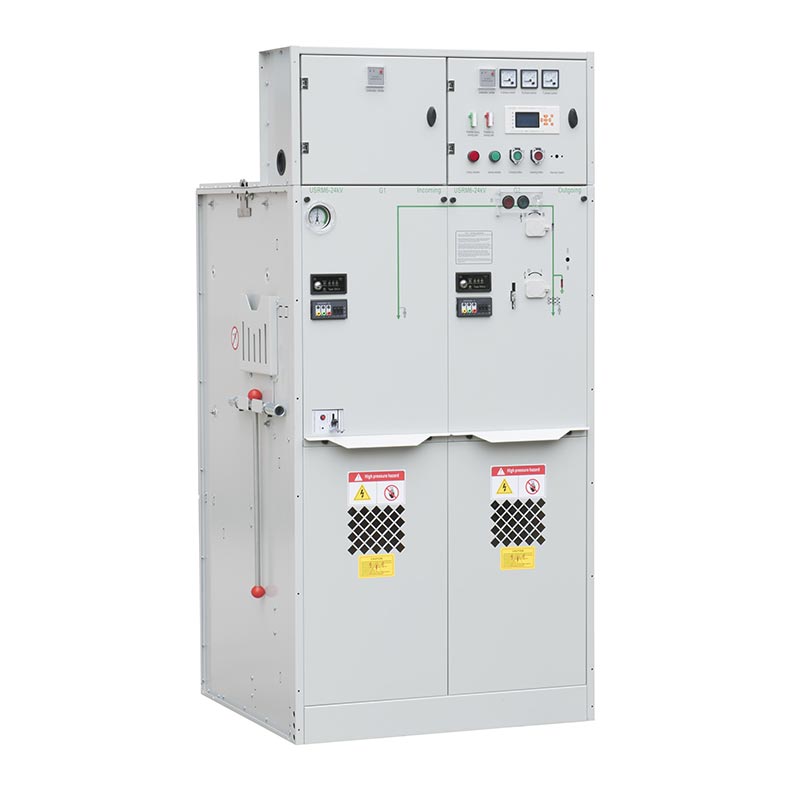

24кв гасом изолована расклопна опрема

Усуне 24кВ гасно изолована расклопна јединица доступна је са различитим функционалним јединицама које одговарају специфичној дистрибуцији захтевима. Ц јединица је јединица прекидача оптерећења за пребацивање оптерећења и контролу дистрибуције, Ф јединица је оптерећење Комбинована јединица прекидач-осигурач за заштиту трансформатора и фидера, а В јединица је јединица за прекидаче за апликације које захтевају напредне функције пребацивања и заштите.

Са својом компактном затвореном структуром, флексибилном функционалном конфигурацијом и поузданим перформансама изолације, Усуне пружа практично решење за купце који желе да побољшају безбедност дистрибуције енергије уз смањење инсталације простор.

Кључне предности

Компактна гасно изолована конструкција

Запечаћени дизајн са гасном изолацијом поставља главне електричне компоненте унутар затвореног ормарића, смањујући њихову изложеност прашини, влази и спољашњој контаминацији. Ова компактна структура помаже у оптимизацији простора за инсталацију и посебно је погодан за трафостанице, индустријска постројења и урбане дистрибутивне пројекте где је доступан простор ограничена.

Флексибилне Ц, Ф и В функционалне јединице

Усуне 24кВ гасном изолованом расклопном опремом подржава различите функционалне конфигурације према дистрибутивној мрежи захтевима. Ц јединица користи прекидач оптерећења за поуздано пребацивање оптерећења, Ф јединица комбинује прекид оптерећења прекидач са осигурачима за заштиту трансформатора и фидера, док В јединица користи прекидач за примену које захтевају свеобухватније могућности пребацивања и заштите.

Поуздан рад у широким условима окружења

Расклопна јединица је пројектована за температуру околине од -40°Ц до +50°Ц, при чему просечна 24-часовна температура није преко 35°Ц. Може се користити на висинама до 4.000 м, а посебну пажњу треба посветити пуњењу гаса притисак када је опрема инсталирана изнад 1.000 м. За инсталације на великим висинама, коначна конфигурација треба потврдити са Усунеом према стварним условима рада.

Ниски захтеви за одржавање

Затворена структура помаже у смањењу утицаја загађења животне средине на унутрашње компоненте, што може поједноставити рутинско управљање опремом. Ово чини разводну опрему погодном за купце којима је потребна поузданост опреме средњег напона са смањеним оптерећењем одржавања.

Услови услуге

Висина

Стандардна сервисна висина је до 4.000 м. Када је опрема постављена на надморској висини већој од 1.000 м, притисак пуњења се може подесити према стварној надморској висини инсталације. За инсталације изнад 2.000 м, посебну пажњу треба посветити смањеном атмосферском притиску и резултујућим захтевима за изолацијом.

Температура околине

Опрема је пројектована за опсег температуре околине од -40°Ц до +50°Ц, са просечном температуром преко 24 сати не више од 35°Ц. Овај широк опсег радне температуре омогућава расклопном уређају да служи и хладним регионима и примене у топлој клими када укупни услови пројекта испуњавају наведене захтеве.

Влажност

Релативна влажност је пројектована за услове од највише 95% у року од 24 сата и не више од 90% на месечној основи. Окружење за инсталацију такође треба да буде ослобођено експлозивних или корозивних гасова који би могли негативно утичу на опрему.

Инсталационо окружење

Расклопни уређај треба да буде инсталиран на местима без експлозивних или корозивних гасова или јаких удара и удара. Тхе ниво контаминације животне средине не би требало да пређе ниво ИИИ према ГБ/Т 5582. Посебни услови рада треба саопштити произвођачу пре производње како би се одговарајућа конфигурација опреме потврђено.

Конфигурација производа

Ц Јединица – Јединица прекидача оптерећења

Ц јединица је дизајнирана за пребацивање оптерећења средњег напона и контролу дистрибуције. Пружа практичну конфигурација за фидер и мрежне апликације где је потребно поуздано пребацивање оптерећења без потребе за а заштитни склоп на бази прекидача.

Ф јединица – Комбинована јединица прекидача и осигурача

Ф јединица комбинује прекидач оптерећења са осигурачима да би обезбедио функције пребацивања и заштите. Посебно је погодан за примене у трансформаторским фидерима где су компактна опрема и ефикасна заштита од кратког споја потребно.

В јединица – Јединица прекидача

В јединица користи прекидач за апликације које захтевају свеобухватније функције пребацивања и заштите. Погодан је за средњенапонске дистрибутивне системе где су прекиди кола и координација заштите важних захтева.

Технички параметри

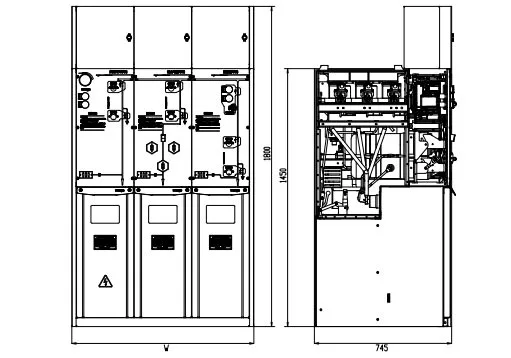

Структуре производа

Апликације

Индустријска дистрибуција електричне енергије

Усуне 24кВ гасном изолованом расклопном опремом може се користити у индустријским постројењима где је поуздано пребацивање средњег напона и заштита је неопходна за континуирану производњу. Компактно кућиште помаже у оптимизацији простора електричне просторије, док Ц, Ф и В конфигурације омогућавају да се опрема усклади са различитим фидерима и трансформаторима захтевима.

Трансформаторске подстанице

Ф и В јединице се могу конфигурисати за апликације трансформатора и фидера где функционишу заштита и прекидач треба интегрисати у компактан средњенапонски систем. Затворени дизајн такође помаже у заштити унутрашњости компоненте од контаминације животне средине.

Урбанистички и инфраструктурни пројекти

Градске подстанице, комерцијални објекти и инфраструктурни пројекти често имају строге захтеве за опрему величине и оперативне поузданости. Компактан дизајн Усуне 24кВ гасно изоловане расклопне јединице чини га погодним за пројекти где је простор за уградњу ограничен и потребна је поуздана дистрибуција средњег напона.

24кВ гасно изолована расклопна опрема у односу на традиционалну расклопну опрему са ваздушном изолацијом

Инсталациони простор

Гасом изоловани разводни уређаји користе затворену и компактну структуру, омогућавајући потребно укључивање и заштиту функције које треба интегрисати у мањи отисак инсталације. Традиционалне ваздушно изоловане разводне јединице уопште захтева веће електричне размаке, што резултира већим захтевима за простором.

Заштита животне средине

Затворена структура расклопног уређаја Усуне гасном изолацијом смањује директно излагање унутрашњих електричних компоненти на прашину, влагу и спољашњу контаминацију. Традиционална опрема са ваздушном изолацијом више зависи од окружење за инсталацију и може захтевати додатну заштиту животне средине на захтевним локацијама.

Флексибилност конфигурације

Ц, Ф и В јединице омогућавају купцима да изаберу различите функције пребацивања и заштите у складу са њиховим захтеви дистрибуције. Овај модуларни приступ пружа већу флексибилност него коришћење једног фиксног расклопног уређаја конфигурацију за различите апликације.

Применљиви стандарди

Усуне 24кВ гасно изолована расклопна јединица је пројектована у складу са важећим кинеским стандардима за средњи напон расклопна и електрична опрема, укључујући ГБ 3804-2004 за високонапонске прекидаче наизменичне струје, ГБ 1984-2014 за високонапонски прекидачи наизменичне струје, ГБ 16926-2009 за комбинације прекидача и осигурача наизменичне струје високог напона и ГБ 1985-2014 за високонапонске АЦ изолационе и уземљиве склопке.

Опрема се такође позива на ГБ 3906-2006 за 3,6кВ–40,5кВ АЦ метално затворене расклопне и контролне апарате, ГБ/Т 11022-2011 за опште техничке захтеве високонапонских расклопних и управљачких уређаја, ГБ 4208-2008 за кућиште заштита, ГБ/Т 5582-1993 за нивое загађења спољне изолације и ДЛ/Т 404-2007 за АЦ металне склопне уређаје анд цонтролгеар.

Остали применљиви захтеви укључују ГБ/Т 13384-2008 за техничке услове механичких и електричних производа, ГБ 191-2008 за паковање и транспортне ознаке и ГБ 311.1-2012 за координацију изолације високог напона опреме за пренос и дистрибуцију. Коначне применљиве стандарде треба потврдити у складу са производом конфигурацију и циљно тржиште.

Пријава корисника и повратне информације

Пројекат индустријске дистрибуције електричне енергије

Усуне средњенапонски склопни уређаји су примењени у индустријским пројектима као што су хемијска постројења и производња објеката. Купци се фокусирају на стабилан рад, компактну инсталацију и поуздане перформансе заштите. Тхе запечаћена гасно изолована структура помаже у смањењу утицаја прашине, влаге и услова околине, подржавајући дугорочна поузданост опреме.

Инфраструктурни и енергетски пројекти

Усуне производи су испоручени за инфраструктурне и енергетске пројекте, укључујући хидроелектране, нафту складишних објеката и транспортних пројеката. Купци цене флексибилну Ц, Ф и В функционалну конфигурацију, што омогућава да се расклопна опрема прилагоди различитим захтевима за укључивање, заштиту и дистрибуцију.

Повратне информације клијената

На основу пројектних апликација, купци углавном цене расклопну опрему Усуне због свог компактног дизајна, поузданости перформансе изолације, флексибилна конфигурација и ниски захтеви за одржавање. Модуларна структура помаже купци бирају одговарајућа решења према различитим средњенапонским дистрибутивним системима.

Референце пројекта

Пројекат лансирања ракета Цас-спаце

Сертификати производа и управљање квалитетом

Зхејианг Усуне Елецтриц Цо., Лтд. је успоставио свеобухватан систем управљања квалитетом према ИСО 9001 квалитету Систем управљања, ИСО 14001 Систем управљања животном средином и ИСО 45001 Управљање здрављем и безбедношћу на раду Систем.

Да би испунили различите захтеве тржишта, Усуне 24кВ гасно изоловани расклопни уређај је прошао релевантни ИЕЦ и ГБ стандардни тип тестирања и добијени ЦЕ сертификат. Производи се производе под строгим процедурама контроле квалитета за подршку поуздане перформансе, сигурност и усклађеност за глобалне средњенапонске дистрибутивне апликације.

ФАК

Који температурни опсег може да поднесе расклопна јединица?

Наведени опсег температуре околине је -40°Ц до +50°Ц, са просечном температуром током 24 сата не више од Ночьу 35°Ц.

Да ли се 24кВ расклопни уређај може користити у окружењима са високом влажношћу?

Наведена релативна влажност није већа од 95% у року од 24 сата и не више од 90% на месечном нивоу. Тхе опрема треба да се инсталира у окружењу без експлозивних или корозивних гасова иу оквиру специфицираних ниво загађења.

Може ли Усуне да обезбеди прилагођене конфигурације?

Да. Функционалне јединице Ц, Ф и В могу се изабрати према дистрибутивној мрежи купца, комутацији и захтеви заштите. За специјална радна окружења, клијенти треба да обезбеде релевантне услове раније наручивање тако да Усуне може да процени одговарајућу конфигурацију.

Које стандарде прати расклопна јединица Усуне 24кВ са гасном изолацијом?

Дизајн производа упућује на применљиве ГБ и ДЛ/Т стандарде, укључујући захтеве који покривају прекидаче оптерећења, прекидачи, комбинације осигурача, металне склопке, заштита кућишта, координација изолације и општи технички захтеви за високонапонску расклопну опрему.

Зашто одабрати Усуне 24кВ гасну изоловану расклопну опрему?

Зхејианг Усуне Елецтриц Цо., Лтд. обезбеђује средњенапонску електричну опрему за различите дистрибуције снаге захтевима. 24кВ гасно изолована расклопна јединица комбинује компактну затворену структуру са флексибилним Ц, Ф и В функционалне јединице, омогућавајући корисницима да конфигуришу опрему према специфичним мрежним захтевима.

Усуне такође подржава техничку комуникацију за посебне услове рада. За апликације које укључују високе надморске висине, екстремних температура или других нестандардних услова околине, купци могу дати детаље пројекта пре наручивања како би се конфигурација опреме и радни параметри могли правилно проценити.
