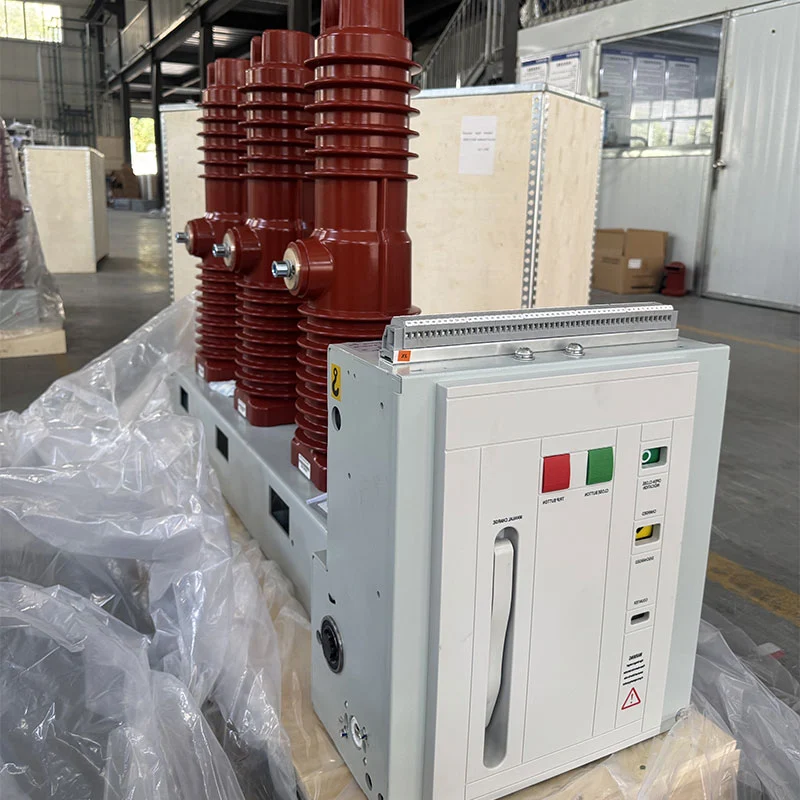

ЗН85Ц-40.5 40.5кВ унутрашњи вакуумски прекидач

За разлику од комплетних разводних ормара, овај унутрашњи вакуумски прекидач ЗН85Ц-40.5 40.5кВ се фокусира на језгро прекидачка функција струјног кола. Његова фиксна бочно монтирана структура, модуларни механизам за рад са опругом и Технологија прекида вакуума пружа практично решење за унутрашње апликације класе 40,5 кВ, укључујући системе где су потребне честе операције пребацивања.

Механички дизајн за доследно пребацивање

Модуларни опружни оперативни механизам

Радни механизам је дизајниран посебно за карактеристике 40,5кВ вакуумског прекидача. То усваја модуларни опружни механизам инсталиран унутар рама прекидача, омогућавајући механичке карактеристике излаза како би одговарали радним захтевима вакуумског прекидача.

Механизам је дизајниран око горњег и доњег распореда прекидача и чини интегрисани део укупна структура. Ова конфигурација поједностављује пут механичког преноса истовремено пружајући стабилну основу за операције затварања и отварања.

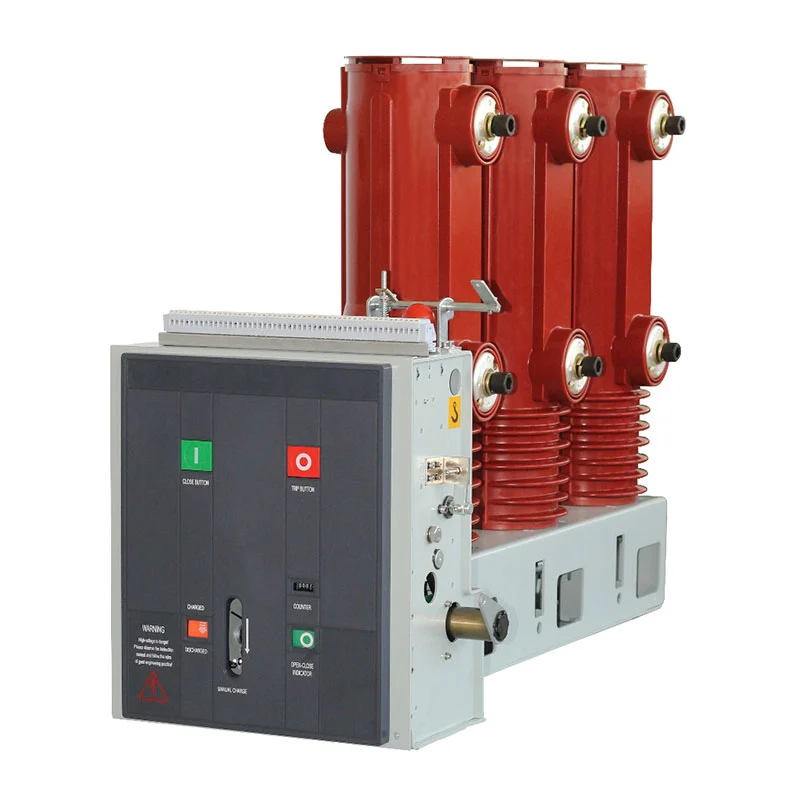

Фиксна бочно монтирана структура

Фиксна бочно монтирана конфигурација је намењена за унутрашњу електричну опрему где је прекидач инсталиран као а наменска прекидачка компонента. У зависности од дизајна пројекта, конфигурације као што су десна излазна линија, врх могу се изабрати улазни и уграђени аранжмани.

У поређењу са комплетним разводним орманом на извлачење, ова структура омогућава дизајнеру пројекта да се фокусира на интегришући прекидач са потребном примарном и секундарном електричном опремом према специфичној уређење система.

Складиштење енергије и радни процес

Спринг Енерги Стораге

Енергија затварања се механички складишти у опружном механизму. Складиштење енергије може се завршити преко мотора или ручно помоћу ручке за складиштење енергије. Током моторизованог рада, систем мењача покреће вратило за складиштење енергије и затеже опругу за затварање док се не достигне специфицирани положај ускладиштене енергије.

Након што је складиштење енергије завршено, механизам за задржавање држи опругу у положају и складиште енергије индикатор мења у одговарајући статус. Помоћни прекидач такође искључује напајање мотора када се позиција ускладиштене енергије је достигнута, остављајући прекидач спреман за команду за затварање.

Операција затварања

Операција затварања се може покренути ручно преко дугмета за затварање или електрично преко контроле коло. Када електромагнет за затварање ради, ускладиштена енергија опруге се ослобађа кроз гребен и механизам преноса.

Механизам за повезивање затим покреће изоловану радну шипку и покретни контакт према положају затварања док сабијање контактне опруге. Након што се заврши ход затварања, механизам за задржавање одржава затворен положај и помоћни прекидач се мења у складу са тим.

Операција отварања

Отварање се може покренути ручно или помоћу електричне команде за отварање. Механизам за отпуштање отварања откључава држач за затварање, омогућавајући ускладиштеној енергији контактних и кочионих опруга да одвоје вакуумски прекидач контакти.

Током завршне фазе покрета отварања, хидраулични одбојник апсорбује преосталу механичку енергију и контролише положај раздвајања. Овај координирани механизам помаже у одржавању контролисаног процеса отварања.

Конфигурација електричне контроле

Затварање и отварање намотаја

Прекидач се може конфигурисати са АЦ или ДЦ радном снагом у складу са захтевима пројекта. Испоручено конфигурација укључује АЦ110/220В и ДЦ110/220В опције за затварање и отварање намотаја, пружајући флексибилност за различите трафостанице и индустријске системе управљања.

Намотај за затварање има називну снагу од 288В, док је калем за отварање такође специфициран на 288В. Нормалан рад опсег напона је 85%–110% називног напона за калем за затварање и 65%–120% називног напона за калем за отварање.

Мотор за складиштење енергије

Мотор за складиштење енергије обезбеђује аутоматску припрему за следећу операцију затварања. Испоручени ЗИЈ220 конфигурација користи ДЦ220В напајање са номиналном улазном снагом од 90В. На називном радном напону, складиште енергије време је наведено као не дуже од 15 секунди.

Овај распоред омогућава прекидачу да поврати стање ускладиштене енергије након рада без потребе континуирана ручна интервенција.

Вакуумски прекид за 40,5 кВ апликације

Технологија гашења вакуумског лука

Вакумски прекидач је одговоран за прекид електричног кола током операције отварања. Када је контакти одвојени, процес прекида се одвија унутар вакуумског прекидача, а не у ваздушно изолована склопна комора.

Комбинација вакуумског прекида и механичког преноса са опругом чини прекидач погодним за средњенапонске апликације у затвореном простору где су потребне поуздане перформансе прекидача и поновљени рад.

Погодно за честе операције

Оригинални дизајн серије ЗН85Ц-40.5 разматра апликације које захтевају честе промене. Његов оперативни механизам је усклађен са карактеристикама вакуумског прекидача од 40,5кВ, док је моторизовано складиште енергије систем смањује потребу за поновљеним ручним пуњењем.

Ово чини опрему погодном за индустријске објекте, трафостанице и електране у којима се обављају комутационе операције чине део нормалног управљања електричним системом.

Типичне области примене

Повер Плантс

Прекидач се може уградити у унутрашње системе за дистрибуцију електричне енергије и електричне контроле у производњи електричне енергије објеката, где је потребно поуздано укључивање и заштиту електричних кола.

Подстанице

У подстаницама, фиксна унутрашња конфигурација може бити интегрисана у одговарајућу високонапонску електричну мрежу систем према распореду примарног кола, управљачкој шеми и захтевима заштите.

Индустријска и рударска предузећа

За индустријске и рударске објекте са значајним електричним оптерећењем, прекидач може да обезбеди укључивање и Заштита функционише у унутрашњим системима за дистрибуцију електричне енергије и погодна је за апликације које захтевају редовне операције пребацивања.

Електрични системи са даљинским управљањем

Пошто се операције затварања и отварања могу електрично контролисати, прекидач може бити интегрисан са одговарајући систем секундарног управљања за локални или даљински рад према пројекту.

Главна техничка конфигурација

Оперативно окружење

Услови рада у затвореном простору

Опрема је намењена за унутрашњу инсталацију и треба да се користи у окружењу погодном за висок напон електрична опрема. Коначни пројекат треба да узме у обзир температуру околине, влажност, надморску висину, вентилацију и други услови околине при одређивању комплетне електричне конфигурације.

Захтеви за инсталацију

Прекидач треба да буде инсталиран на месту без јаких вибрација, удара или корозивних услова околине. Распоред инсталације такође треба да обезбеди довољно простора за рад и одржавање око опреме и одржавати потребно механичко поравнање прекидача и повезаних електричних компоненти.

Стандарди и осигурање квалитета

Мануфацтуринг Манагемент

Зхејианг Усуне Елецтриц Цо., Лтд. примењује интегрисани систем управљања који покрива квалитет производа, заштиту животне средине менаџмент и безбедност и здравље на раду. Компанија поседује ИСО 9001, ИСО 14001 и ИСО 45001 сертификате, подржавајући контролисане производне процесе од избора компоненти преко монтаже и инспекције.

ИЕЦ, ГБ и ЦЕ усклађеност

Производ је развијен у складу са важећим ИЕЦ и ГБ стандардима, са електричним параметрима и конфигурацијама одређене према специфичним захтевима пројекта. ЦЕ сертификат је такође доступан за применљиве конфигурацију производа, пружајући додатну подршку документацији за међународне пројекте.

Референца инжењерског пројекта

Пројекат лансирања ракета Цас-спаце

ЗН85Ц-40.5 40.5кВ затворени вакуумски прекидач је референциран у Цас-спаце пројекту лансирања ракета, пружајући практичан пример инжењерске примене за Усуне високонапонску електричну опрему у захтевним индустријско окружење.

Поређење производа

Прекидач у односу на комплетну расклопну опрему

Унутрашњи вакуумски прекидач ЗН85Ц-40.5 40.5кВ је првенствено склопна и заштитна компонента, док је комплетна извлачива расклопна плоча интегрише прекидач са сабирницама, кабловским одељцима, контролном опремом, заштитних уређаја и других компоненти ормана. Стога је прекидач погоднији када пројекат захтева а наменски расклопни уређај 40,5кВ за интеграцију у већи електрични систем.

Подршка пројекту Усуне

Конфигурација заснована на електричним цртежима

Усуне може одредити одговарајућу конфигурацију према једнолинијском дијаграму купца, називном напону, контролна снага, распоред инсталације и радни захтеви. Овај приступ помаже да се осигура да одабрани прекидач је компатибилан са околном примарном и секундарном електричном опремом.

Прилагођени електрични параметри

За пројекте са посебним управљачким напонима, распоредом инсталације или оперативним захтевима, технички о конфигурацији се може разговарати пре производње. Ово омогућава унутрашњем вакуумском прекидачу ЗН85Ц-40.5 40.5кВ да бити прилагођен стварном електричном систему уместо да се ослања на фиксну стандардну конфигурацију.

ФАК

Која је главна примена овог производа?

То је унутрашњи 40,5кВ вакуумски прекидач дизајниран за електричну контролу и заштиту у електранама, трафостанице, индустријски објекти и рударска предузећа.

Да ли је прекидач фиксиран или се може извући?

ЗН85Ц-40.5 користи фиксну бочну конфигурацију, а не структуру колица која се извлачи.

Може ли се њиме управљати ручно?

Да. Опружни механизам подржава ручно складиштење енергије и ручни рад, док је и електрични рад доступан.

Који контролни напони су доступни?

Намотаји за затварање и отварање могу се конфигурисати за АЦ110/220В или ДЦ110/220В према захтевима пројекта.

Колико дуго траје процес складиштења енергије?

Наведено време складиштења енергије конфигурације мотора ЗИЈ220 је ≤15 секунди при називном напону.

Да ли је погодан за често пребацивање?

Да. Производ је дизајниран за апликације које захтевају чест рад, у зависности од применљивог рада услова и техничке конфигурације.

Може ли Усуне да прилагоди прекидач?

Да. Усуне може да конфигурише производ према пројектним цртежима, електричним параметрима, контролним захтевима и услови уградње.
