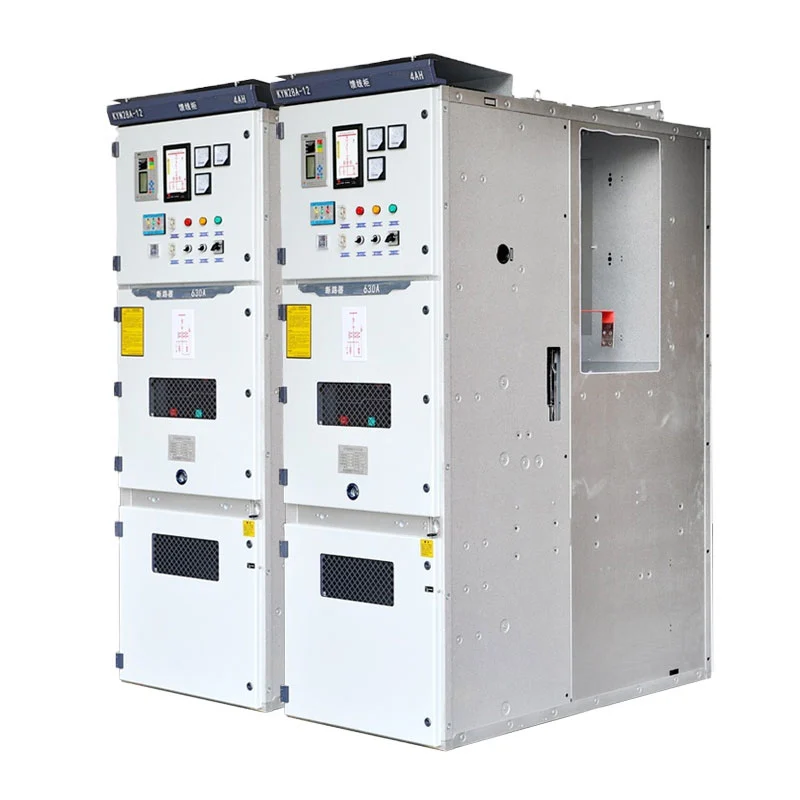

Панел типа фиоке средњег напона подржава пријем струје, дистрибуцију напона, мерење напона, мерење, секције магистрале и функције изолације. Усуне обезбеђује опрему са инжењерски оријентисаном конфигурацијом приступа и ради у складу са системима управљања ИСО 9001, ИСО 14001 и ИСО 45001, са производима дизајнираним према у складу са применљивим ИЕЦ и ГБ стандардима и ЦЕ сертификатом доступним за релевантна тржишта.
Велики електрични пројекти често садрже више независних струјних кола, а не једну дистрибутивну линију. Улазно напајање, трансформаторски фидери, кола мотора, кола за мерење и помоћна оптерећења могу захтевати различите електричне функције.
Панел типа фиоке средњег напона КИН28 омогућава да ове функције буду распоређене као одвојени ормари унутар једног координирани састав. Ово омогућава изградњу дистрибутивног система око једнолинијског дијаграма пројекта уместо да се за свако коло користи униформна конфигурација ормана.
За тимове за набавку, ова модуларна архитектура може да поједностави спецификацију опреме јер функције кабинета могу бити дефинисани према стварној електричној мрежи. Такође омогућава да се укупна постава планира у складу са број довода, тренутни захтеви, заштитни аранжмани и будуће потребе дистрибуције.
Конфигурација дистрибутивног система средњег напона у великој мери зависи од функције сваког кола. Ан долазно коло прима електричну енергију из узводног извора, док одлазна кола дистрибуира енергију трансформатори, мотори, производна опрема или друга оптерећења.
Усуне може да конфигурише КИН28 серију са улазним орманима, одлазним орманима, ПТ и кабинетима за мерење напона, мерни ормани, бус секционарски ормани и изолациони ормани. Сваки тип ормара може се интегрисати у укупна линија расклопних уређаја према електричној архитектури пројекта.
Овај приступ заснован на колу је посебно користан за ЕПЦ пројекте где спецификација расклопног уређаја мора блиско одговарају одобреним електричним цртежима.
Захтеви за дистрибуцију електричне енергије могу се променити како се фабрике шире, додају производне линије или инфраструктура капацитет се повећава. Расклопни распоред који је планиран само за почетно електрично оптерећење може постати тежак модификовати када су потребне додатне хранилице.
Модуларни распоред КИН28 серије пружа већу флексибилност за организовање различитих кола унутар а средњенапонски дистрибутивни систем. Током планирања пројекта, купци могу резервисати одговарајуће позиције или дефинисати додатни функционални ормари према очекиваним будућим захтевима.
Овај приступ омогућава да се систем разводних уређаја сматра делом дугорочне електричне енергије пројекта архитектуре, а не само као појединачни део опреме.
Физички распоред опреме средњег напона је важан фактор за пројектовање електричних просторија. Опрема треба да обезбеди довољан радни приступ док се поставља у оквиру расположивог простора за инсталацију.

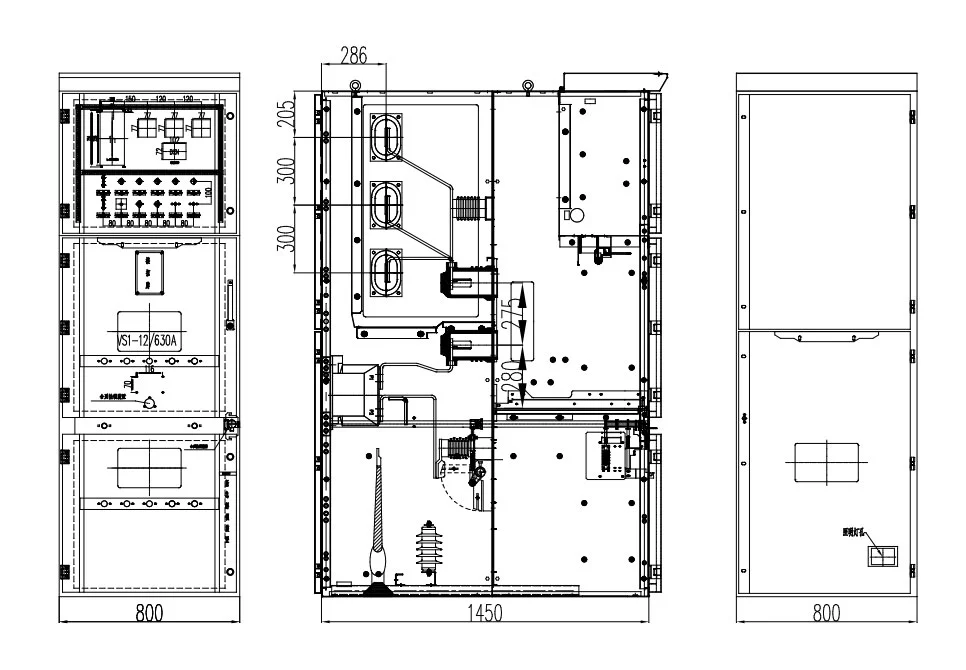

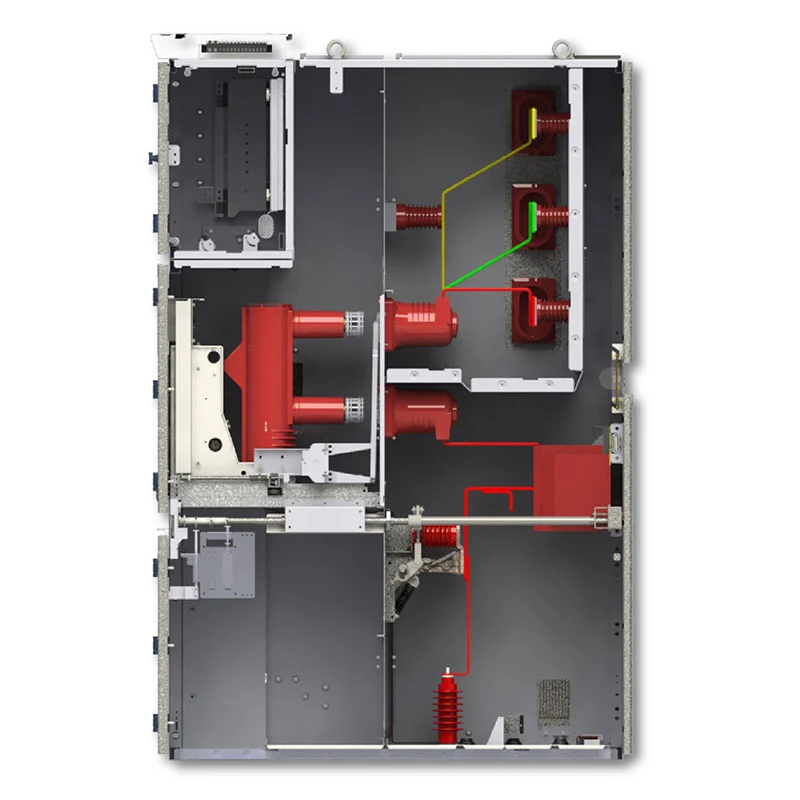

Панел типа фиоке средњег напона КИН28 користи металну затворену структуру са радом и одржавањем са предње стране. Прекидач, сабирница, кабл и контролни делови су распоређени као независни одељци, стварајући јасну организована кабинетска структура.
За дизајнере електричних просторија, ова конфигурација помаже да се успостави предвидљивији распоред опреме и омогућава Расклопни распоред треба планирати према расположивим димензијама просторија и захтевима за кабловску везу.
У дистрибутивном систему који садржи више довода, захтеви за одржавање могу варирати између појединачних кола. Кваром или планираном инспекцијом једног кола треба управљати у складу са електричном радном процедуром без непотребног узнемиравања неповезаних делова.

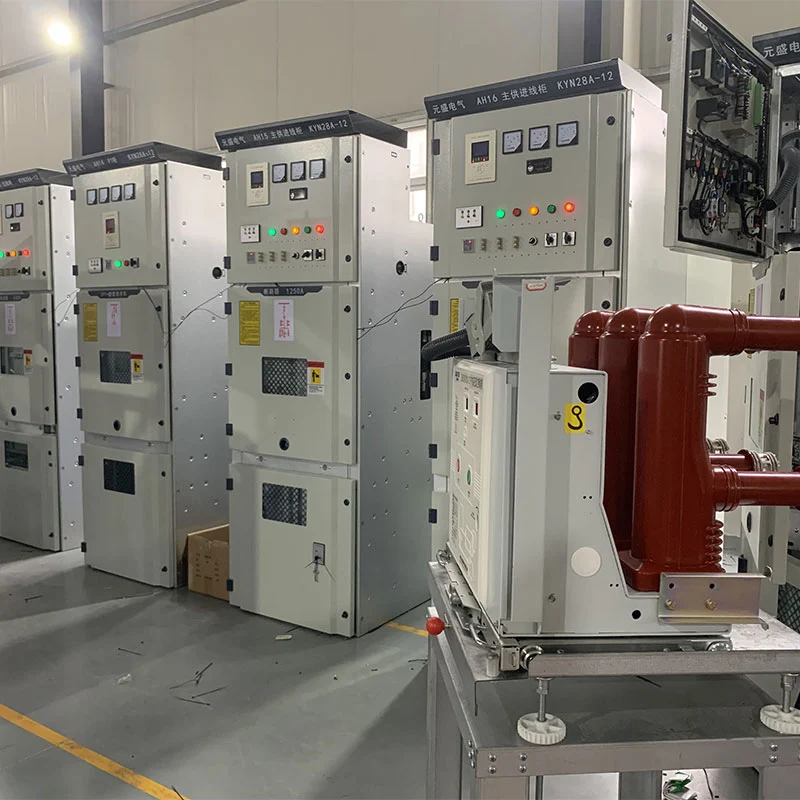

Функционална јединица која се може извући омогућава да се релевантна опрема премести у изоловану позицију ради инспекције, тестирање, или замена. Механички систем блокирања контролише радни редослед и помаже у спречавању нетачне радње пребацивања.
Ово чини опрему погодном за дистрибутивне системе где је управљање појединачним колима важан део свакодневног електричног рада.
Долазни орман се користи за примање електричне енергије из узводног извора напајања и повезивање на средњенапонски сабирнички систем. Његова конфигурација се може одредити према називној струји улазног кола, захтеви заштите, захтеви мерења и целокупна архитектура дистрибуције.

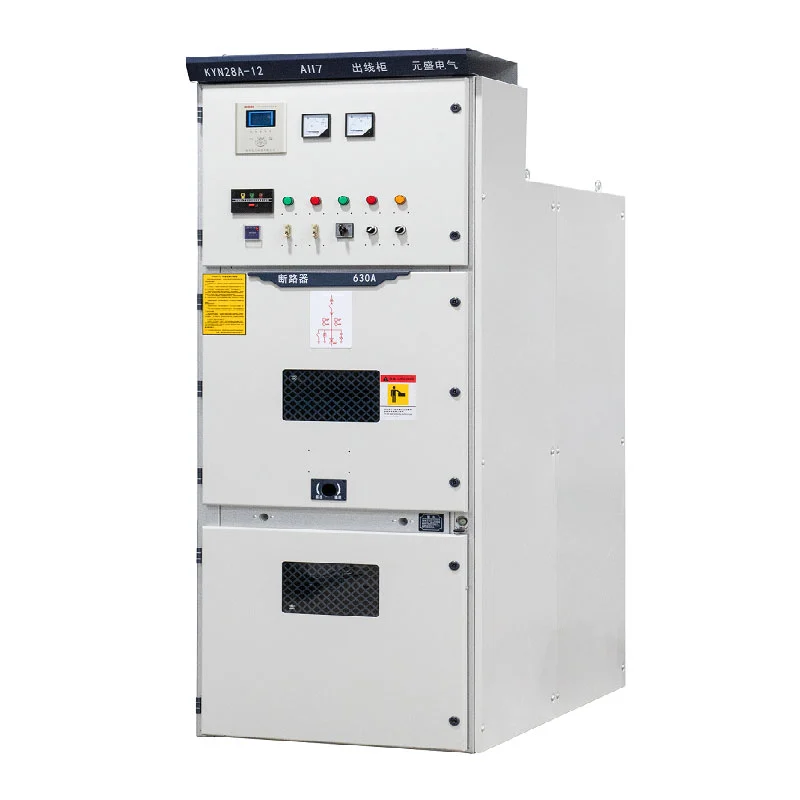

Одлазни ормарићи дистрибуирају струју средњег напона до трансформатора, мотора, фидера или других електричних оптерећења. Број и спецификација излазних ормара може се планирати према распореду оптерећења пројекта и распоред хранилице.
ПТ орман се користи за мерење напона и повезане функције електричног надзора. Може се интегрисати у распоред расклопних уређаја где пројекат захтева трансформацију напона и мерење у оквиру средњег напона дистрибутивни систем.
Мерни орман може да прими опрему за мерење електричне енергије за апликације које захтевају наменску опрему мерење снаге. Његова конфигурација се може ускладити са захтевима за мерење и услужност пројекта.
Орман са секционим сабирницама се користи за поделу или повезивање делова средњенапонске сабирнице према пројектовање система. Овај аранжман може пружити већу флексибилност при пројектовању дистрибутивних мрежа са вишеструким бројем извора напајања или секција сабирнице.
Изолациони орман обезбеђује наменску конфигурацију за потребе електричне изолације. Његов аранжман треба одредити према редоследу укључивања пројекта, шеми уземљења и електричној сигурности процедуре.
Производни погони често садрже производне линије, моторе, трансформаторе, компресоре, пумпе и помоћне системи са различитим захтевима за снагом. Модуларни склоп расклопних уређаја може организовати ова кола према електродистрибутивну структуру фабрике.
Подстанице могу захтевати више долазних, одлазних, мерних и сабирничких кола. Модуларни ормар аранжман омогућава инжењерима да развију комплетну линију расклопних уређаја на основу једнолинијског дијаграма подстанице.
Операције рударства обично укључују вишеструка електрична оптерећења распоређена по различитим деловима локације. Тхе опрема се може конфигурисати да подржи дистрибуцију довода и управљање снагом за моторе, пумпе, вентилацију системи и опрема за обраду.
Велике комерцијалне и вишеспратнице захтевају организован пријем и дистрибуцију електричне енергије средњег напона. Другачије Функције ормара се могу комбиновати према трансформатору, доводу, мерној и електричној просторији зграде захтевима.
Инфраструктурни пројекти као што су транспортни објекти и специјализоване индустријске инсталације могу да садрже вишеструка електрична оптерећења са различитим радним захтевима. Модуларна конфигурација пружа флексибилност за интегришући ова кола у један координисан средњенапонски дистрибутивни систем.
| Ставка | Спецификација |
| Називни напон | 3,6 кВ, 7,2 кВ, 12 кВ |
| Називна фреквенција | 50Хз / 60Хз |
| Називна струја | 630А, 1250А, 1600А, 2000А, 2500А, 3150А |
| Називна струја прекида кратког споја | 25кА, 31.5кА, 40кА, 50кА |
| Називна краткотрајна отпорна струја | 25кА/3с, 31,5кА/3с, 40кА/3с, 50кА/3с |
| Степен заштите | ИП4Кс спољно кућиште, ИП2Кс унутрашње преграде |
| Температура околине | -15°Ц до +40°Ц |
| Висина | ≤1000м, смањено за веће висине |
| Инсталација | Индоор |
Коначни називни напон, струја, капацитет кратког споја, комбинација ормара и распоред функционалне јединице треба да бити потврђени према пројекту електро шеме и техничкој спецификацији.
Опрема је намењена за унутрашњу инсталацију са температуром околине између -15°Ц и +40°Ц. Дневни просек релативна влажност ваздуха не би требало да прелази 95%, док просечна месечна релативна влажност не би требало да прелази 90%.
Окружење за инсталацију не би требало да буде без експлозивних или корозивних гасова, проводљиве прашине и јаких вибрација. Ако се од опреме захтева да ради ван ових стандардних услова, еколошки захтеви би требало да буду потврђено са Усуне пре техничког пројектовања и производње.
Опрема је референцирана за пројекат лансирања ракета Цас-спаце, специјализовани инфраструктурни пројекат који захтева организован средњенапонски електродистрибутивни систем.
За ваздухопловну инфраструктуру, електрична мрежа може да садржи више врста оптерећења која опслужују различите објекте и пратећих система. Уместо да се ослања на један униформни распоред кабинета, дистрибутивни систем треба прилагоди улазну снагу, струјна кола, мерне функције и друге електричне захтеве у оквиру а координисане конфигурације.
Модуларна структура серије КИН28 омогућава да се различити функционални ормари распореде у складу са електродистрибутивну шему пројекта. Ово инжењерима пружа већу флексибилност приликом координације распоред расклопних уређаја са електроенергетском мрежом објекта и распоредом електро просторија.
Референца пројекта показује како се Усуне модуларна средњенапонска дистрибутивна опрема може интегрисати у специјализована инфраструктура где су организована конфигурација кола и електрично планирање специфично за пројекат важно.
КИН28 серија је дизајнирана у складу са важећим ИЕЦ и ГБ стандардима за средњенапонске металне затворене расклопне и електродистрибутивне опреме.
Усуне послује у складу са ИСО 9001 Системом управљања квалитетом, ИСО 14001 Системом управљања животном средином и ИСО 45001 Систем управљања заштитом здравља и безбедношћу на раду. ЦЕ сертификат је такође доступан за применљиве међународне захтеви тржишта.
Извештаји о испитивању производа, техничке спецификације и релевантна документација о квалитету могу се обезбедити у складу са захтеви купаца и пројекта.
Усуне подржава конфигурацију расклопних уређаја према електричним дијаграмима корисника, а не ограничава пројекте на један стандардни распоред кабинета. Овај приступ је погодан за ЕПЦ извођаче, електродистрибутере, системе интеграторе и индустријске кориснике са различитим захтевима за кола.
Усуне има више од 14 година искуства у области електричне опреме и има искусан тим за истраживање и развој способан да подржи дизајн и техничку конфигурацију специфичног за пројекат.

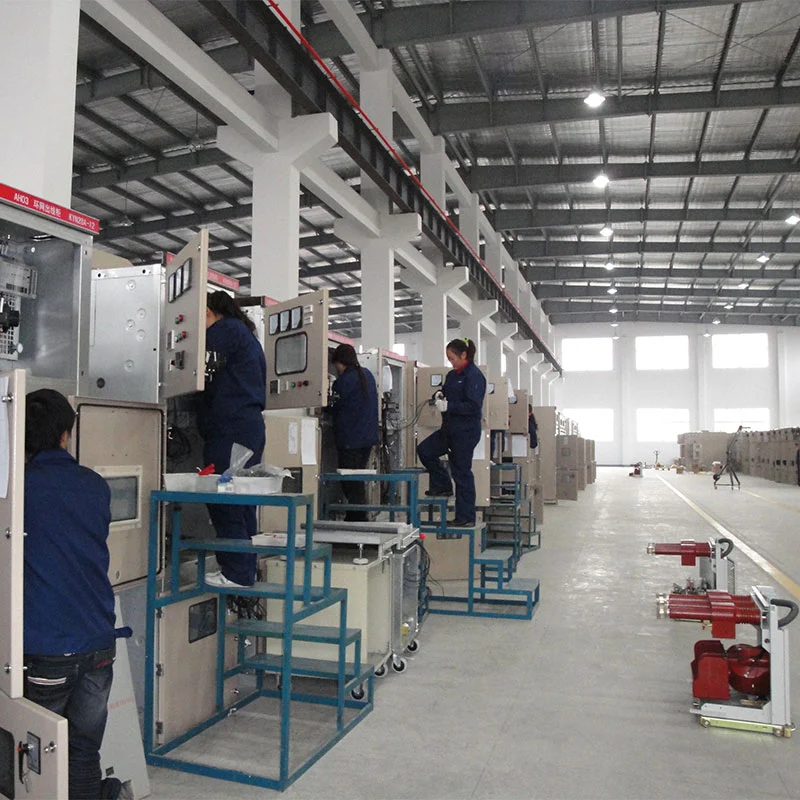

Контрола квалитета се спроводи током целог процеса производње, обухватајући компоненте, монтажу, електрику испитивање и готова опрема. Рутински тестови се завршавају пре отпреме да би се проверио учинак производа.
За стандардне конфигурације, типичан период производње је отприлике 15-20 дана након техничке потврде и плаћање. Стварно време испоруке зависи од конфигурације производа, количине поруџбине и захтева пројекта.
Усуне обезбеђује извештаје о тестирању производа и техничку документацију за подршку инспекцији купаца, добављача процедуре квалификације, одобрења пројекта и пуштања у рад.
Панел средњег напона типа фиоке је унутрашњи метални расклопни систем који користи функционалне јединице које се извлаче за пријем, дистрибуцију, мерење, контролу и заштиту средњенапонске струје. Његова модуларна конфигурација омогућава комбиновање различитих функција ормара у складу са електричним системом.
КИН28 серија подржава 3,6кВ, 7,2кВ и 12кВ апликације. Тачан називни напон и захтеви за изолацијом треба потврдити према електричном систему купца.
Да. Долазни, одлазни, ПТ, мерни, бус секциони и изолациони ормани могу се комбиновати у једну разводну опрему састав према једнолинијском дијаграму пројекта и захтевима дистрибуције.
Да. Модуларни распоред је погодан за фабрике са више довода, мотора, трансформатора и производње оптерећења која захтевају организовану средњенапонску дистрибуцију електричне енергије.
Концепт модуларног ормара омогућава пројектантима да планирају различите функционалне јединице у складу са тренутним и предвиђени захтеви за дистрибуцију. Будуће проширење треба размотрити током почетне електричне просторије и дизајн склопних уређаја.
Да. Усуне подржава ОЕМ захтеве укључујући логотипе купаца, имена компанија и конфигурације специфичне за пројекат, предмет техничке потврде.
За стандардне конфигурације, типичан период производње је отприлике 15-20 дана након техничке потврде и плаћање. Коначни распоред зависи од количине наруџбине и конфигурације.
Усуне може да обезбеди техничке спецификације, извештаје о тестирању производа, документацију о квалитету и остало у вези са пројектом докумената према захтевима купаца.
Стандардни гарантни рок је 12 месеци од датума испоруке, у складу са договореним техничким и комерцијалним условима условима.
Ако набављате панел са фиоком средњег напона за производни погон, подстаницу, рударски пројекат, пословна зграда, инфраструктурни објекат, или специјализована електроинсталација, Усуне може да обезбеди а конфигурацију засновану на вашим стварним захтевима дистрибуције.
Пошаљите свој једнолинијски дијаграм, називни напон, називну струју, ниво кратког споја, број долазних и одлазних кола, функције ормара и услове уградње у Усуне за техничку процену и понуду.
