Вцб панел средњег напона је погодан за електране, трафостанице, индустријске објекте, рударска предузећа, комерцијалне зграде и други пројекти дистрибуције средњег напона у затвореном простору. Усуне производи опрему у складу са важећим ИЕЦ и ГБ стандардима и ради под управљањем ИСО 9001, ИСО 14001 и ИСО 45001 системи, са ЦЕ сертификатом доступним за захтеве међународног тржишта.

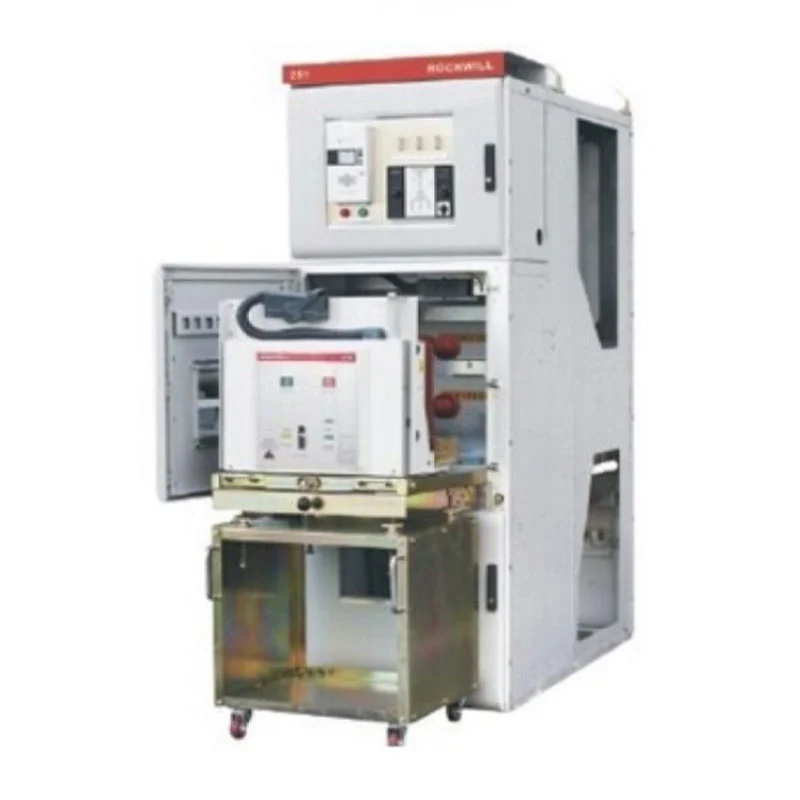

Главна карактеристика овог расклопног уређаја је извлачење вакуумског прекидача. Уместо трајно фиксирање прекидача унутар ормана, прекидач се поставља на покретна колица која се могу померати између сервисног, тестног и изолованог положаја према оперативној процедури.
Овај дизајн пружа практичне предности током прегледа, замене и решавања проблема. Прекидач колица, ПТ колица и изолаторска колица могу се конфигурисати према електричној шеми, док структура која се извлачи омогућава особљу за одржавање да приступи релевантној опреми без демонтаже комплетан кабинет.
За подстанице и индустријске дистрибутивне системе где је потребно планирано одржавање и замена опреме ефикасно завршен, дизајн који се може извући може поједноставити сервисне операције и смањити време потребно за интервенција опреме.
Безбедан рад је кључна ствар за куповину расклопних уређаја средњег напона јер су неправилне секвенце укључивања може створити озбиљне електричне опасности. Серија КИН28 укључује механички систем закључавања са пет отпора дизајниран да ограничи нетачне оперативне процедуре.
Структура блокаде спречава погрешан рад прекидача, спречава да се колица повуку или гурну испод оптерећење, спречава затварање уземљивача када је коло под напоном, спречава да се коло буде под напоном док је прекидач за уземљење затворен и спречава особље да случајно уђе у одељке под напоном.
Овај механизам механичког блокирања пружа додатну физичку сигурносну баријеру током пребацивања и операције одржавања, помажући оператерима да прате исправан радни редослед.

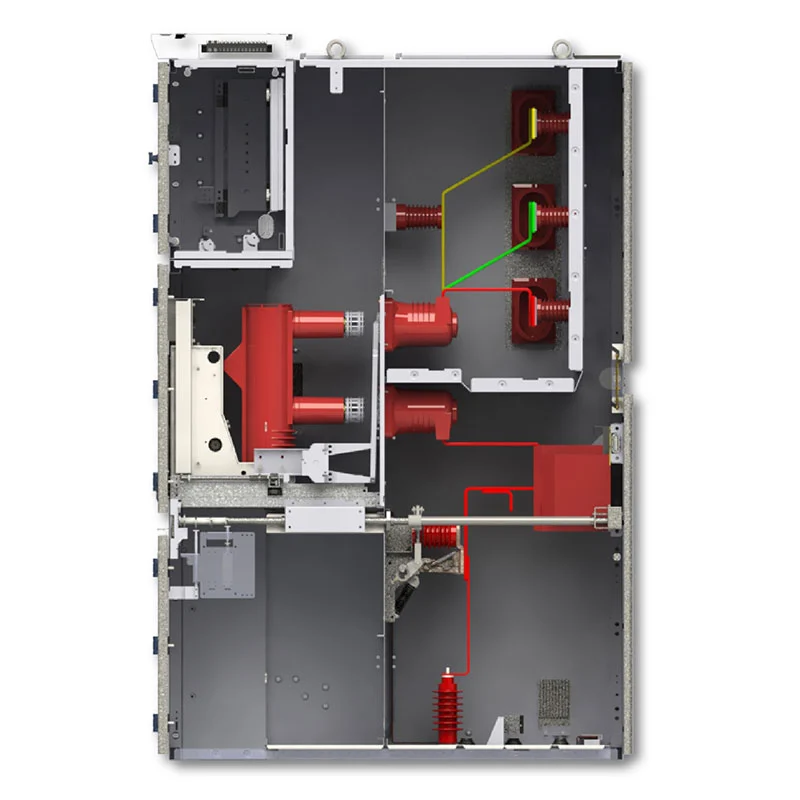

Вцб панел средњег напона усваја унутрашњу структуру са металним преградама која раздваја главну електричну мрежу секције. Одељак за прекидаче, одељак сабирница, одељак за каблове, одељак за инструменте и контролу, и део за растерећење притиска су распоређени независно.
Ова подељена конструкција помаже у ограничавању ширења унутрашњег квара и раздваја различите електричне компоненте током прегледа и одржавања. Такође олакшава унутрашњи електрични распоред оператери и особље за одржавање да разумеју.
Поклопци за растерећење притиска постављени на врху обезбеђују контролисан пут за отпуштање притиска у случају унутрашњег оштећења квар лука, што помаже у смањењу потенцијалног утицаја притиска квара на особље и околну опрему.
Ормар је дизајниран за рад и одржавање са предње стране, што може бити драгоцено када је електрична просторија ограничен приступ позади. Оператери могу да обављају рутинске поступке пребацивања и одржавања са предње стране опреме према одобреном радном редоследу.
Распоред приступа са предње стране такође помаже да се поједностави планирање просторија за опрему и може смањити потребан простор иза кабинет за активности редовног одржавања. Уграђени кондензациони грејач се може конфигурисати за влажна окружења како би се смањили ризици од кондензације унутар кућишта.
Различити средњенапонски дистрибутивни системи захтевају различите функције кабинета. Опрема се може конфигурисати као улазни орман за пријем енергије из узводне мреже, одлазни орман за напајање напојних или мотори, ПТ и орман за мерење напона, мерни орман, орман за секционисање сабирнице или изолација кабинет.
Ова флексибилност конфигурације омогућава ЕПЦ извођачима, интеграторима електричних система и индустријским корисницима да се развијају распореди расклопних уређаја према једнолинијском дијаграму пројекта уместо усвајања идентичног ормана аранжман за сваку апликацију.
Електранама је потребна поуздана опрема средњег напона за пријем, дистрибуцију и контролу електричне енергије у оквиру помоћних и дистрибутивних система. Извлачни ВЦБ аранжман пружа практично решење за заштита струјног кола и укључивање док омогућава тимовима за одржавање да уклоне или замене колица за прекидач када потребно.
У подстаницама, разводни уређај се може конфигурисати за улазне напојне, одлазне струјне кругове, секционисање магистрале, напон мерење и друге функције дистрибуције. Структура преграда и систем за закључавање са пет отпора помажу подржавају безбедно пребацивање и процедуре одржавања.
Фабрике и индустријски објекти често користе више мотора, трансформатора, производних линија и помоћних уређаја електрични системи. Опрема се може конфигурисати за различите захтеве за напајање и заштиту мотора, обезбеђивање централизоване средњенапонске комутације и дистрибуције унутар постројења.
Рударски објекти захтевају поуздану електродистрибуцију за моторе, пумпе, вентилационе системе, обраду опрема и помоћна оптерећења. Конструкција обложена металом и склоп прекидача који се извлачи пружају а практична конфигурација за унутрашње средњенапонске дистрибутивне системе.
Велике комерцијалне зграде и објекти са високим спратовима могу захтевати долазну и дистрибутивну опрему средњег напона у оквиру наменских електро просторија. Рад и одржавање са предње стране могу помоћи да се поједностави планирање просторије са опремом где је простор за уградњу ограничен.
Вцб панел средњег напона је доступан за различите захтеве средњенапонске дистрибуције. Главни технички параметри укључују:
| Ставка | Спецификација |
| Називни напон | 3,6 кВ, 7,2 кВ, 12 кВ |
| Називна фреквенција | 50Хз / 60Хз |
| Називна струја | 630А, 1250А, 1600А, 2000А, 2500А, 3150А |
| Називна струја прекида кратког споја | 25кА, 31.5кА, 40кА, 50кА |
| Називна краткотрајна отпорна струја | 25кА/3с, 31,5кА/3с, 40кА/3с, 50кА/3с |
| Степен заштите | ИП4Кс спољно кућиште, ИП2Кс унутрашње преграде |
| Температура околине | -15°Ц до +40°Ц |
| Висина | ≤1000м, смањено за веће висине |
| Инсталација | Индоор |
Стварни називни напон, струја, капацитет кратког споја, распоред ормара и други технички параметри треба да бити потврђен према пројектном једнолинијском дијаграму и спецификацији купца.
Опрема је дизајнирана за унутрашњу инсталацију са опсегом температуре околине од -15°Ц до +40°Ц. Дневник просечна релативна влажност ваздуха не би требало да прелази 95%, док месечни просек не би требало да прелази 90%.
Окружење за инсталацију не би требало да буде без експлозивних или корозивних гасова, проводљиве прашине и јаких вибрација. За инсталације ван стандардних услова рада, техничке услове треба потврдити са Усуне пре производње како би се могла проценити одговарајућа конфигурација.
Усуне има више од 14 година искуства у области електричне опреме и има искусан тим за истраживање и развој способан да развије конфигурације опреме у складу са захтевима специфичним за пројекат.

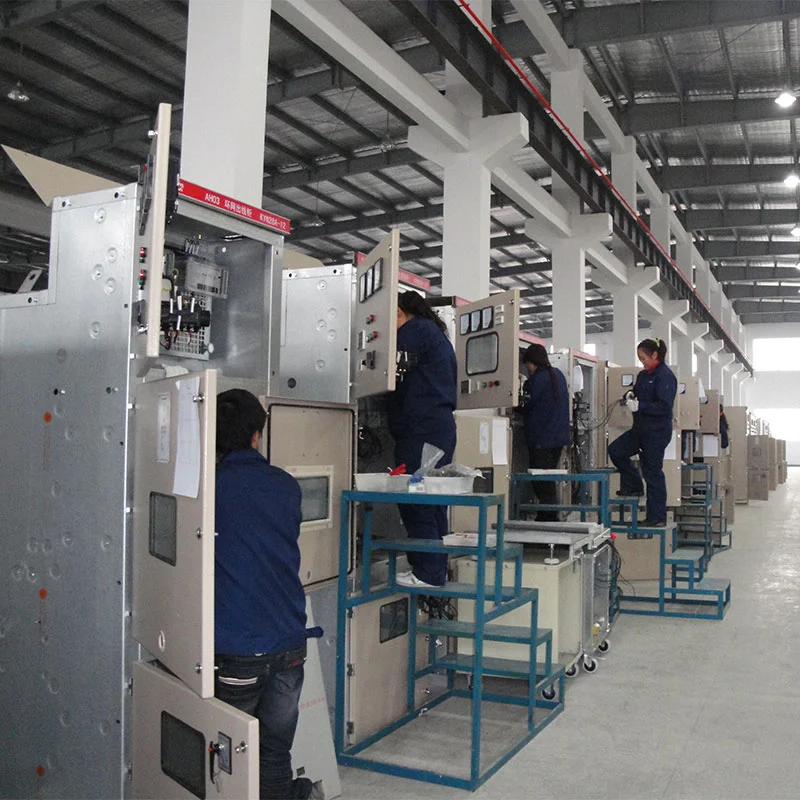

Контрола квалитета обухвата компоненте, монтажу, електричне перформансе и готове производе. Рутински тестови су спроведено пре него што опрема напусти фабрику да би се проверило перформансе производа и обезбедило да испоручена расклопна опрема испуњава уговорене техничке услове.
Различити пројекти могу захтевати различите вредности струје, комбинације ормара, заштитне аранжмане и контролу функције. Усуне пружа подршку за инжењерску комуникацију и конфигурацију засновану на једнолинијским дијаграмима корисника и техничке спецификације.
За стандардне конфигурације, Усуне може да обезбеди период производње од приближно 15–20 дана након потврде и плаћање, са стварним временом испоруке у зависности од конфигурације и количине поруџбине.
Усуне одржава извештаје о тестирању производа и релевантну техничку документацију како би подржао инспекцију купаца, пројекат одобрење и процедуре квалификације добављача.
Опрема је референцирана за пројекат лансирања ракета у свемиру, где је струја средњег напона дистрибутивна опрема је била потребна за специјализовану ваздухопловну инфраструктуру.
Објекти за лансирање ракета садрже критична електрична оптерећења и пратеће системе који захтевају поуздану снагу дистрибуцију и контролисане процедуре пребацивања. У овој врсти пројекта, конфигурација расклопног уређаја треба узмите у обзир не само електрични капацитет већ и радну сигурност, изолацију кварова, приступ одржавању и интеграцију опреме у оквиру укупног електродистрибутивног система.
Структура вакуумског прекидача који се може извући и систем механичког закључавања са пет доказа обезбеђују погодан конфигурација за контролисане операције пребацивања и одржавања. Надаље, структура ормара подељена на преграде подржава раздвајање између прекидача, сабирница, каблова и контролних делова.
Референца пројекта показује применљивост технологије средњенапонских расклопних уређаја Усуне на специјализоване инфраструктуру где су поузданост електродистрибуције и радна сигурност важан инжењеринг разматрања.
Производ је произведен у складу са важећим ИЕЦ и ГБ захтевима за средњенапонске расклопне уређаје и електрична опрема. Усуне послује у складу са ИСО 9001 Системом управљања квалитетом, ИСО 14001 за животну средину Систем управљања и ИСО 45001 Систем управљања здрављем и безбедношћу на раду.
Производ је такође доступан са ЦЕ сертификатом за применљива међународна тржишта. Извештаји о испитивању и технички документација се може обезбедити према захтевима пројекта и купаца.
Стандардна конфигурација покрива апликације на 3,6 кВ, 7,2 кВ и 12 кВ. За одређени пројекат, називни напон и изолационе параметре треба потврдити у складу са захтевима електричног система.
Колица која се могу извући омогућавају померање вакуумског прекидача између радног и изолованог положаја. Ово чини преглед, тестирање, замену и одржавање практичнијим од трајно фиксираног прекидача аранжман.
Пет-прооф систем је механичка сигурносна блокада дизајнирана да спречи погрешне радне секвенце. Помаже спречити неправилан рад прекидача, кретање колица под оптерећењем, неисправан рад прекидача за уземљење, напајање ан уземљено коло, и случајан приступ одељцима под напоном.
Да. Расклопни уређај може бити распоређен као улазни, одлазни, ПТ, мерни, сабирни секциони или изолациони ормани према електричној конфигурацији пројекта.
Да. Усуне подржава ОЕМ захтеве као што су логотипи купаца, називи компанија и конфигурације специфичне за пројекат, подлеже техничкој и производној потврди.
За стандардне конфигурације, типичан производни период је око 15-20 дана након плаћања и техничких потврда. Стварно време испоруке зависи од конфигурације производа, количине и захтева пројекта.
Усуне спроводи проверу квалитета од компоненти до завршне монтаже и обавља рутинска испитивања пре испоруке. Релевантни извештаји о испитивању могу бити обезбеђени према захтевима купаца и пројекта.
Стандардни гарантни рок је 12 месеци од датума испоруке, у зависности од договорених продајних и техничких услова условима.
Ако набављате Вцб панел средњег напона за електрану, трафостаницу, индустријски објекат, рударски пројекат, комерцијалну зграду, или специјализовани инфраструктурни пројекат, Усуне може пружити конфигурациону подршку на основу вашег електрични захтеви.
Пошаљите свој једнолинијски дијаграм, називни напон, називну струју, ниво кратког споја, количину ормара и потребне функције Усуне за техничку процену и понуду.
