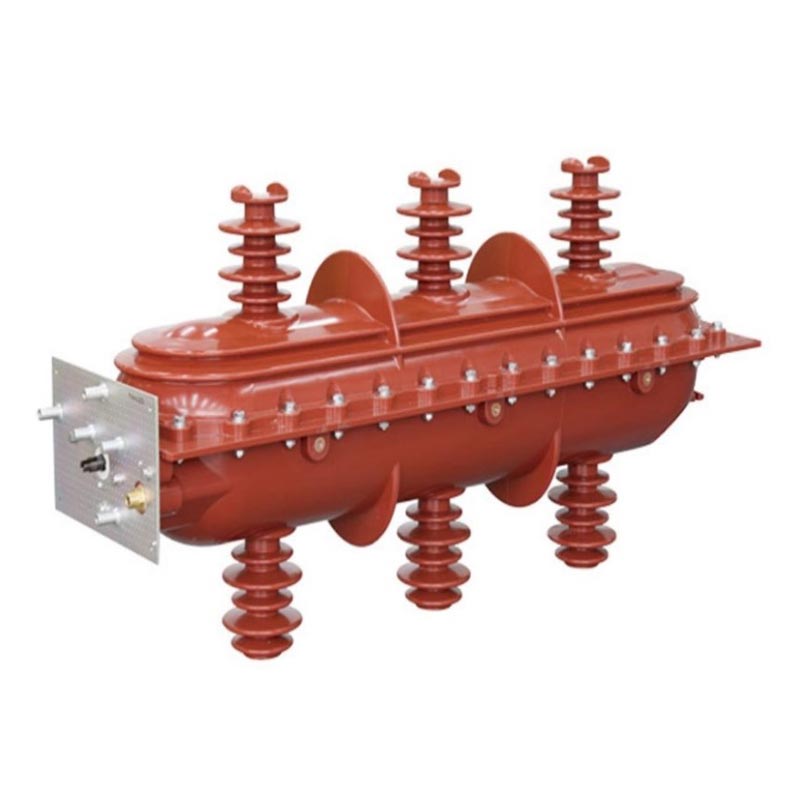

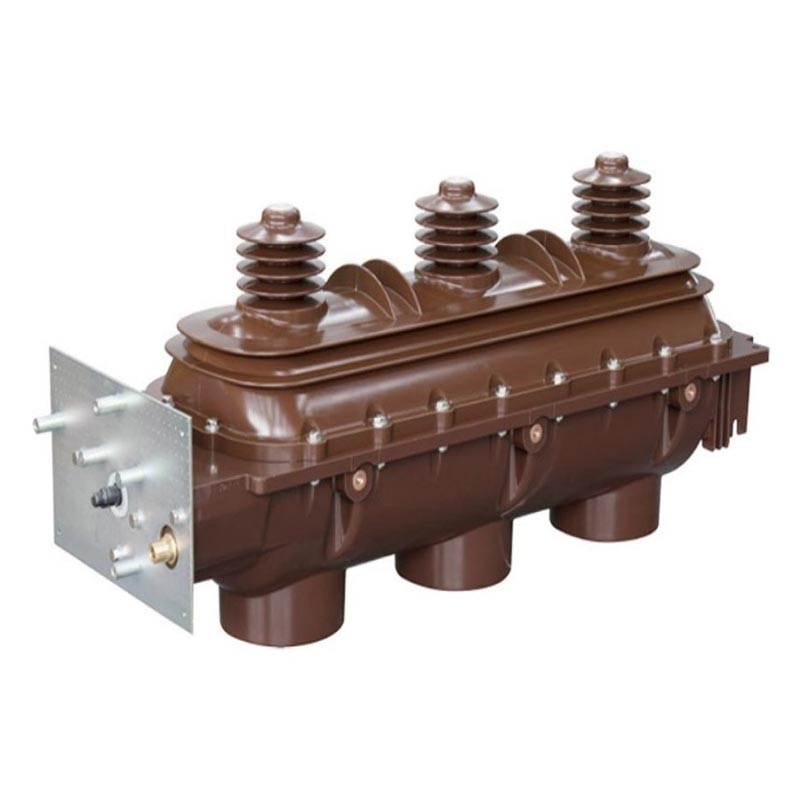

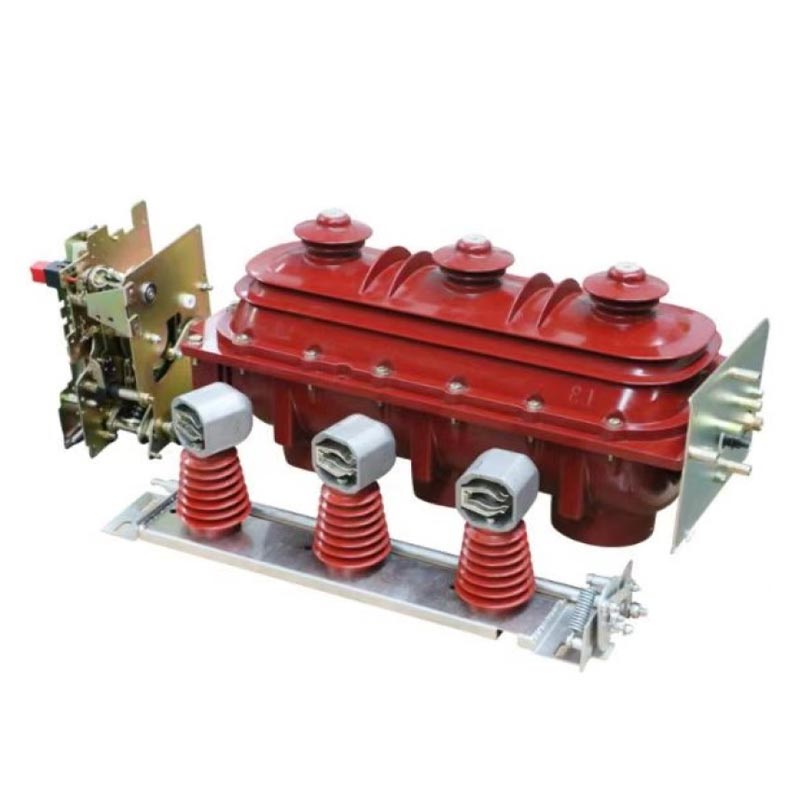

Сф6 Прекидач оптерећења

Као професионални произвођач високонапонске електричне опреме у Кини, Усуне се фокусира на истраживање и развој и производњу опрему за дистрибуцију електричне енергије средњег и високог напона, која поседује стандардизовану фабрику опремљену напредним производне линије и строги процеси контроле квалитета. ФЛН36-12Д и ФЛРН36-12Д унутрашње АЦ високонапонско оптерећење Сф6 Прекидачи које је компанија лансирала су основни производи независно развијени апсорбовањем напредних страних производа технологију и комбинујући је са стварним оперативним потребама кинеског електроенергетског система.

Сви прекидачи Усуне Сф6 прошли су свеобухватно тестирање типа и њихове перформансе су у потпуности у складу са ГБ3804 „3~63кВ АЦ прекидачи високог напона оптерећења“, ГБ16926 „Склопке високог напона оптерећења-комбинације осигурача“, и ИЕЦ60265 и Међународни стандарди ИЕЦ60420. Придржавајући се основног концепта „све за безбедну употребу енергије“, производи су опремљен са комором за гашење лука у три положаја („затварање-отварање-уземљење“), ефикасно осигуравајући безбедно и стабилан рад снаге. Као поуздан добављач високонапонских разводних уређаја, Усуне пружа свеобухватну претпродају консултације и постпродајне услуге како би се обезбедио несметан рад опреме у различитим сценаријима примене.

Обим примене

Прекидач оптерећења Сф6 је погодан за трофазне АЦ 10кВ, 24кВ, 36кВ, 50/60Хз системе напајања. Широко је користи се у индустријским и рударским предузећима, високим зградама, урбаним стамбеним подручјима, подстаницама, великим продавницама тржни центри, аеродроми, метрои, болнице и други сценарији дистрибуције електричне енергије. Његове основне функције су пребацивање оптерећења струја и струја квара, контролишу и штите водове и дистрибутивне трансформаторе, обезбеђујући безбедно и стабилно напајање заштита свих сектора друштвене производње и живота.

Услови коришћења

1. Нормални услови рада

- Температура околине: -25 ℃ до +40 ℃, погодно за већину климатских услова у Кини и другим регионима.
- Надморска висина: Не прелази 2000м, погодно за већину градова и индустријских подручја.
- Влажност: Дневна просечна релативна влажност <95%, просечна месечна релативна влажност <90%; дневна просечна пара притисак ≤2,2кПа, месечни просечни притисак паре ≤1,8кПа, обезбеђујући стабилан рад у влажним срединама.

2. Посебни услови рада

Према националном стандарду ГБ/Т11022-1999 „Заједнички технички захтеви за високонапонску расклопну опрему и Цонтролгеар Стандардс", расклопни уређај треба да ради у нормалним радним условима. Ако корисник ради услови нису у складу са нормалним условима (као што је висина инсталације већа од 2000м, температура околине прекорачење нормалних граница, висока влажност која изазива кондензацију итд.), потребно је консултовати се са стручњаком произвођач Усуне унапред да постигне консензус и обезбеди безбедан и стабилан рад опреме.

Структурне карактеристике

1. Интегрисана изолациона структура: Горња и доња шкољка су убризгане епоксидном смолом, формирајући затворена унутрашња шупљина испуњена гасом. Ово обезбеђује одличну изолацију и отпорност на корозију, ефикасно изоловање унутрашњих компоненти од спољашњег окружења и обезбеђивање стабилног рада.

2. Режим рада у три положаја: Уобичајени покретни контакт се ротира, постепено довршавајући три радна стања: "затварање", "отварање" и "уземљење". Положаји су јасно дефинисани, пребацивање је поуздано, а неисправан рад ефикасно спречио.

3. Двоструки оперативни механизми: Укључен је основни ручни механизам за рад са опругом, са опционим електрична функција затварања/отварања за даљинско управљање. Ово омогућава корисницима да бирају у складу са својим потребама, побољшање оперативне ефикасности.

4. Интелигентно надгледање: Предњи део кутије механизма је опремљен СФ6 манометром и положајем индикатор. Манометар прати промене притиска СФ6 у реалном времену, а индикатор положаја је директно повезан са погонском осовином покретног контакта, обезбеђујући апсолутно поуздану индикацију рада покретног контакта положај.

5. Безбедносна заштита: Уређај за евакуацију за растерећење притиска налази се на задњем делу шкољке. Када дође до незгоде у комори за гашење лука и ствара се висок притисак, гас надпритиска може пробити кроз ослобађање уређај и да се испразни уназад, спречавајући избацивање унапред и обезбеђујући безбедност оператера.

6. Поуздано блокирање: Поуздане механичке блокаде су обезбеђене између прекидача оптерећења и уземљења прекидача, и између прекидача за уземљење и улазних врата (за развод струје ормана), стриктно спречавање погрешног функционисања и даљег побољшања оперативне безбедности опреме.

7. Перформансе заптивања: Коришћењем наменског динамичког и статичког дизајна заптивања, обезбеђено је поуздано заптивање. Усунеов ригорозан процес заптивања обезбеђује годишњу стопу цурења далеко испод индустријских стандарда, спречавајући опрему квар због цурења СФ6 гаса.

Главни технички параметри

Практични случајеви примене

Случај 1: Пројекат дистрибуције електричне енергије у кинеском урбаном стамбеном подручју

Велика стамбена област у источној Кини обухвата 30 високих зграда са преко 2000 домаћинстава и врх потребна снага од 800кВ. У почетку су се користили обични прекидачи оптерећења, који су често имали проблеме као што су лоши заптивање, нестабилан рад и искључење, што утиче на нормално напајање становника. Касније, након поређења више добављачи, компанија за управљање имовином изабрала је прекидач за прекидач Усуне ФЛН36-12Д Сф6 као основно напајање опрема за контролу дистрибуције.

Студија случаја 2: Пројекат заштите напајања великог аеродрома Кључни међународни аеродром у јужној Кини има изузетно високи захтеви за стабилност и сигурност напајања. Прекиди струје нису дозвољени у критичним случајевима области као што су зграда терминала и контролна соба за навигацију. Аеродром је изабрао Усуне ФЛРН36-12Д Сф6 Лоад Прекидачи за уградњу у трафостаницу, одговорни за контролу и заштиту водова у критичном стању области.

Посвећеност бренду

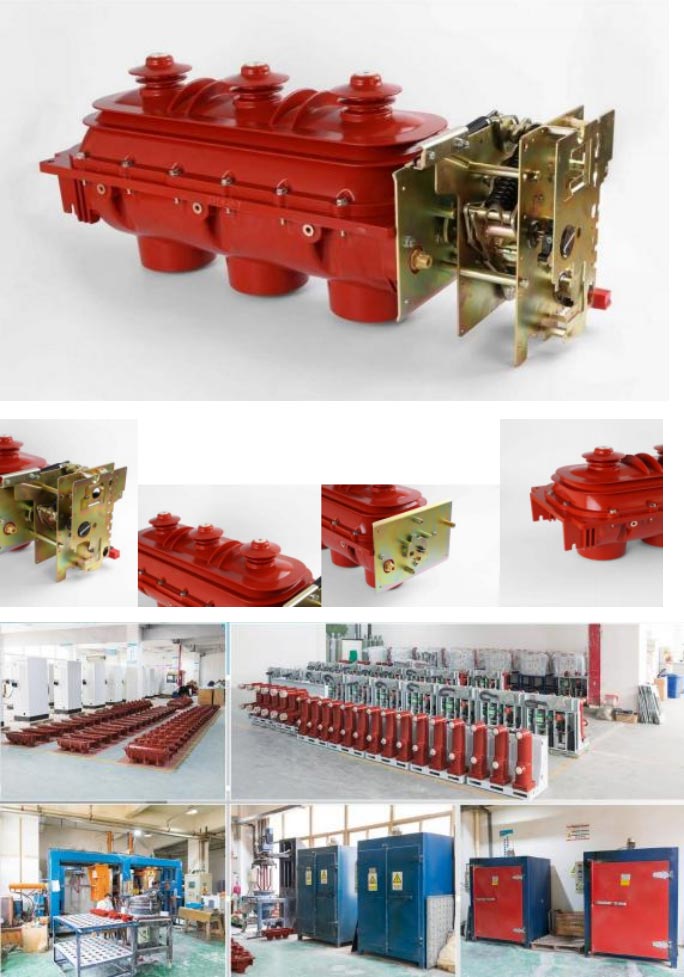

Као професионални произвођач високонапонске електричне опреме у Кини, Усуне је посвећен глобалном пружању корисници са висококвалитетним, поузданим и безбедним Сф6 Лоад Бреакер Свитцх производима. Наша фабрика се може похвалити напредном производњом опреме и ригорозног система управљања квалитетом. Од набавке сировина до испоруке производа, сваки корак подвргава се строгом тестирању како би се осигурао квалитет производа. Као добављач од поверења, ми не само да пружамо високе перформансе производе, али и свеобухватне консултације пре продаје, инсталацију на лицу места, пуштање у рад и постпродају услуге одржавања, елиминишући све бриге које корисници могу имати током рада.
