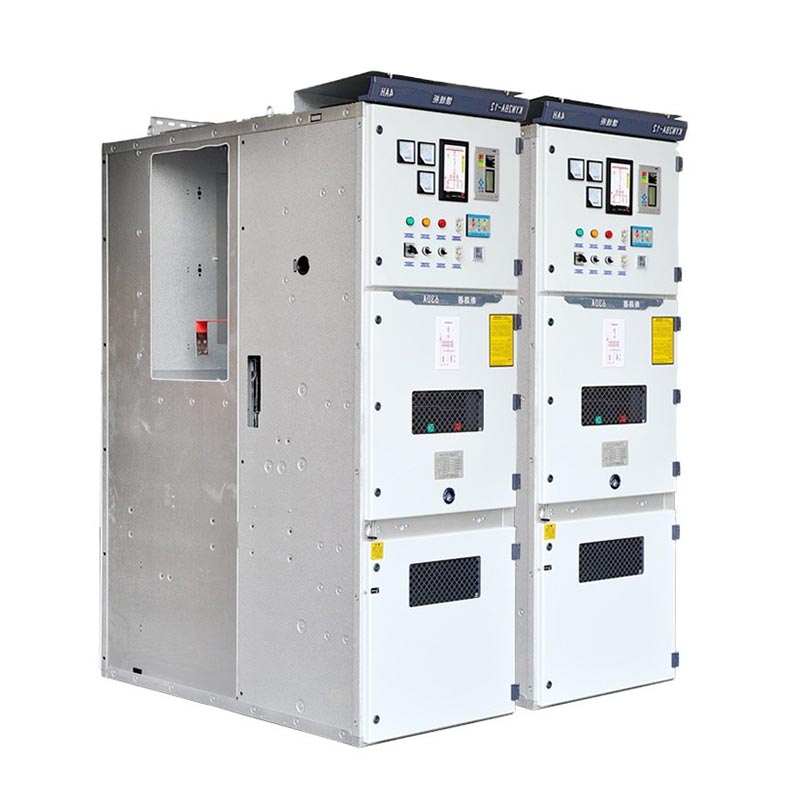

Кин28 Расклопно постројење 6кв

Усуне Кин28 Расклопна јединица 6кВ је затворена АЦ оклопна извлачива метално затворена расклопна јединица, погодна за 3.6кВ~12кВ нивоа напона, 50/60Хз трофазних система за напајање наизменичном струјом, и представља језгро уређаја за контролу и заштиту у напајању процес преноса и дистрибуције. Развијен и произведен независно од стране Зхејианг Усуне Елецтриц, ово производ интегрише напредне концепте дизајна и зреле производне процесе, балансирајући безбедност, поузданост и практичност. Задовољава потребе дистрибуције енергије за системе са једном сабирницом и сегментираним системима са једном сабирницом, постижући велике примена у енергетици, металургији, хемијској и грађевинској индустрији, доприносећи безбедном и ефикасном рад глобалних електроенергетских система са стабилним перформансама.

Нисконапонска расклопна опрема

Средњонапонска расклопна опрема

Основни технички параметри

Дизајн конструкције и основне карактеристике

1. Модуларни дизајн који се може уклонити

Инсталирана је компонента језгра Кин28 Свитцхгеар 6кВ, вакуумски прекидач (компатибилан са ВС1, ВД4, итд.) на покретним колицима. За рутинско одржавање, тестирање или замену, потребна су само колица прекидача уклоњен за рад, без потребе да се цео орман искључује, што значајно скраћује време одржавања и смањење утицаја нестанка струје. Колица су универзална и могу се брзо заменити, побољшавајући систем ефикасност рада и одржавања.

2. Металом обложена преградна структура

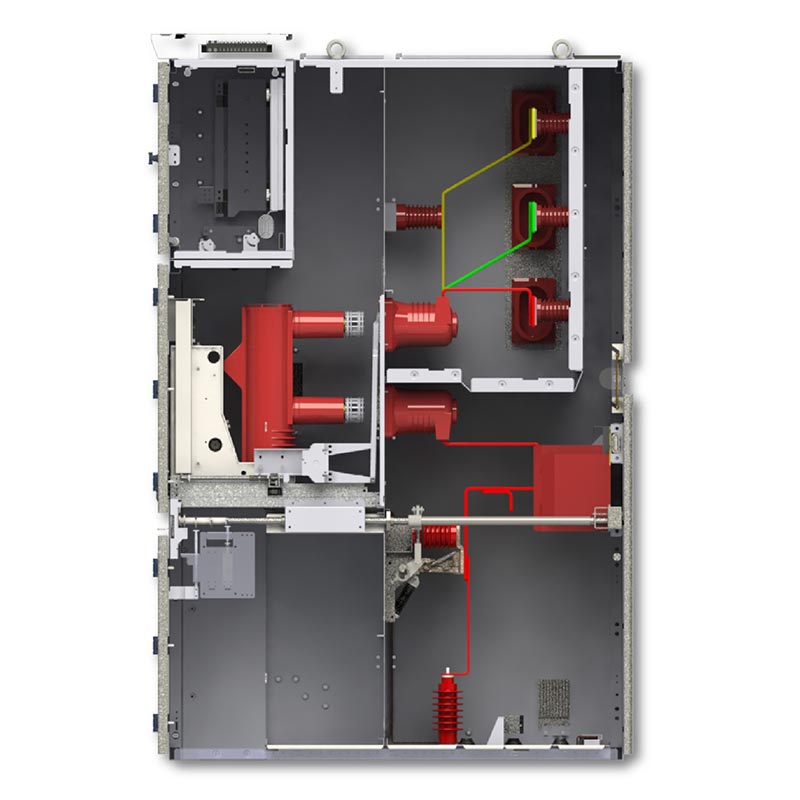

Орман Кин28 разводни 6кВ је подељен на четири независна одељка металним преградама: сабирница одељак, одељак за прекидаче, одељак за каблове и одељак за инструменте ниског напона. Сваки компоненте под напоном одељка су потпуно изоловане, ефикасно спречавајући ширење из фазе у фазу и кварови кратког споја фаза-земља, избегавајући каскадне кварове, смањујући ризик од струјног удара током одржавање и побољшање сигурности рада опреме.

3. Свеобухватна заштита од пет превенција

Опремљен механичким + електричним двоструким системом за закључавање са пет превенција, елиминишући погрешне радње на свом извор:

- Спречава случајно отварање или затварање прекидача;

- Спречава гурање/уклањање колица прекидача под оптерећењем;

- Спречава затварање прекидача за уземљење док је под напоном;

- Спречава случајно напајање када је прекидач за уземљење затворен;

- Спречава случајни улазак у одељак под напоном.

4. Компактан, ефикасан и лако проширив

Ормар има компактну структуру која штеди простор за инсталацију. Његов модуларни дизајн омогућава флексибилну комбинацију и проширење типова ормана како би се задовољиле потребе проширења система за дистрибуцију електричне енергије. Лако се прилагођава различите архитектуре система, као што су системи са једном сабирницом и сегментирани системи са једном сабирницом, што олакшава будућност надоградње и интеграције система.

Применљиви услови животне средине

1. Температура околине: -10℃ ~ +40℃

2. Надморска висина: ≤1000м (доступни су прилагођени дизајни за подручја велике надморске висине изнад 1000м)

3. Влажност ваздуха: дневна просечна релативна влажност ≤95%, просечна месечна релативна влажност ≤90% (без кондензације)

4. Окружење: Без корозивних или експлозивних гасова, без велике количине прашине и без запаљивих или експлозивних медија

Типични сценарији примене

1. Помоћни системи електране: Користе се за пријем, дистрибуцију и заштиту снаге постројења, обезбеђујући стабилну напајање помоћне опреме генератора;

2. Дистрибуција електричне енергије у индустријским и рударским предузећима: Погодно за индустријске сценарије високог оптерећења као што су рударство, металуршке и хемијске индустрије, задовољавајући потребе контроле напајања и заштите од преоптерећења/кратког споја опрема велике снаге;

3. Комерцијалне и високе зграде: Користе се у подстаницама великих тржних центара, пословних зграда, хотела итд., постићи сигурну дистрибуцију и рафинирано управљање електричном енергијом зграда;

4. Јавне подстанице: Као основна опрема за дистрибуцију електричне енергије средњег напона у градским и индустријским подстаницама, обезбеђивање стабилног рада регионалне електроенергетске мреже.

Случај примене у стварном свету

Студија случаја: Пројекат дистрибуције електричне енергије за производну линију ваљаонице велике челичне групе у провинцији Ђангсу

Позадина пројекта: Постојећа расклопна опрема у радионици ваљаонице челичне групе је често старила квар, што утиче на континуирани рад производне линије. Високопоуздани средњи напон за замену је била потребна расклопна јединица.

Решење: Одабрано је 28 расклопних јединица Усуне КИН28-6КВ, компатибилних са 10кВ дистрибутивним системом, са називна струја од 1600А и краткотрајна отпорна струја од 31,5кА (4с), конфигурисана са ВС1 вакуумским колом разбијачи.

Резултати имплементације: За три године од пуштања у рад, опрема је радила без икаквих кварова. Тхе петослојни систем закључавања ефикасно спречава погрешне радње, а структура подељена на преграде избегава ширење кварова. Стабилност напајања производне линије ваљаонице је побољшана за 99,9%, што је смањење годишњи губици због застоја за преко 5 милиона јуана, зарађујући високе похвале од купаца.

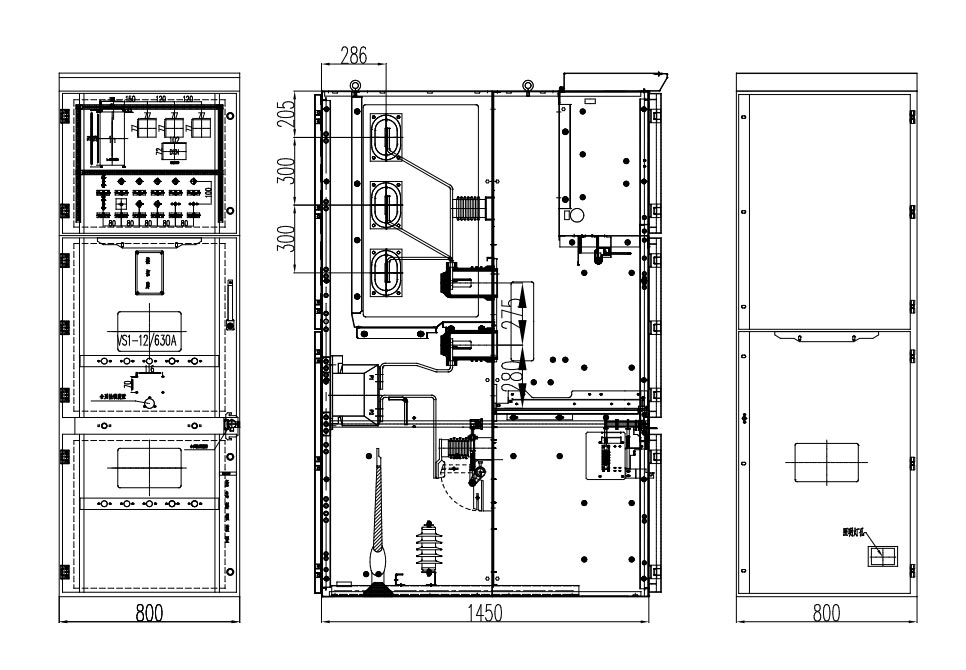

Вањска димензија

Референце пројекта

Пројекат лансирања ракета Цас-спаце

Извештај о тестирању

ФАКс

П1: Које су основне предности Кин28 разводног уређаја 6кВ у поређењу са традиционалним фиксним разводним апаратима?

О: У поређењу са традиционалним фиксним разводним апаратима, највећа предност Усуне КИН28-6КВ је његов дизајн који се може уклонити. Колица прекидача могу се померати независно, елиминишући потребу да се цео ормар искључује током одржавање, значајно смањујући утицај нестанка струје. Истовремено, његов метални оклоп је подељен на преграде структура и свеобухватан систем за закључавање са пет отпора нуде побољшану сигурност. Модуларни дизајн олакшава проширење и системска интеграција, прилагођавање сложеним потребама дистрибуције електричне енергије и резултирајући нижим укупним трошкови одржавања током животног циклуса.

П2: Да ли се ова расклопна опрема може прилагодити високим или посебним окружењима? Шта је циклус прилагођавања?

О: Да. За окружења на великим висинама >1000м, Усуне ће оптимизовати дизајн изолације и избор компоненти. За посебна окружења као што су корозивна, висока влажност и прашњава окружења, прилагођена решења као нпр могу се обезбедити антикорозивни премази, побољшано заптивање и баријере отпорне на прашину. Производни циклус за стандард прилагођени производи је отприлике 15-20 дана, у зависности од сложености прилагођавања и количине поруџбине.

П3: Као произвођач, које услуге након продаје и техничке подршке пружа Усуне?

О: Као изворна фабрика, Усуне пружа услуге целог животног циклуса: претпродаја укључује дизајн решења, параметар избор и техничке консултације; праћење продаје укључује праћење напретка производње и фабричко тестирање сарадња; постпродаја укључује бесплатну инсталацију и пуштање у рад, обуку оператера, 1-годишњу гаранцију на опрему, Доживотне услуге снабдевања и одржавања резервних делова и 24-часовни глобални одговор на техничке потребе стабилан рад опреме.
