Средњи напон 11кв Индоор Вцб Панел

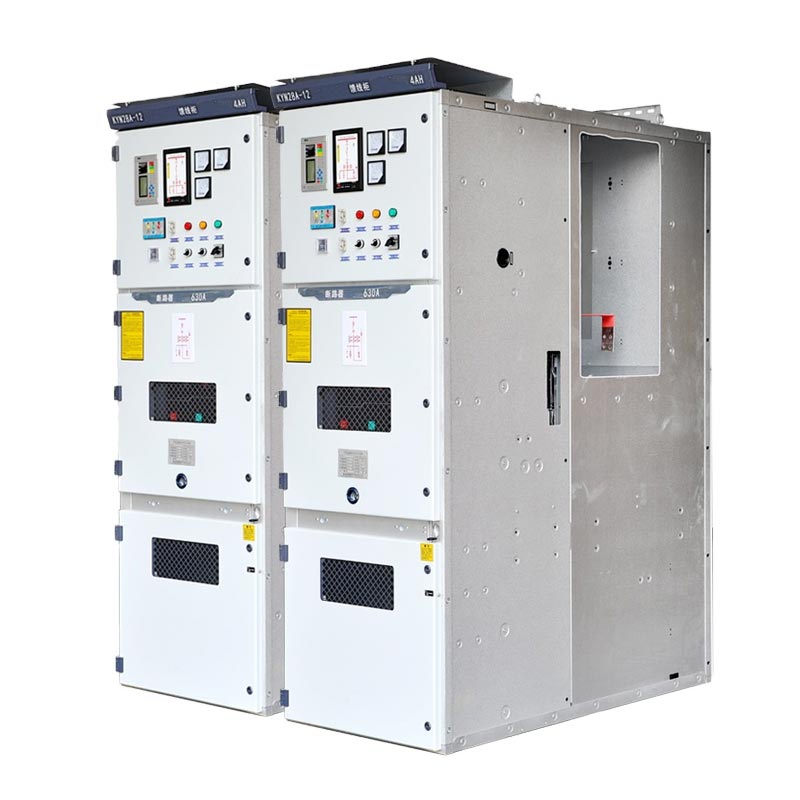

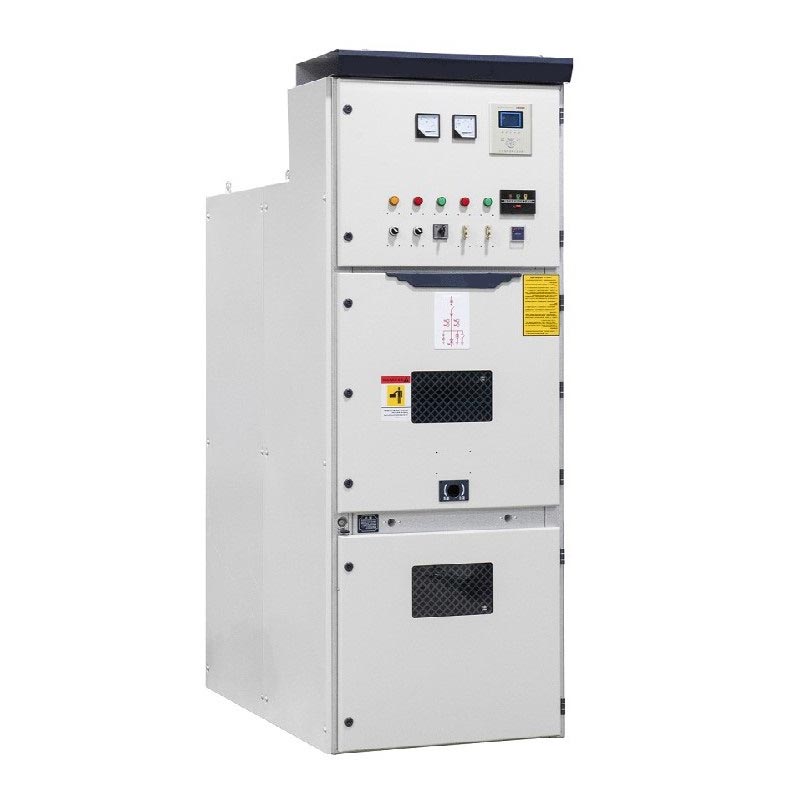

Усуне средњенапонски 11кВ унутрашњи ВЦБ панел (серија КИН28) је оклопљена, извлачива, метална расклопна јединица дизајниран за сигуран и ефикасан пријем, дистрибуцију, контролу и заштиту средњенапонских електричних мрежа. То је главна дистрибутивна јединица у електроенергетском систему, која обезбеђује стабилан рад система како у нормалном тако иу случају квара условима.

- Применљиви системи: 3.6～12кВ / 24кВ трофазни АЦ 50/60Хз
- Стандарди: ИЕЦ 62271-200, ГБ 3906, ДЛ/Т 404
- Цоре Струцтуре: Оклопно метално кућиште, структура колица која се може уклонити
- Оцена заштите: Кућиште ИП4Кс, Унутрашњост ИП2Кс

Нисконапонска расклопна опрема

Средњонапонска расклопна опрема

Модел и технички параметри

1. Серија модела

2. Главни технички параметри

Структура и дизајн одељака

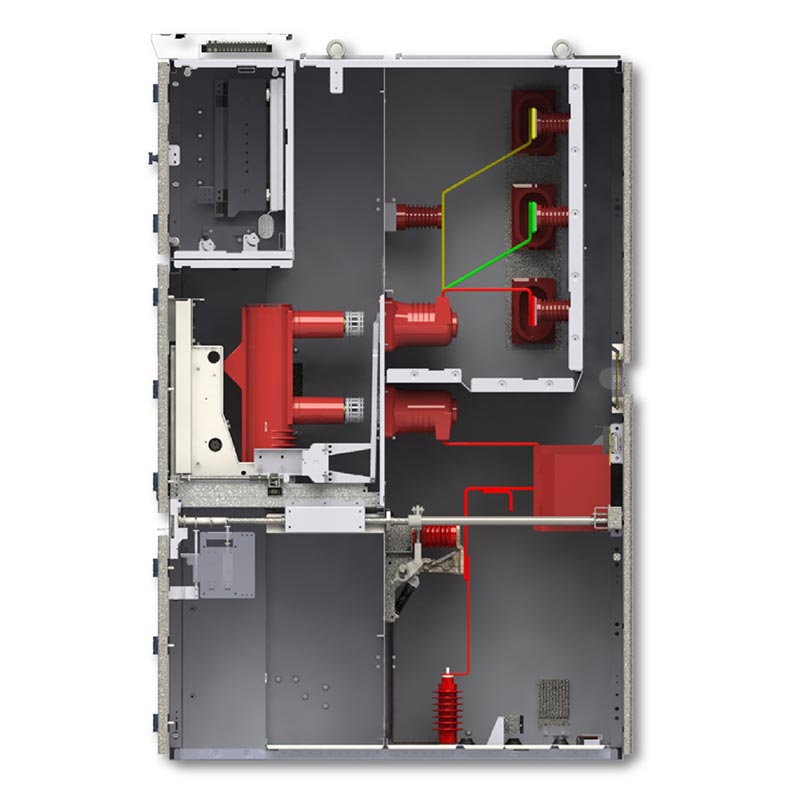

Унутарњи Вцб панел средњег напона 11кВ користи челичне плоче за одвајање пет независних уземљених металних преграда, ефикасно сузбијање ширења лукова раседа и обезбеђивање личне безбедности:

1. Одељак за прекидач: Уграђена уклоњива колица вакуумског прекидача (ВС1/ЗН63А, ВД4, итд.), опремљена са механичким блокирањем, омогућавајући колицима да се пребацују између радног, тестирања и искљученог положаја.

2. Одељак за сабирнице: Садржи главне сабирнице и сабирнице, потпуно изоловане од осталих преграда до спречити ширење грешке.

3. Одељак за каблове: Опремљен струјним трансформаторима (ЦТ), напонским трансформаторима (ПТ), прекидачима за уземљење, кабловске терминале и одводнике пренапона за повезивање и заштиту каблова.

4. Одељак за контролни инструмент: у њему се налазе заштитни релеји, инструменти, контролни прекидачи, индикаторска светла и секундарна кола за надзор и рад.

5. Канал за смањење притиска: Садржи уређај за смањење притиска на врху за безбедно ослобађање притиска лука и гаса у у случају унутрашњих кварова, спречавајући оштећење ормана и повреде особља.

Основне карактеристике и предности

1. Дизајн ручних колица који се могу уклонити: Ручна колица средњег напона 11кВ унутрашња Вцб панела су потпуно заменљива, што омогућава за брзу инспекцију и замену без потребе за потпуним прекидом сабирнице, што значајно смањује време застоја.
2. Свеобухватно механичко спајање са пет превенција:
- Спречава случајно отварање и затварање прекидача
- Спречава гурање или повлачење колица прекидача под оптерећењем
- Спречава случајно затварање прекидача за уземљење док је под напоном
- Спречава напајање прекидача за уземљење када је у затвореном положају
- Спречава случајни улазак у одељак под напоном

3. Потпуно затворене независне преграде: металне преграде одвајају функционалне области, ефикасно потискујући лук ширења и међусобног ометања.

4. Предњи рад и одржавање: Све операције и одржавање се могу завршити са предње стране кабинета, уштеда простора за инсталацију.

5. Висока поузданост и висока безбедност: испуњава међународне стандарде, са високим нивоом изолације и јака отпорност на грешке.

6. Модуларни дизајн: може се флексибилно конфигурисати као ормар за долазну линију, орман за излазну линију, орман за мерење, орман секције сабирница итд.

Главни сценарији апликација

1. Ормар за долазну линију (пријем за електричну мрежу)

2. Ормарић за одлазну линију (дистрибуција струје до оптерећења, мотора и трансформатора)

3. Ормар за контролу мотора (покретање, заустављање и заштита великог мотора)

4. Ормар за напајање трансформатора (заштита дистрибутивног трансформатора)

5. Ормар за секцију сабирница (секција сабирница и аутоматско пребацивање)

Стварни случајеви примене

Случај 1: Велики петрохемијски индустријски парк у провинцији Ђангсу

Изазови пројекта: Петрохемијска фабрика има изузетно високе захтеве за континуитет напајања, сигурност и отпорност на грешке, што захтева дуготрајан стабилан рад.
Решење: 36 Усуне КИН28А-12 ормара вакуумског прекидача коришћено је за системске долазне и одлазне водове и велика контрола мотора.
Радни резултати: Континуиран и стабилан рад преко 8 година без већих кварова, ефикасно постизање заштита од преоптерећења и кратког споја, обезбеђујући непрекидну производњу.

Случај 2: Комерцијални комплекс у провинцији Зхејианг

Изазови пројекта: Ограничен простор у просторији за дистрибуцију електричне енергије у високој згради, који захтева компактност, сигурност и опрема лака за одржавање.
Решење: Конфигуришите 22 расклопне јединице Усуне КИН28А-12 са структуром која је доступна са предње стране.
Оперативни резултати: Висока искоришћеност простора, практично одржавање и поуздана заштита за критична оптерећења као што су као расвета зграда, климатизација и заштита од пожара.

Референце пројекта

Пројекат лансирања ракета Цас-спаце

Извештај о тестирању

ФАКс

П1: Која је разлика између КИН28А-12 и КИН28-24?

О: Главна разлика је у називном напонском нивоу: КИН28А-12 је погодан за системе од 12кВ (класа 10кВ), док КИН28-24 је погодан за системе од 24кВ (класа 20кВ). Оба су дизајнирана у складу са својим нивоима напона у смислу изолационог растојања, одабира изолационих компоненти и номиналних параметара унутрашње компоненте.

П2: Може ли Усуне прилагодити овај ормар за вакуумски прекидач за извозне пројекте?

О: Да. Као професионални произвођач, Усуне може прилагодити параметре у складу са захтевима пројекта да испуни различите регионалне стандарде као што су ИЕЦ и АНСИ, и могу прилагодити моделе прекидача, заштитне релеје и димензије.

П3: Који је радни век и циклус одржавања средњенапонске 11кВ унутрашње Вцб плоче?

О: Под нормалним условима одржавања, пројектовани радни век је 20-30 година. Углавном рутинско одржавање укључује испитивање изолације, проверу карактеристика прекидача и калибрацију релеја. Колица која се извлаче структура омогућава брзу замену, значајно смањујући време застоја у одржавању.
